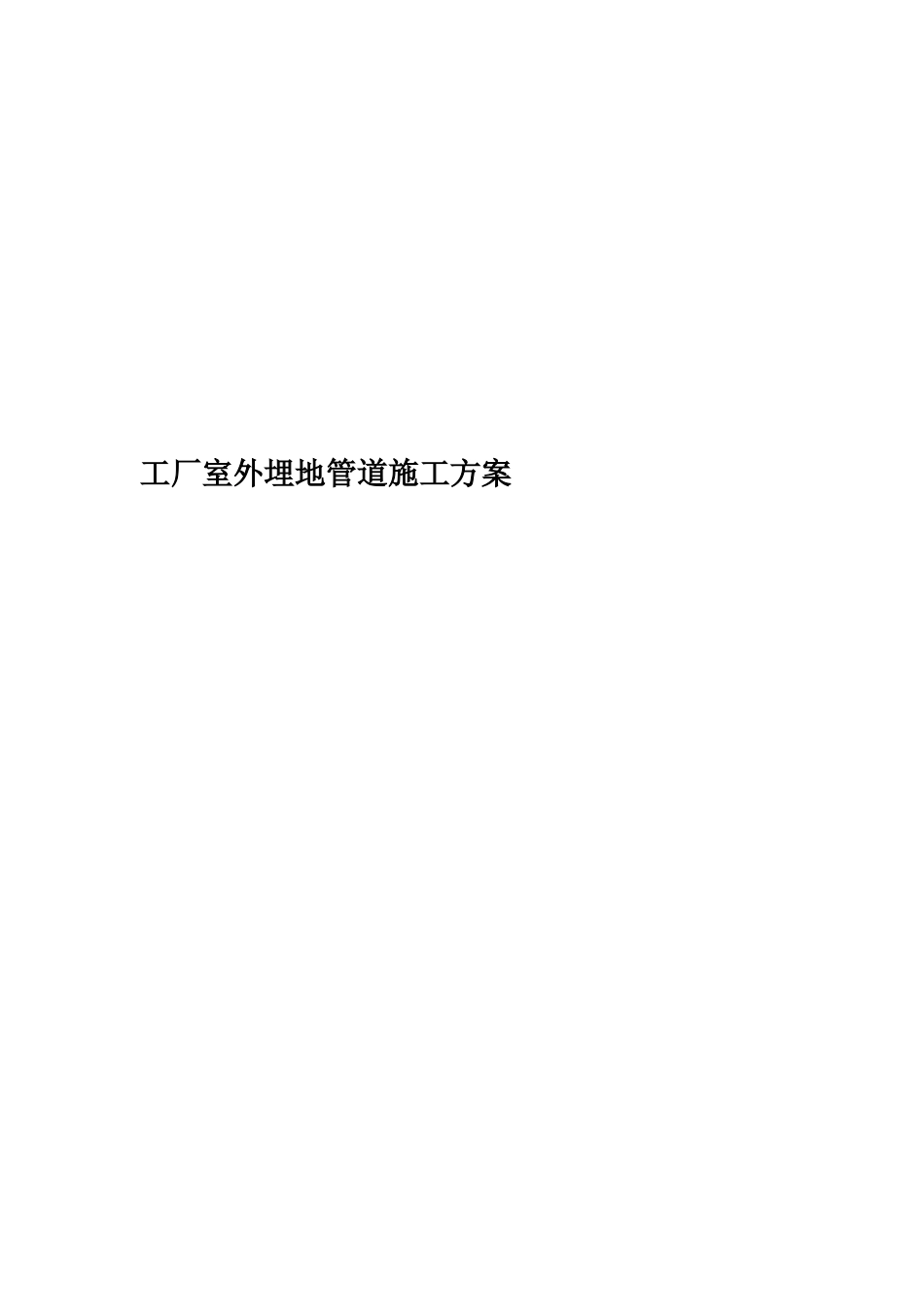

工厂室外埋地管道施工方案

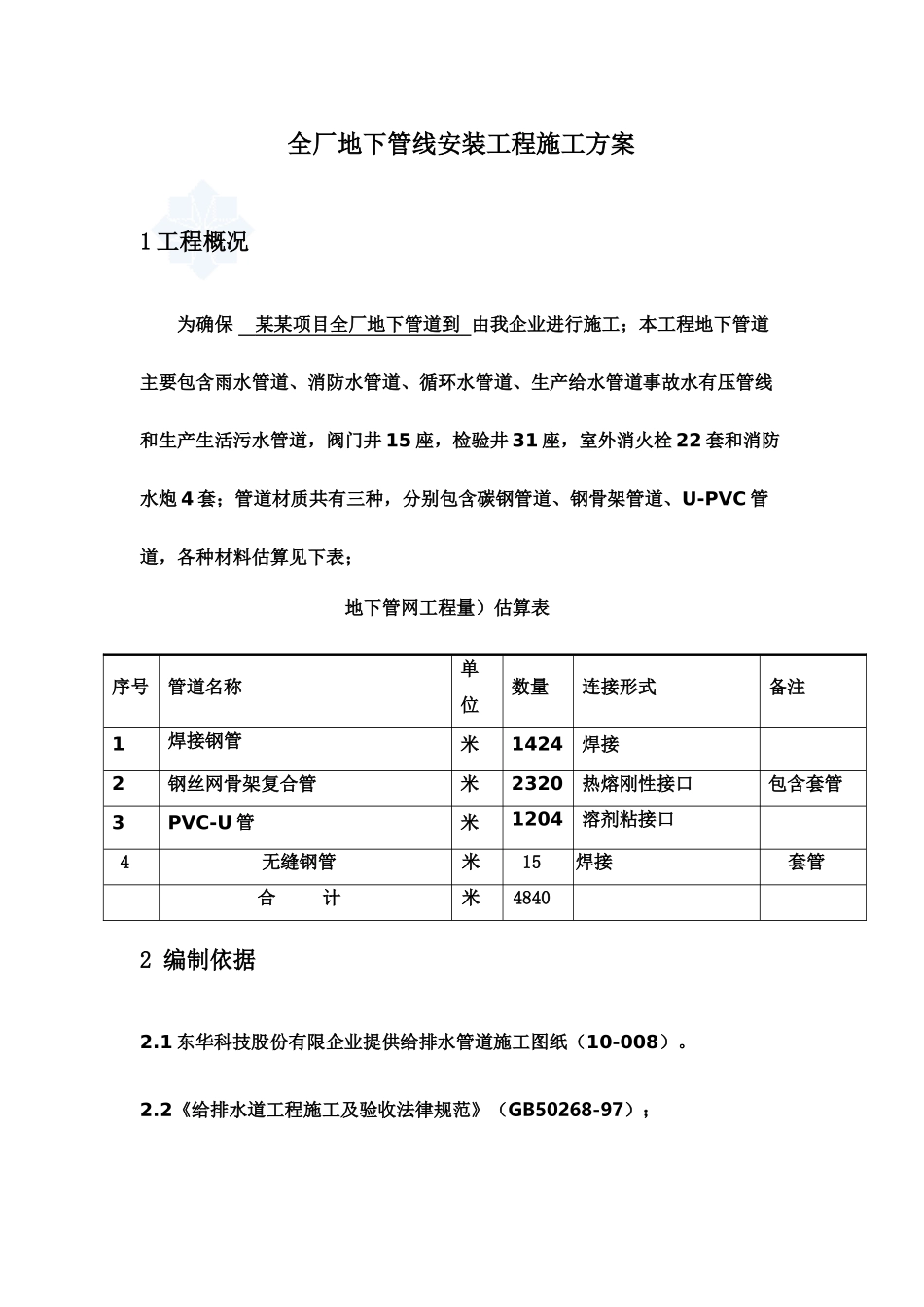

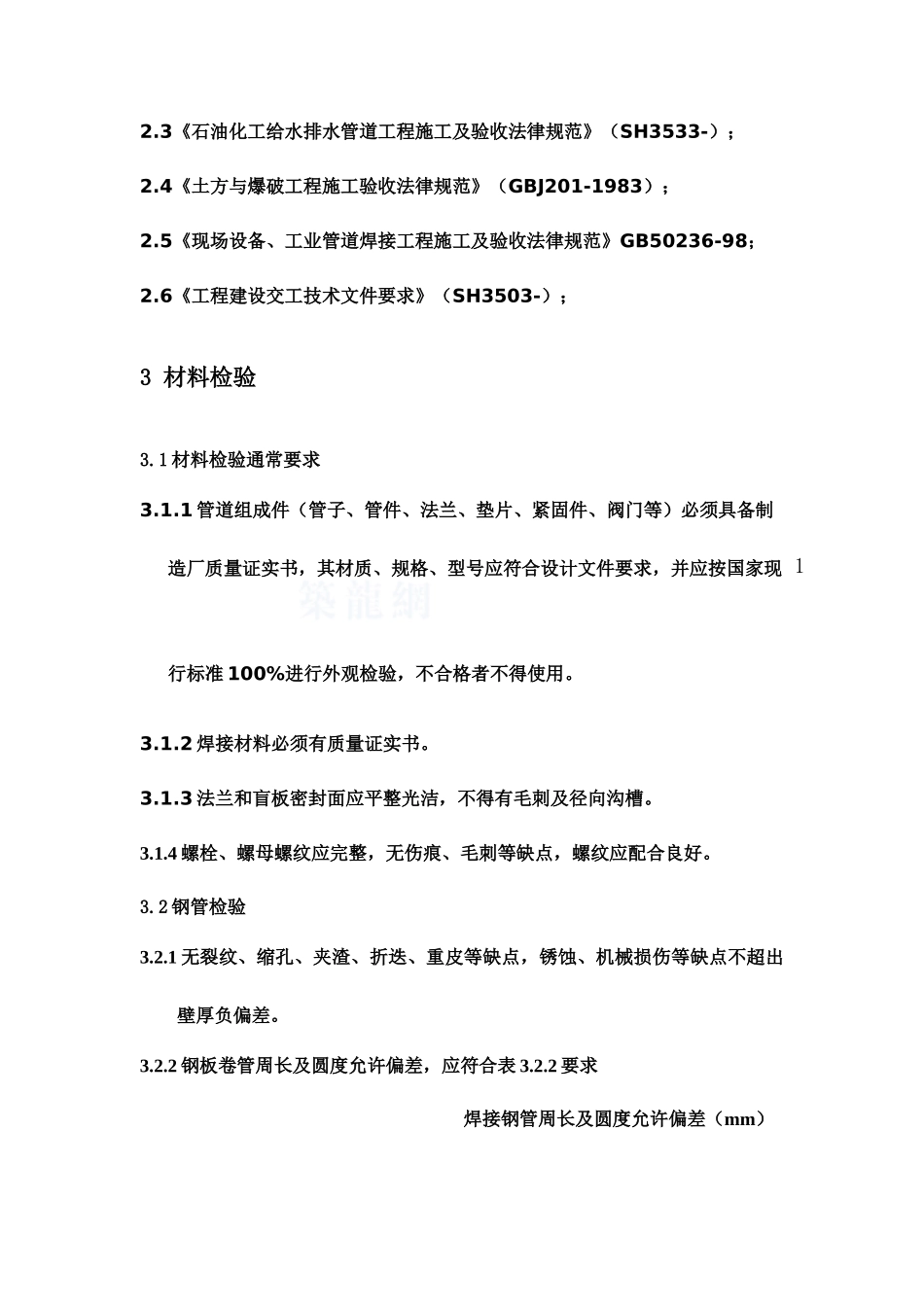

工厂室外埋地管道施工方案全厂地下管线安装工程施工方案1 工程概况为确保 某某项目全厂地下管道到 由我企业进行施工；本工程地下管道主要包含雨水管道、消防水管道、循环水管道、生产给水管道事故水有压管线和生产生活污水管道，阀门井 15 座，检验井 31 座，室外消火栓 22 套和消防水炮 4 套；管道材质共有三种，分别包含碳钢管道、钢骨架管道、U-PVC 管道，各种材料估算见下表；地下管网工程量）估算表 序号管道名称单位数量连接形式备注1焊接钢管米1424焊接2钢丝网骨架复合管米2320热熔刚性接口包含套管3PVC-U 管米1204溶剂粘接口4无缝钢管米15焊接套管合 计米48402 编制依据 2.1 东华科技股份有限企业提供给排水管道施工图纸（10-008）。2.2《给排水道工程施工及验收法律规范》（GB50268-97）；2.3《石油化工给水排水管道工程施工及验收法律规范》（SH3533-）；2.4《土方与爆破工程施工验收法律规范》（GBJ201-1983）；2.5《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-98；2.6《工程建设交工技术文件要求》（SH3503-）；3 材料检验3.1 材料检验通常要求3.1.1 管道组成件（管子、管件、法兰、垫片、紧固件、阀门等）必须具备制造厂质量证实书，其材质、规格、型号应符合设计文件要求，并应按国家现行标准 100%进行外观检验，不合格者不得使用。 3.1.2 焊接材料必须有质量证实书。3.1.3 法兰和盲板密封面应平整光洁，不得有毛刺及径向沟槽。3.1.4 螺栓、螺母螺纹应完整，无伤痕、毛刺等缺点，螺纹应配合良好。3.2 钢管检验3.2.1 无裂纹、缩孔、夹渣、折迭、重皮等缺点，锈蚀、机械损伤等缺点不超出壁厚负偏差。3.2.2 钢板卷管周长及圆度允许偏差，应符合表 3.2.2 要求焊接钢管周长及圆度允许偏差（mm） 1表 3.2.2项目公称直径 DN<800800-12001300-16001700-2400周长±5±7±9±11圆度公称直径 0.5%且小于 44683.2.4 焊接钢管端面与轴线垂直度允许偏差，应为管外径 1%且小于 3mm；直线度允许偏差为 1mm/m3.3 PVC-U 管检验：管子和管件颜色应一致，无色泽不均及分解变色线；内外壁应光滑、平整、无气泡、无裂口、无显著痕纹和凹陷；接口配合面应光滑平整。3.4 钢丝网骨架复合管检验：此种材料为企业标准，材料到货后按厂家标准检验，现场施工由钢骨架管厂家技术人员指导安装，验收根据厂家企业标准执行。3.5 接口材料检验3.5.1 橡胶圈尺寸及断面压缩率应符合法律规范要求，且不得有割裂...
