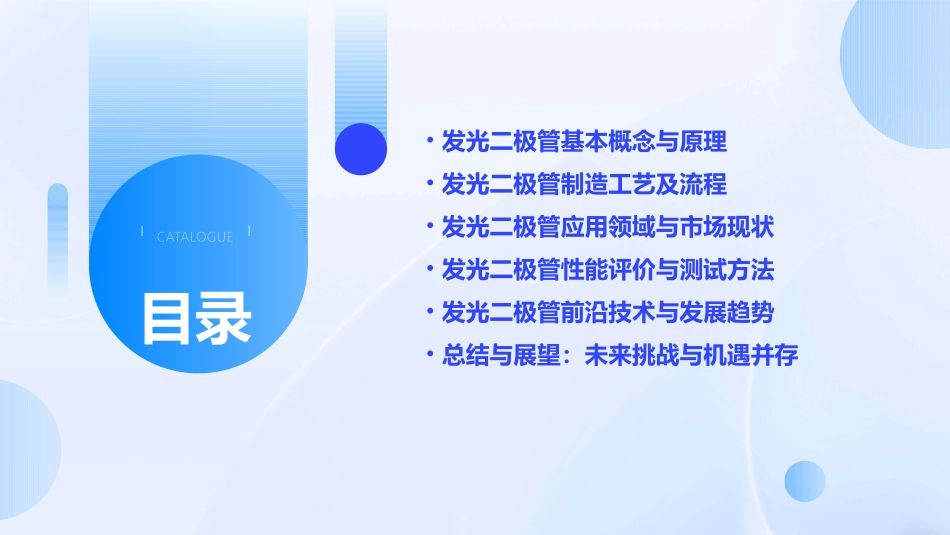

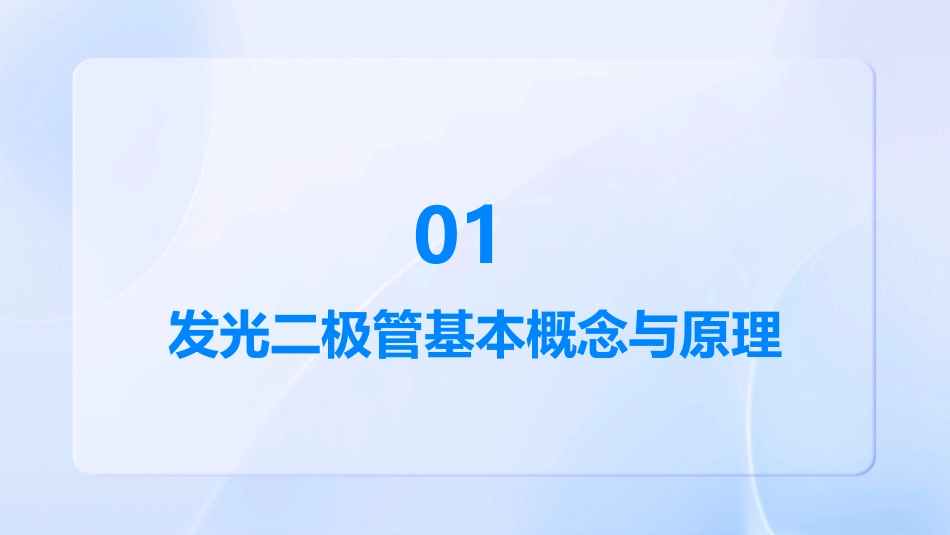

《发光二极管》PPT课件CATALOGUE目录•发光二极管基本概念与原理•发光二极管制造工艺及流程•发光二极管应用领域与市场现状•发光二极管性能评价与测试方法•发光二极管前沿技术与发展趋势•总结与展望：未来挑战与机遇并存发光二极管基本概念与原理010102发光二极管定义及发展历程发展历程：从20世纪60年代诞生至今，LED经历了从低亮度、低效率到高亮度、高效率的技术革新过程。发光二极管（LED）是一种半导体发光器件，具有体积小、寿命长、节能环保等优点。发光原理LED的核心部分是由P型半导体和N型半导体组成的PN结。当正向电压作用于PN结时，电子由N区注入P区，空穴由P区注入N区。进入对方区域的少数载流子（少子）一部分与多数载流子（多子）复合而发光。结构特点LED芯片通常由多层薄膜结构组成，包括衬底、缓冲层、N型层、发光层、P型层等。此外，为了提高光提取效率，还会在芯片表面制作粗糙结构或添加荧光粉。发光原理与结构特点常用的LED材料包括GaAs（砷化镓）、GaP（磷化镓）、GaN（氮化镓）等。不同材料具有不同的禁带宽度和发光波长，因此可以制作出不同颜色的LED。材料选择评价LED性能的主要参数包括发光效率、色温、显色指数、寿命等。其中，发光效率是衡量LED将电能转化为光能的能力的重要指标；色温则决定了LED发出光的颜色；显色指数反映了LED对物体颜色的还原能力；寿命则表示LED的耐用程度。性能参数材料选择与性能参数发光二极管制造工艺及流程02利用MOCVD等设备，在蓝宝石或硅衬底上生长多层薄膜结构，形成发光层。外延片生长芯片加工芯片测试与分选通过光刻、蚀刻等工艺，将外延片加工成具有特定电极结构的芯片。对加工完成的芯片进行测试，筛选出性能符合要求的产品。030201芯片制备工艺包括引脚式封装、表面贴装式封装等，不同封装技术适用于不同应用场景。封装技术封装材料需具有良好的透光性、导热性和耐候性，常用材料包括环氧树脂、硅胶等。材料选择包括固晶、焊线、点胶、烘烤等步骤，确保LED芯片与封装材料紧密结合。封装流程封装技术与材料选择包装与出货将合格的产品进行包装，并按照客户要求进行出货。产品测试与质量控制对生产出的产品进行严格的测试和质量控制，确保产品性能稳定可靠。生产加工按照生产计划，依次进行芯片制备、封装等生产加工环节。生产计划制定根据市场需求和产品特性，制定详细的生产计划。原材料采购与检验采购高质量的原材料，并进行严格的检验，确保原材料符合生产要求。生产流程简介发光二极管应用领域与市场现状03通用照明01发光二极管（LED）在通用照明领域应用广泛，如家庭、办公室、商场等场所的照明。LED照明具有高效、节能、环保、寿命长等优点，正在逐渐替代传统照明产品。特殊照明02LED可用于特殊照明领域，如舞台灯光、景观照明、植物生长灯等。LED具有色彩丰富、可调光、易于控制等特点，在特殊照明领域具有独特优势。市场分析03随着全球对节能环保的关注度不断提高，LED照明市场需求持续增长。同时，LED照明技术不断创新，产品性能不断提升，将进一步推动市场发展。照明领域应用及市场分析LED显示屏是发光二极管的重要应用领域之一，广泛应用于室内外广告、体育场馆、演艺舞台等场所。LED显示屏具有高亮度、高对比度、色彩鲜艳等特点。显示屏LED可用作液晶显示（LCD）的背光源，提高显示效果和节能性能。随着LCD市场的不断扩大，LED背光源需求也相应增长。背光源显示技术领域对LED的需求持续旺盛，随着新技术的不断涌现和市场应用的拓展，LED显示技术市场将保持快速增长。市场分析显示技术领域应用及市场分析医疗健康LED在医疗健康领域具有潜在应用价值，如光疗、光动力治疗、生物成像等。LED光源具有波长可调、光强可控等特点，适用于多种医疗应用场景。农业科技LED可用于植物工厂、温室大棚等农业科技领域，提供植物生长所需的光照条件。LED光源可精确控制光质、光强和光周期，有利于提高农作物产量和品质。智能交通LED可用于智能交通系统，如交通信号灯、车载显示屏等。LED具有高亮度、快速响应等特点，有助于提高交通安全性和通行效率。其他创新应用领域探讨发光二极管性能评价与测试方法04光电性能...
