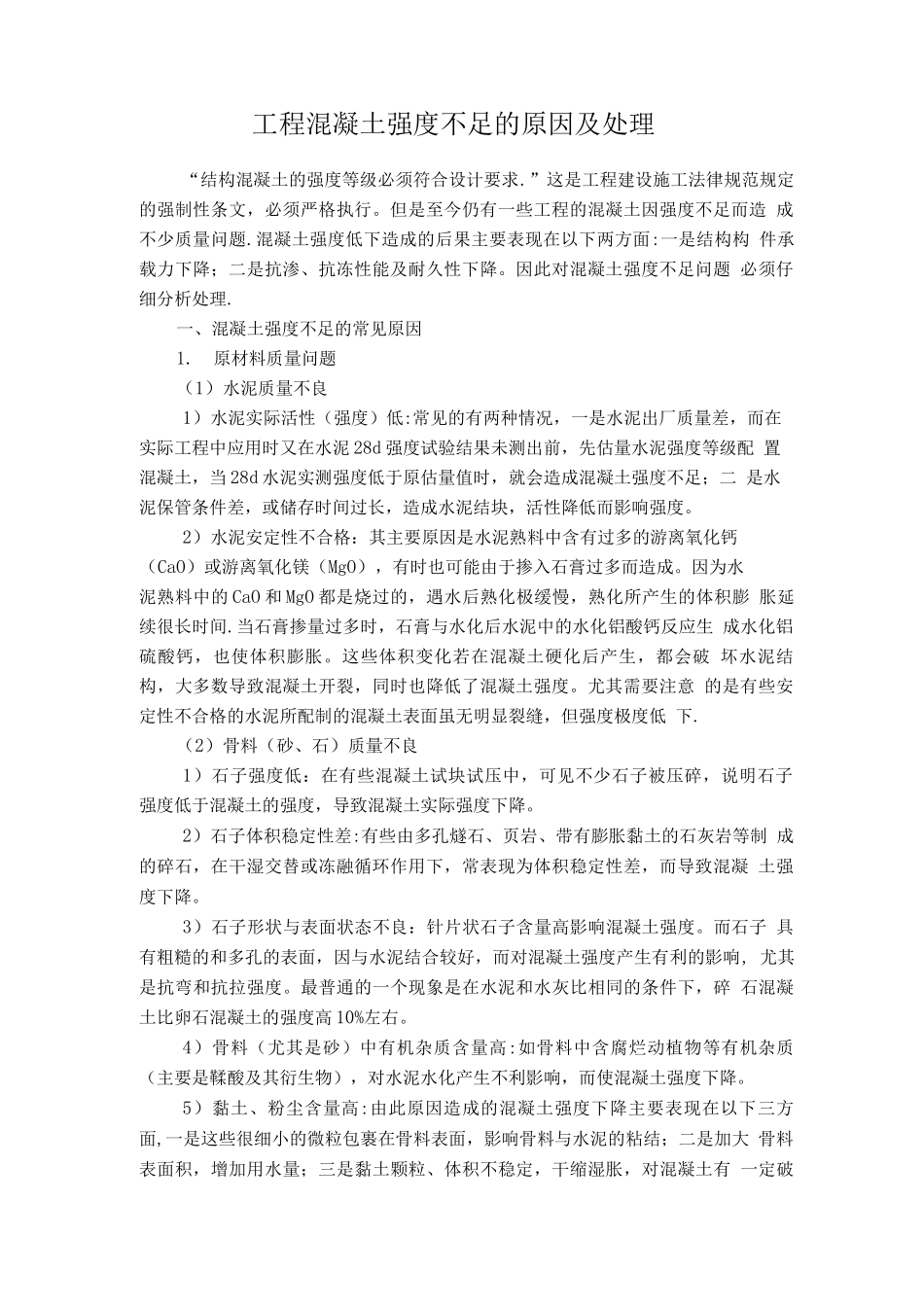

工程混凝土强度不足的原因及处理“结构混凝土的强度等级必须符合设计要求.”这是工程建设施工法律规范规定 的强制性条文，必须严格执行。但是至今仍有一些工程的混凝土因强度不足而造 成不少质量问题.混凝土强度低下造成的后果主要表现在以下两方面:一是结构构 件承载力下降；二是抗渗、抗冻性能及耐久性下降。因此对混凝土强度不足问题 必须仔细分析处理.一、混凝土强度不足的常见原因1.原材料质量问题（1）水泥质量不良1）水泥实际活性（强度）低:常见的有两种情况，一是水泥出厂质量差，而在 实际工程中应用时又在水泥 28d 强度试验结果未测出前，先估量水泥强度等级配 置混凝土，当 28d 水泥实测强度低于原估量值时，就会造成混凝土强度不足；二 是水泥保管条件差，或储存时间过长，造成水泥结块，活性降低而影响强度。2）水泥安定性不合格：其主要原因是水泥熟料中含有过多的游离氧化钙 （CaO）或游离氧化镁（MgO），有时也可能由于掺入石膏过多而造成。因为水泥熟料中的 CaO 和 MgO 都是烧过的，遇水后熟化极缓慢，熟化所产生的体积膨 胀延续很长时间.当石膏掺量过多时，石膏与水化后水泥中的水化铝酸钙反应生 成水化铝硫酸钙，也使体积膨胀。这些体积变化若在混凝土硬化后产生，都会破 坏水泥结构，大多数导致混凝土开裂，同时也降低了混凝土强度。尤其需要注意 的是有些安定性不合格的水泥所配制的混凝土表面虽无明显裂缝，但强度极度低 下.（2）骨料（砂、石）质量不良1）石子强度低：在有些混凝土试块试压中，可见不少石子被压碎，说明石子 强度低于混凝土的强度，导致混凝土实际强度下降。2）石子体积稳定性差:有些由多孔燧石、页岩、带有膨胀黏土的石灰岩等制 成的碎石，在干湿交替或冻融循环作用下，常表现为体积稳定性差，而导致混凝 土强度下降。3）石子形状与表面状态不良：针片状石子含量高影响混凝土强度。而石子 具有粗糙的和多孔的表面，因与水泥结合较好，而对混凝土强度产生有利的影响, 尤其是抗弯和抗拉强度。最普通的一个现象是在水泥和水灰比相同的条件下，碎 石混凝土比卵石混凝土的强度高 10%左右。4）骨料（尤其是砂）中有机杂质含量高:如骨料中含腐烂动植物等有机杂质 （主要是鞣酸及其衍生物），对水泥水化产生不利影响，而使混凝土强度下降。5）黏土、粉尘含量高:由此原因造成的混凝土强度下降主要表现在以下三方 面,一是这些很细小的微粒包裹在骨料表面，影响骨料与水泥的粘结；二...
