巨型柱施工方案

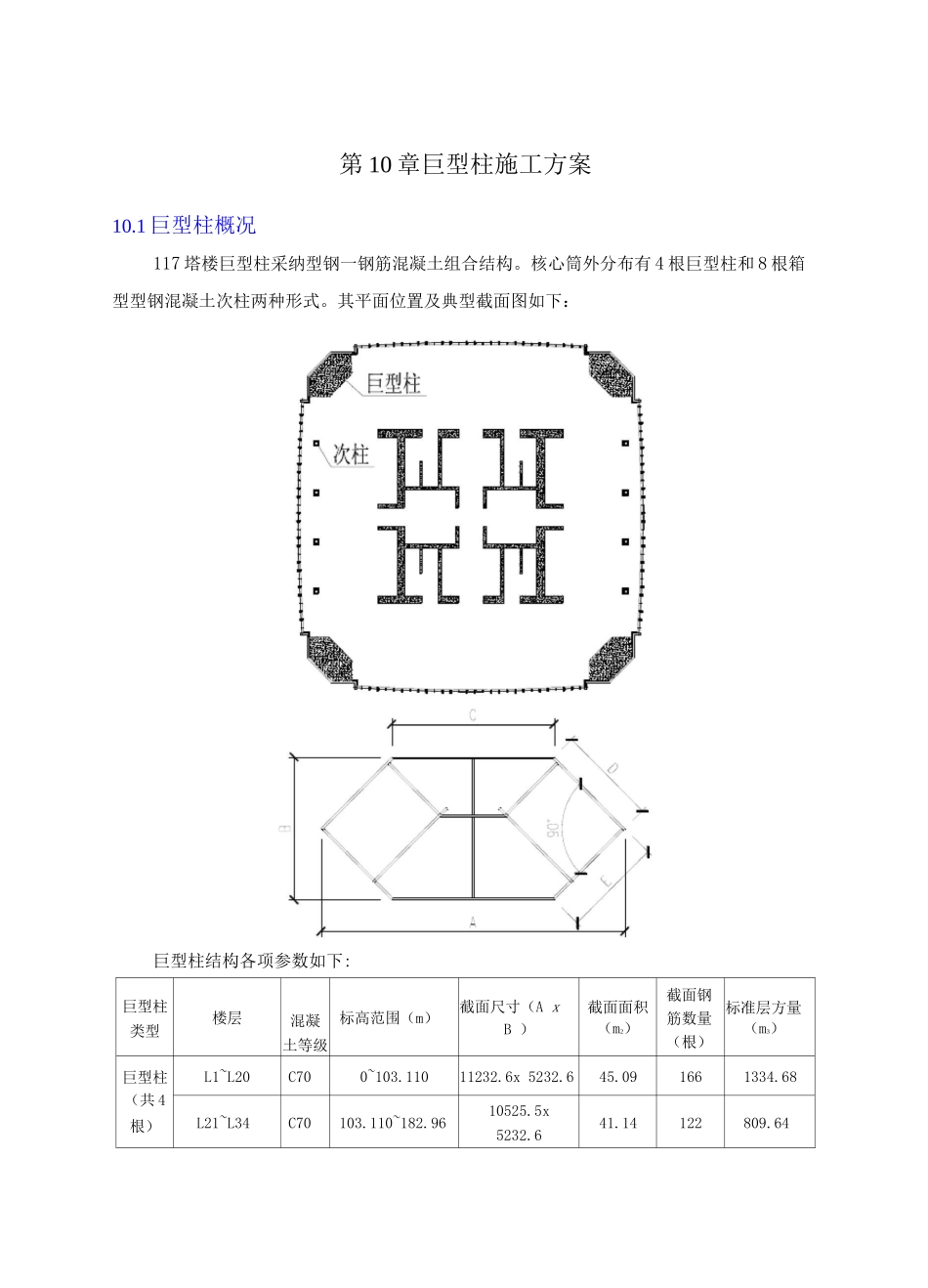

第 10 章巨型柱施工方案10.1 巨型柱概况117 塔楼巨型柱采纳型钢一钢筋混凝土组合结构。核心筒外分布有 4 根巨型柱和 8 根箱型型钢混凝土次柱两种形式。其平面位置及典型截面图如下：巨型柱结构各项参数如下:巨型柱类型楼层混凝土等级标高范围（m）截面尺寸（A xB ）截面面积（m2）截面钢筋数量（根）标准层方量（m3）巨型柱（共 4根）L1~L20C700~103.11011232.6x 5232.645.091661334.68L21~L34C70103.110~182.9610525.5x5232.641.14122809.64L35~L49C60182.96~250.8109535.5 x5232.636.16104624.84L50~L65C60250.810~332.8808969.8x 4101.227.3890473.12L66~L80C50332.880~399.637272.8x 3252.718.2160314.68L81~L107C50399.63~527.9205717.2x 2474.911.0625191.12L108~L116C50527.920~578.63737.2x 1979.95.4__L116M~L117C50578.6~583.6502888.7x 1343.52.98__次柱结构各项参数如下:10.2 巨型柱钢筋工程钢筋加工（1）巨型柱内钢筋纵筋采纳 HRB5 直径 50mm，箍筋采纳 HRB4 直径 16mm 间距 2mm。（2）腔体内拉接钢筋为 HRB4 直径 25mm 间距 2mm，与两侧纵向肋板连接，肋板厚20mm，水平隔板厚 40mm，设于每层楼面。（3）竖向钢筋采纳直螺纹套筒连接，钢筋直螺纹制作流程：下料H 套丝检查丝头质量套塑料保护帽卜日检查验收施工工艺：钢筋下料用钢筋切断机或砂轮锯，严禁使用气割下料；为确保钢筋连接质量，操作人员必须持证上岗，在施工过程中逐个检查丝头的加工质量，达到质量要求的丝头，拧上塑料保护套，检查丝扣牙形是否完好无损、清洁、钢筋规格与被连接规格是否一致，确认无误后把拧上连接套的一头钢筋拧在被连接钢筋上，并用管钳拧紧，连接好钢筋接头丝扣。（4）直螺纹套筒连接施工流程:钢筋就位——►拧下钢筋保护套和套筒保护盖—► 接头拧紧 —►作标记—► 施工检验操作要点:1）钢筋就位：将丝头检验合格的钢筋吊运至待连接处；2）接头拧紧：使用扳手或管钳等工具将连接接头拧紧；3）作标记：对已经拧紧的接头作标记，与未拧紧的接头区分开来；4）对施工完的接头进行质量检验。钢筋吊装巨型柱分段吊装、校正、焊接完成后，将巨型柱钢筋吊装至腔体内，人工通过爬梯进入巨型柱内连接钢筋，钢筋连接完成后进行分段验收。巨型柱内钢筋工程吊装施工流程如下：巨型柱内施工作业工人必须头戴照明安全矿灯，采纳小型鼓风机送新风，每作业 2 小时换班一次。由于巨型柱随楼层高度升高截面逐渐缩小，巨型柱内...
