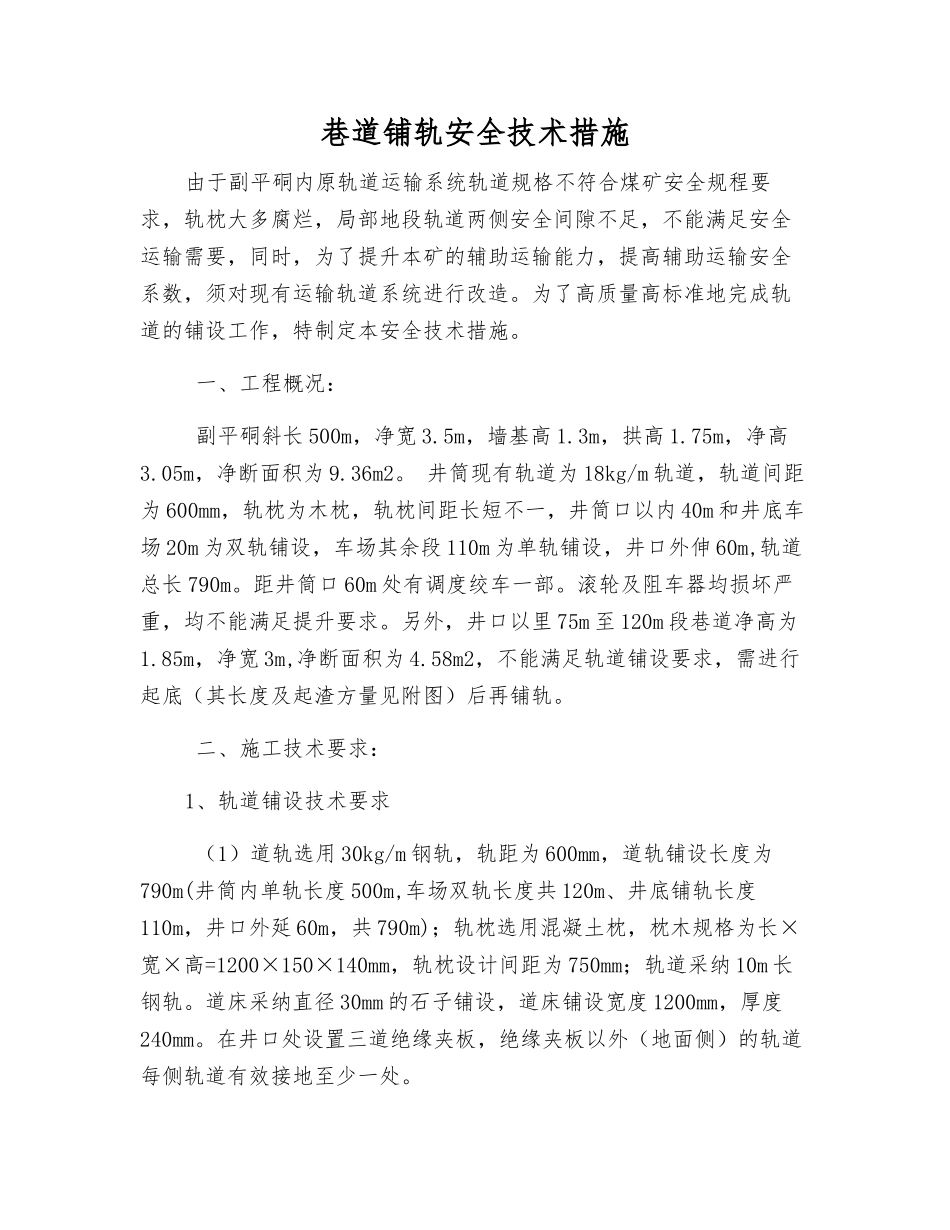

巷道铺轨安全技术措施

巷道铺轨安全技术措施由于副平硐内原轨道运输系统轨道规格不符合煤矿安全规程要求，轨枕大多腐烂，局部地段轨道两侧安全间隙不足，不能满足安全运输需要，同时，为了提升本矿的辅助运输能力，提高辅助运输安全系数，须对现有运输轨道系统进行改造。为了高质量高标准地完成轨道的铺设工作，特制定本安全技术措施。 一、工程概况： 副平硐斜长 500m，净宽 3.5m，墙基高 1.3m，拱高 1.75m，净高3.05m，净断面积为 9.36m2。 井筒现有轨道为 18kg/m 轨道，轨道间距为 600mm，轨枕为木枕，轨枕间距长短不一，井筒口以内 40m 和井底车场 20m 为双轨铺设，车场其余段 110m 为单轨铺设，井口外伸 60m,轨道总长 790m。距井筒口 60m 处有调度绞车一部。滚轮及阻车器均损坏严重，均不能满足提升要求。另外，井口以里 75m 至 120m 段巷道净高为1.85m，净宽 3m,净断面积为 4.58m2，不能满足轨道铺设要求，需进行起底（其长度及起渣方量见附图）后再铺轨。 二、施工技术要求：1、轨道铺设技术要求 （1）道轨选用 30kg/m 钢轨，轨距为 600mm，道轨铺设长度为790m(井筒内单轨长度 500m,车场双轨长度共 120m、井底铺轨长度110m，井口外延 60m，共 790m)；轨枕选用混凝土枕，枕木规格为长×宽×高=1200×150×140mm，轨枕设计间距为 750mm；轨道采纳 10m 长钢轨。道床采纳直径 30mm 的石子铺设，道床铺设宽度 1200mm，厚度240mm。在井口处设置三道绝缘夹板，绝缘夹板以外（地面侧）的轨道每侧轨道有效接地至少一处。 （2）平硐段（坡度小于 5 度）每隔 50m 安设一个滚轮，斜坡段每隔 20m 安设一个滚轮。分别在井口以里 130m、230m、330m、430m 处设置自动防跑车装置 4 道。 （3）轨道铺设沿巷道中心线铺设，在左侧（东侧）设人行道，采纳混凝土硬化，硬化宽度 800mm，厚度 200mm。右侧设置排水沟，排水沟采纳混凝土砌筑，水沟断面净尺寸高×宽=300×300mm，侧壁厚度50mm，底厚 100mm，水沟设盖板（盖板要加 12#钢筋，间距300*300mm），盖板尺寸长×宽×厚=800×500×50mm，在井口往里370m(15°坡)处人行道为阶梯状，阶梯长度 700mm、宽度 800mm、高度200mm，坡长 130m。2、质量标准要求 （1）轨道采纳 30kg/m 的钢轨，轨道扣件齐全、牢固并与轨型相符。轨道接头的间隙不得大于 5mm，高低和左右错差不得大于 5mm，不应有硬弯。 （2）轨道间距：600mm，直线段和加宽后的曲线段轨距偏差为：-2mm--+5m...
