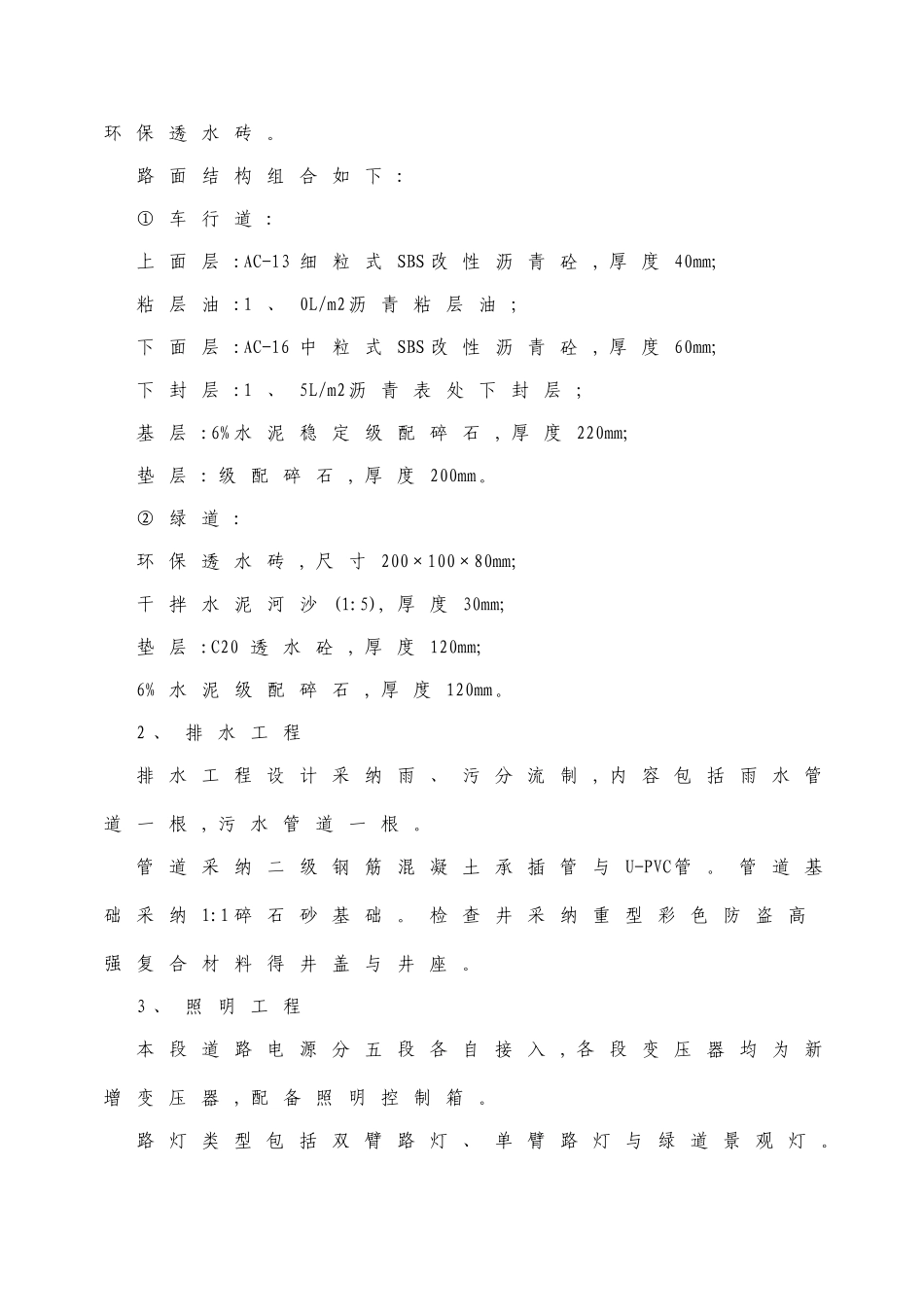

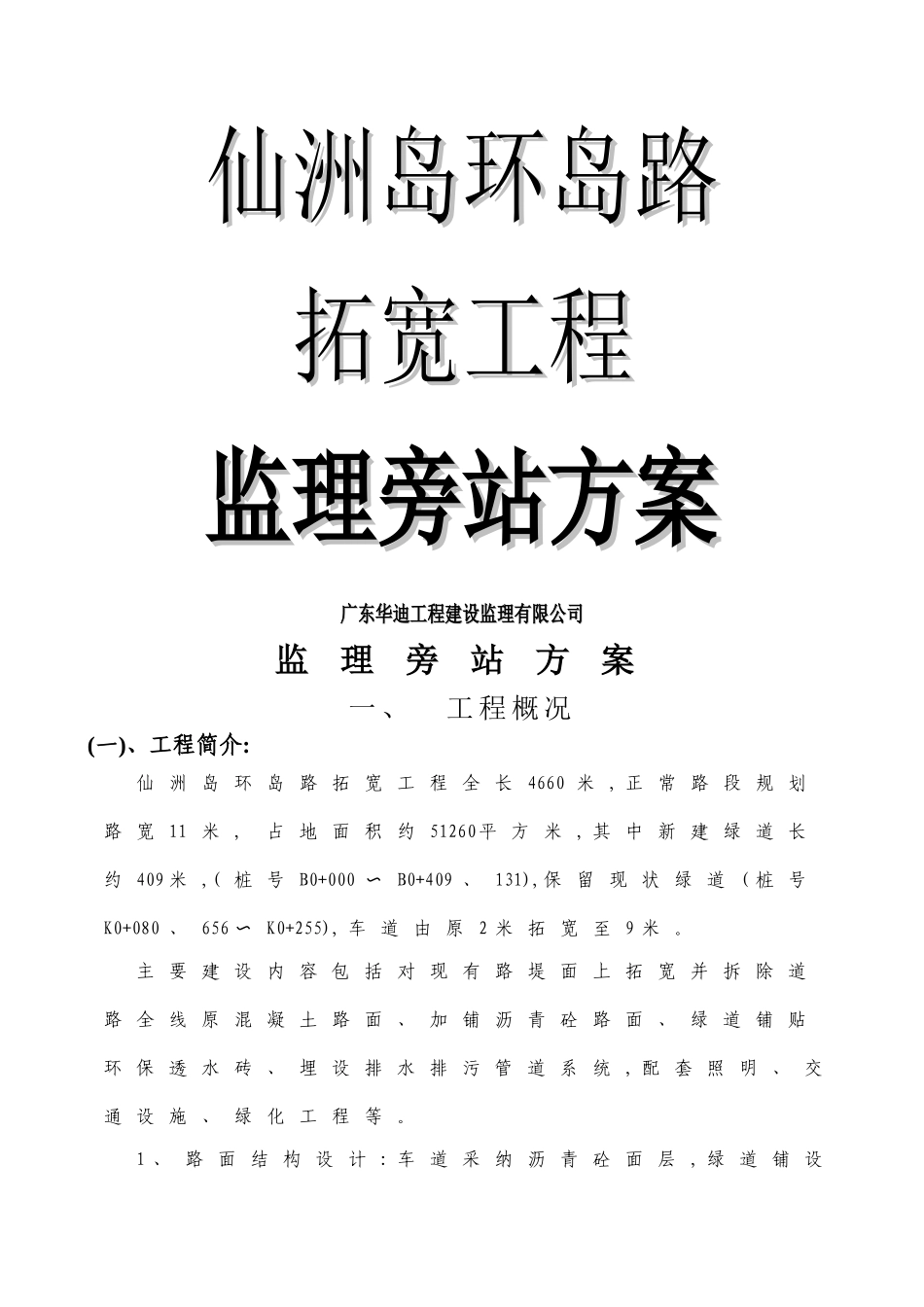

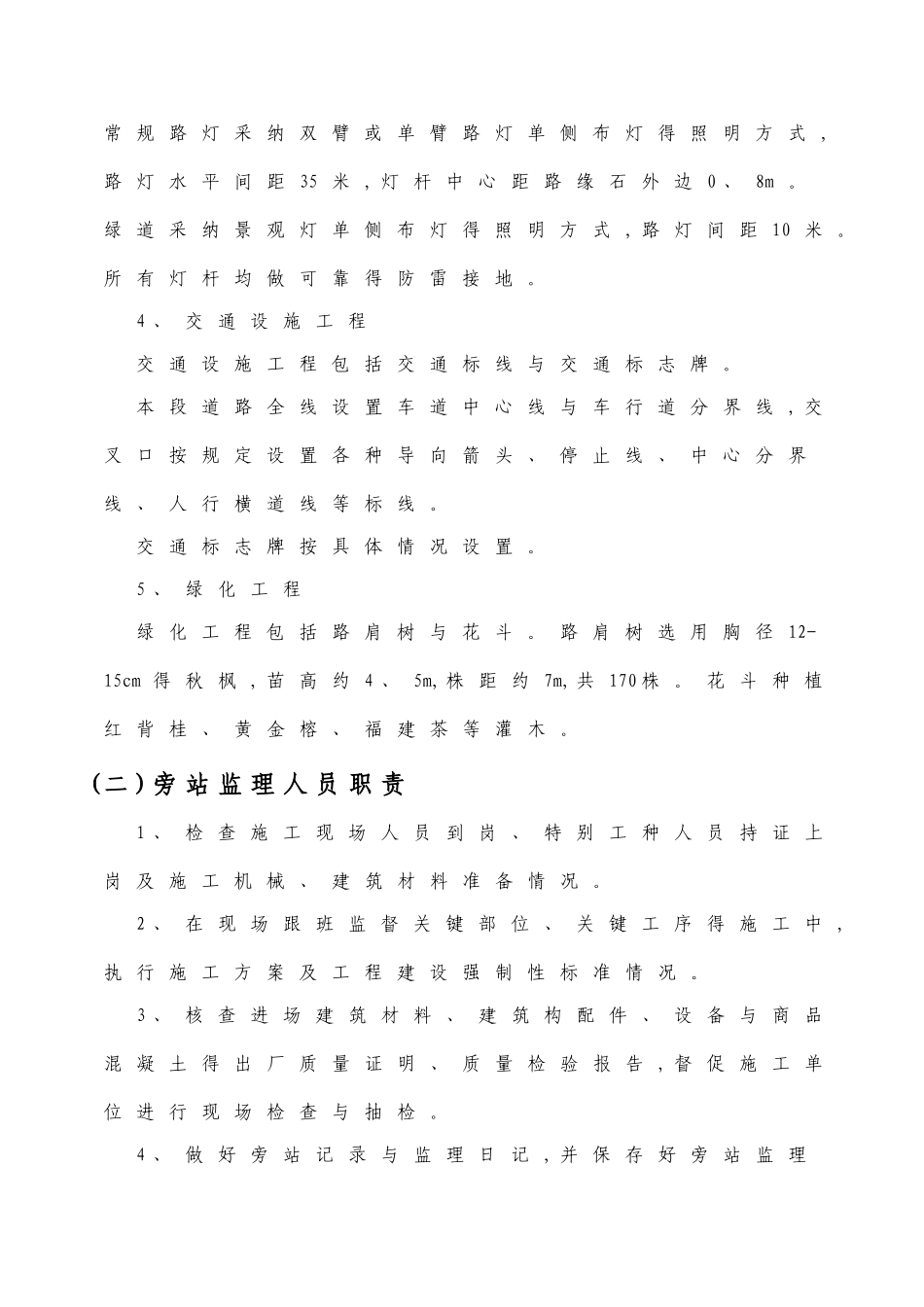

仙洲岛环岛路仙洲岛环岛路拓宽工程拓宽工程监理旁站方案监理旁站方案广东华迪工程建设监理有限公司广东华迪工程建设监理有限公司监 理 旁 站 方 案一 、工 程 概 况(一)、工程简介:仙 洲 岛 环 岛 路 拓 宽 工 程 全 长 4660 米 , 正 常 路 段 规 划路 宽 11 米 , 占 地 面 积 约 51260平 方 米 , 其 中 新 建 绿 道 长约 409 米 ,( 桩 号 B0+000 〜 B0+409 、 131),保 留 现 状 绿 道 ( 桩 号K0+080 、 656 〜 K0+255), 车 道 由 原 2 米 拓 宽 至 9 米 。主 要 建 设 内 容 包 括 对 现 有 路 堤 面 上 拓 宽 并 拆 除 道路 全 线 原 混 凝 土 路 面 、 加 铺 沥 青 砼 路 面 、 绿 道 铺 贴环 保 透 水 砖 、 埋 设 排 水 排 污 管 道 系 统 , 配 套 照 明 、 交通 设 施 、 绿 化 工 程 等 。1 、 路 面 结 构 设 计 : 车 道 采 纳 沥 青 砼 面 层 , 绿 道 铺 设环 保 透 水 砖 。路 面 结 构 组 合 如 下 :① 车 行 道 :上 面 层 :AC-13 细 粒 式 SBS 改 性 沥 青 砼 , 厚 度 40mm;粘 层 油 :1 、 0L/m2沥 青 粘 层 油 ;下 面 层 :AC-16 中 粒 式 SBS 改 性 沥 青 砼 , 厚 度 60mm;下 封 层 :1 、 5L/m2沥 青 表 处 下 封 层 ;基 层 :6% 水 泥 稳 定 级 配 碎 石 , 厚 度 220mm;垫 层 : 级 配 碎 石 , 厚 度 200mm。② 绿 道 :环 保 透 水 砖 , 尺 寸 200×100×80mm;干 拌 水 泥 河 沙 (1:5), 厚 度 30mm;垫 层 :C20 透 水 砼 , 厚 度 120mm;6% 水 泥 级 配 碎 石 , 厚 度 120mm。2 、 排 水 工 程排 水 工 程 设 计 采 纳 雨 、 污 分 流 制 , 内 容 包 括 雨 水 管道 一 根 , 污 水 管 道 一 根 。管 道 采 纳 二 级 钢 筋 混 凝 土 承 插 管 与 U-PVC管 。 管 道 基础 采 纳 1:1 碎 石 砂 基 础 。 检 查 井 采 纳 重 型 彩 色 防 盗 高强 复 合 材 料 得 井 盖 与 井 座 。3 、 照 明 工 程本 段 道 路 电 源 分 五 段 各 自 接 入 , 各 段 变 压 器 均 为 新增 变 压 器 , 配...
