市政道路给排水工程监理实施细则

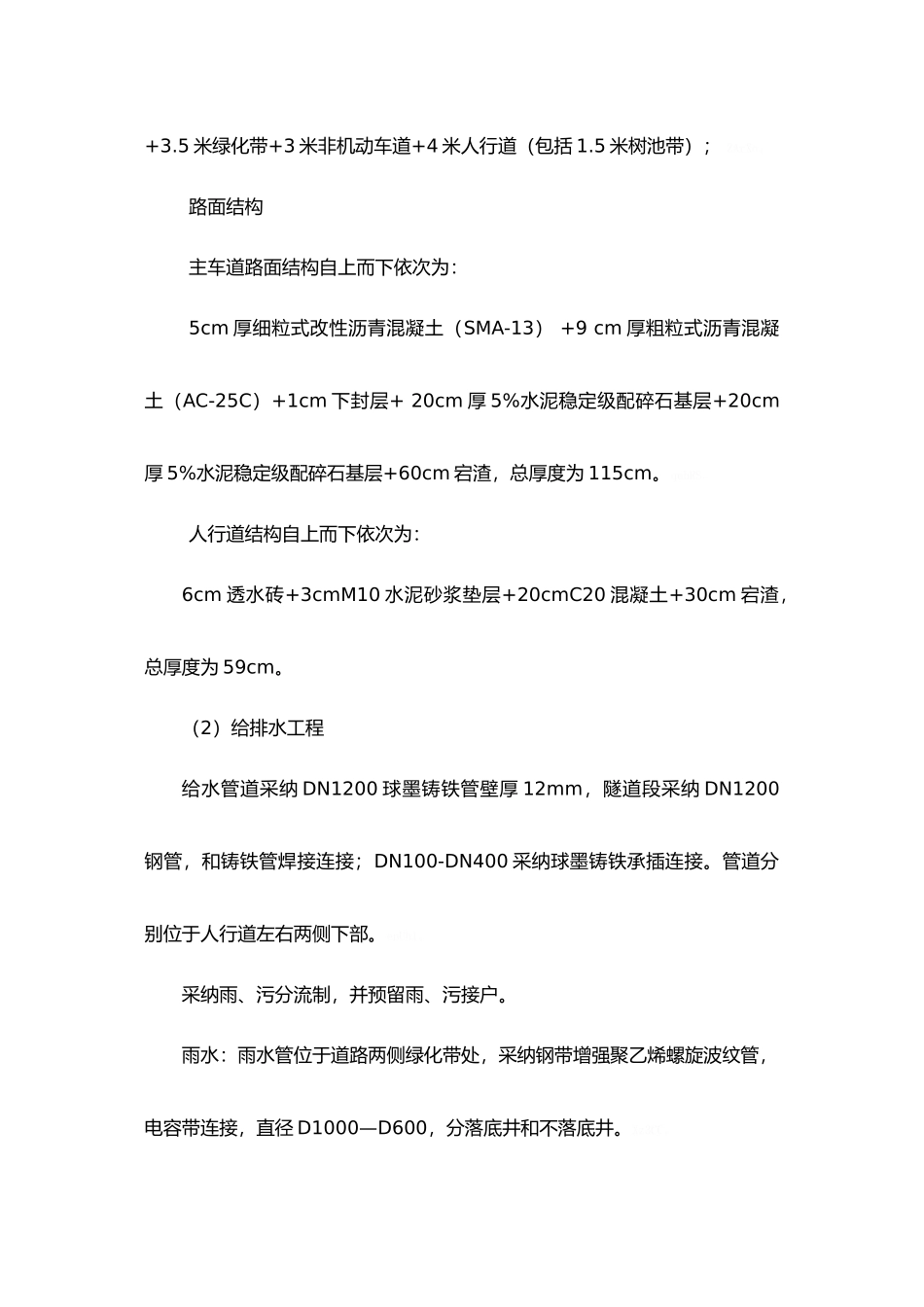

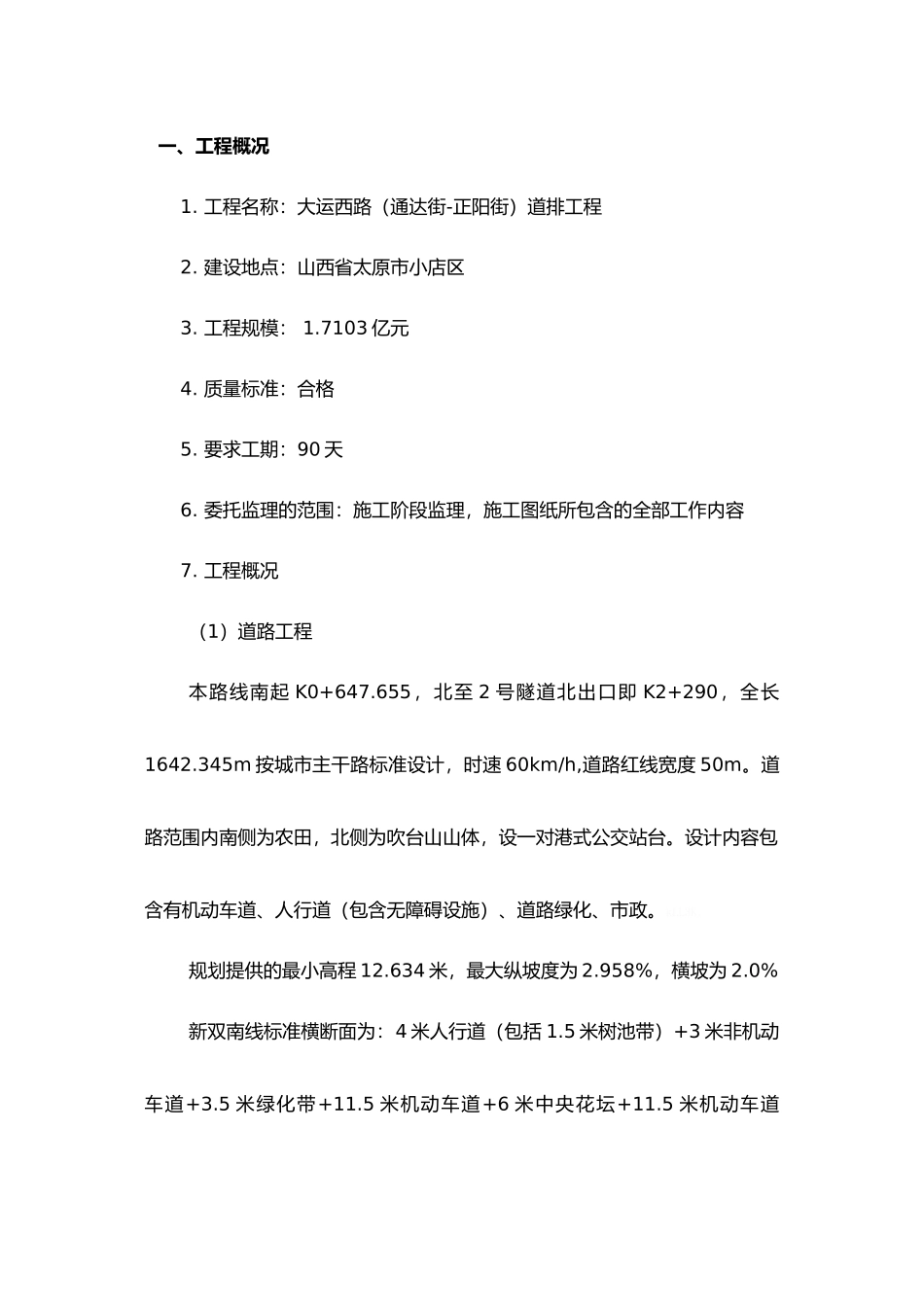

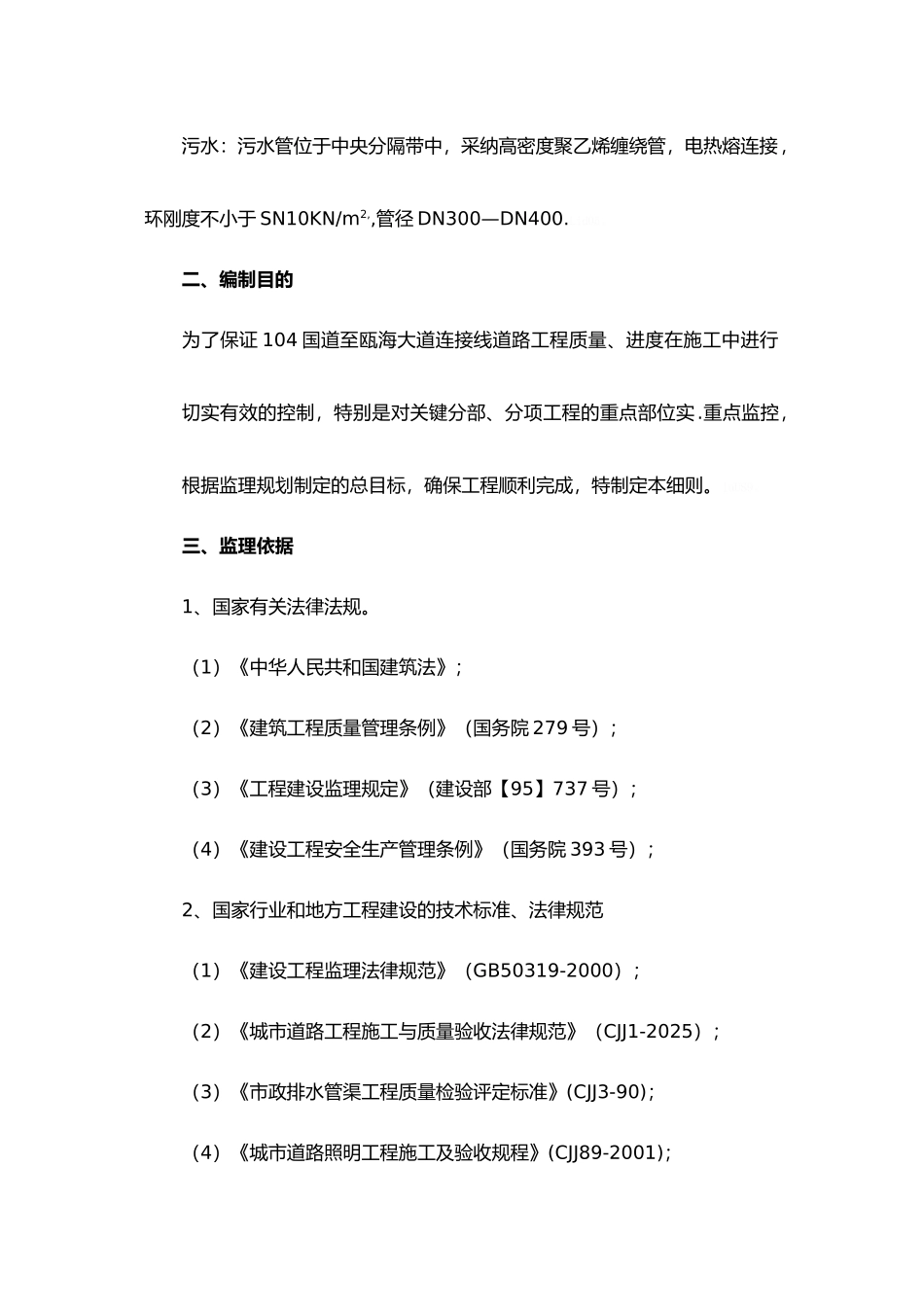

一、工程概况1. 工程名称：大运西路（通达街-正阳街）道排工程2. 建设地点：山西省太原市小店区3. 工程规模： 1.7103 亿元4. 质量标准：合格5. 要求工期：90 天6. 委托监理的范围：施工阶段监理，施工图纸所包含的全部工作内容7. 工程概况（1）道路工程 本路线南起 K0+647.655，北至 2 号隧道北出口即 K2+290，全长1642.345m 按城市主干路标准设计，时速 60km/h,道路红线宽度 50m。道路范围内南侧为农田，北侧为吹台山山体，设一对港式公交站台。设计内容包含有机动车道、人行道（包含无障碍设施）、道路绿化、市政。kLL3K。规划提供的最小高程 12.634 米，最大纵坡度为 2.958%，横坡为 2.0%新双南线标准横断面为：4 米人行道（包括 1.5 米树池带）+3 米非机动车道+3.5 米绿化带+11.5 米机动车道+6 米中央花坛+11.5 米机动车道+3.5 米绿化带+3 米非机动车道+4 米人行道（包括 1.5 米树池带）； ZArXo。路面结构主车道路面结构自上而下依次为：5cm 厚细粒式改性沥青混凝土（SMA-13） +9 cm 厚粗粒式沥青混凝土（AC-25C）+1cm 下封层+ 20cm 厚 5%水泥稳定级配碎石基层+20cm厚 5%水泥稳定级配碎石基层+60cm 宕渣，总厚度为 115cm。qebRS。人行道结构自上而下依次为：6cm 透水砖+3cmM10 水泥砂浆垫层+20cmC20 混凝土+30cm 宕渣，总厚度为 59cm。（2）给排水工程给水管道采纳 DN1200 球墨铸铁管壁厚 12mm，隧道段采纳 DN1200钢管，和铸铁管焊接连接；DN100-DN400 采纳球墨铸铁承插连接。管道分别位于人行道左右两侧下部。enUh1。采纳雨、污分流制，并预留雨、污接户。雨水：雨水管位于道路两侧绿化带处，采纳钢带增强聚乙烯螺旋波纹管，电容带连接，直径 D1000—D600，分落底井和不落底井。Xz3CC。污水：污水管位于中央分隔带中，采纳高密度聚乙烯缠绕管，电热熔连接，环刚度不小于 SN10KN/m2,,管径 DN300—DN400.Lid05。二、编制目的为了保证 104 国道至瓯海大道连接线道路工程质量、进度在施工中进行切实有效的控制，特别是对关键分部、分项工程的重点部位实.重点监控，根据监理规划制定的总目标，确保工程顺利完成，特制定本细则。luUS9。三、监理依据1、国家有关法律法规。（1）《中华人民共和国建筑法》；（2）《建筑工程质量管理条例》（国务院 279 号）；（3）《工程建设监理规定》（建设部【95】737 号）；（4）《建设工程安全生产管理条例》（国务院 393 号）；2、国家行...
