带阶梯内孔轴管复合挤压成形工艺制定与模具设计VIP专享

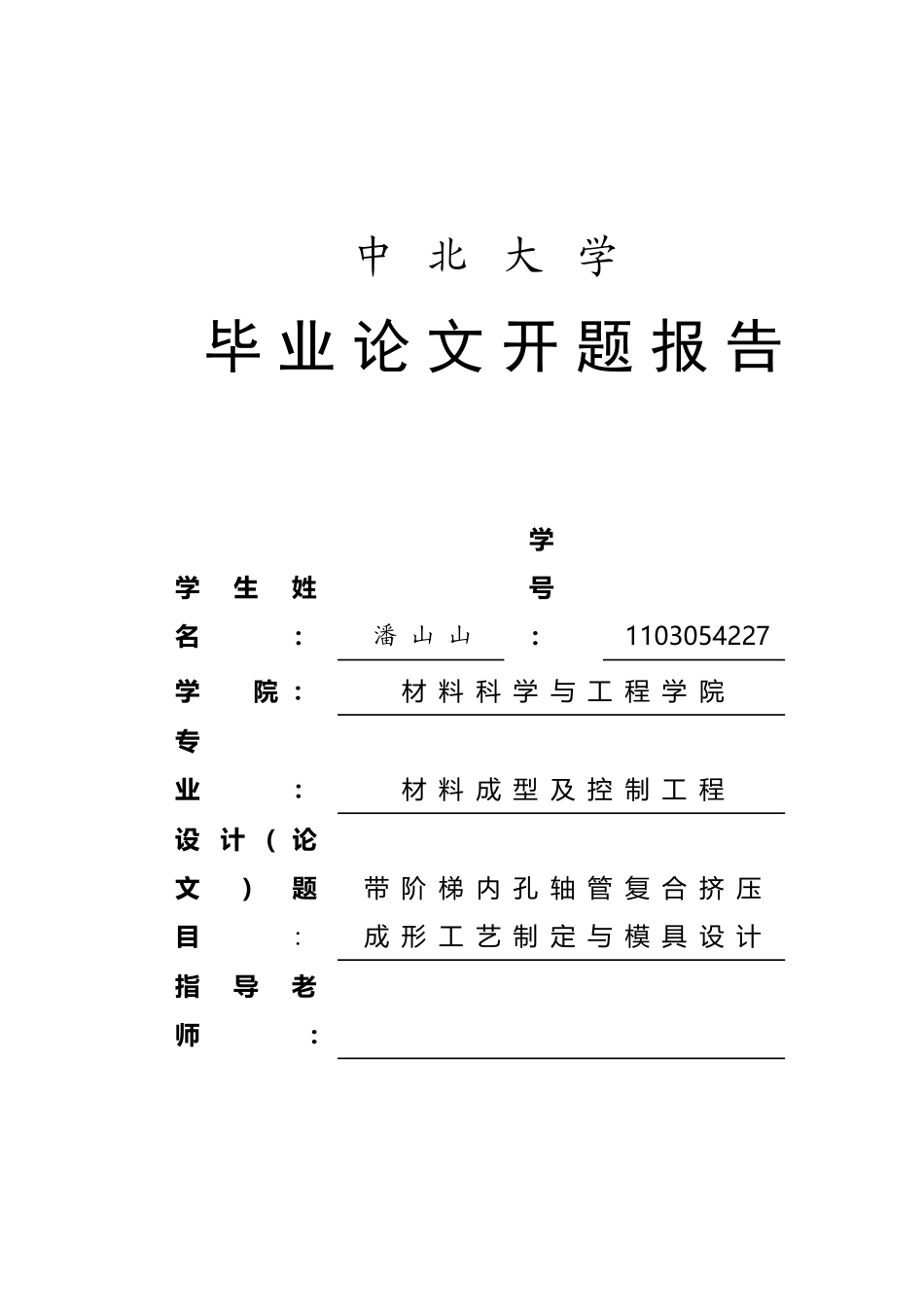

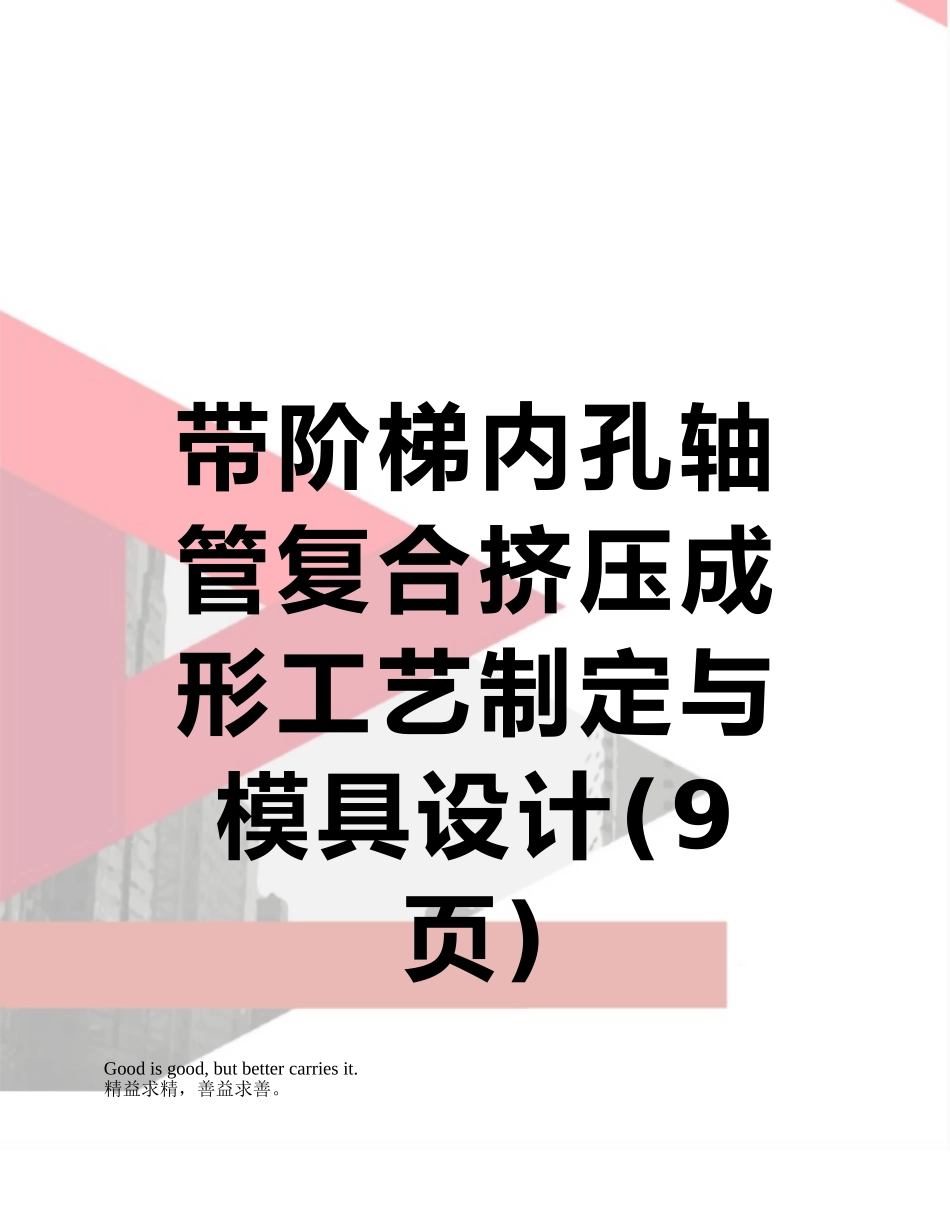

带阶梯内孔轴管复合挤压成形工艺制定与模具设计(9页)Good is good, but better carries it.精益求精，善益求善。 中 北 大 学毕 业 论 文 开 题 报 告学 生 姓 名：潘 山 山学 号：1103054227学 院 ：材 料 科 学 与 工 程 学 院专 业：材 料 成 型 及 控 制 工 程设计( 论文)题目：带 阶 梯 内 孔 轴 管 复 合 挤 压成 形 工 艺 制 定 与 模 具 设 计指导老师: 2025年 3 月 25 日毕 业 设 计 开 题 报 告1 ． 选 题 依 据 ：一.热挤压 所谓热挤压，就是加热到一定温度的金属在强烈的三向不均匀压缩力的作用下，从热挤压模的模口中流出或流入狭小的模腔中，从而获得所需的热挤压件的一种压力加工方法[1] 。利用热挤压这种加工方法，不但能节约金属、减少机械加工余量和工，而且还能进一步改善零件的机械加工性能，提高产品质量和劳动生产率[1] 。1.热挤压义的定义和分类挤压是迫使金屑块料产生塑性流动，通过凸模与凹模间的间隙或凹模出口，制造空心或断面比毛坯断面要小的零件的一种工艺方法。假如毛坯经加热至高温挤压，便称为热挤压[1] 。 常用的挤压方法可以分为以下几类。 ( 一) 正挤压 挤压时，金属的流动方向与凸横的运动方向相一致。正挤压又分为实心件正挤压空心件正挤压两种。正挤压法可以制造各种形状的实心件和空心件，如螺钉、心轴、管子和弹壳等[2] 。 ( 二) 反挤压 挤压时，金屑的流动方向与凸模的运动方向相反，反挤压法可以制造各种断面形状的杯形件，如仪表罩壳、万向节轴承套等[2] 。 ( 三) 复合挤压 挤压时，毛坯一部分金属流动方向与凸模的运动方向相同，而另一部分金屑流动方向则与凸模的运动方向相反，复合挤压法可以制造双杯类零件，也可以制造杯杆类零件和杆杆类零件[2] 。 ( 四) 减径挤压 变形程度较小的一种变态正挤压法，毛坯断面仅作轻度缩减。主要用于制造直径相差不大的阶梯轴类零件以及作为深孔杯形件的修整工序[2] 。 二. 趋势1 ）随着能源危机的日趋严重，人们对环境质量将更加关注，加之市场竞争日益加剧，促使锻件生产向高效、高质、精化、节能节材方向进展。因此用挤压成形等工艺手段所生产的精化锻件的产量，在市场竞争中将得到较大的进展。2 ）汽车向轻型化、高速度、平稳性方向进展，对锻件的尺寸精度、重量精度及力学性能等都提出了较高的要求。如轿车发动机用连杆锻件除对大小头之间的...
