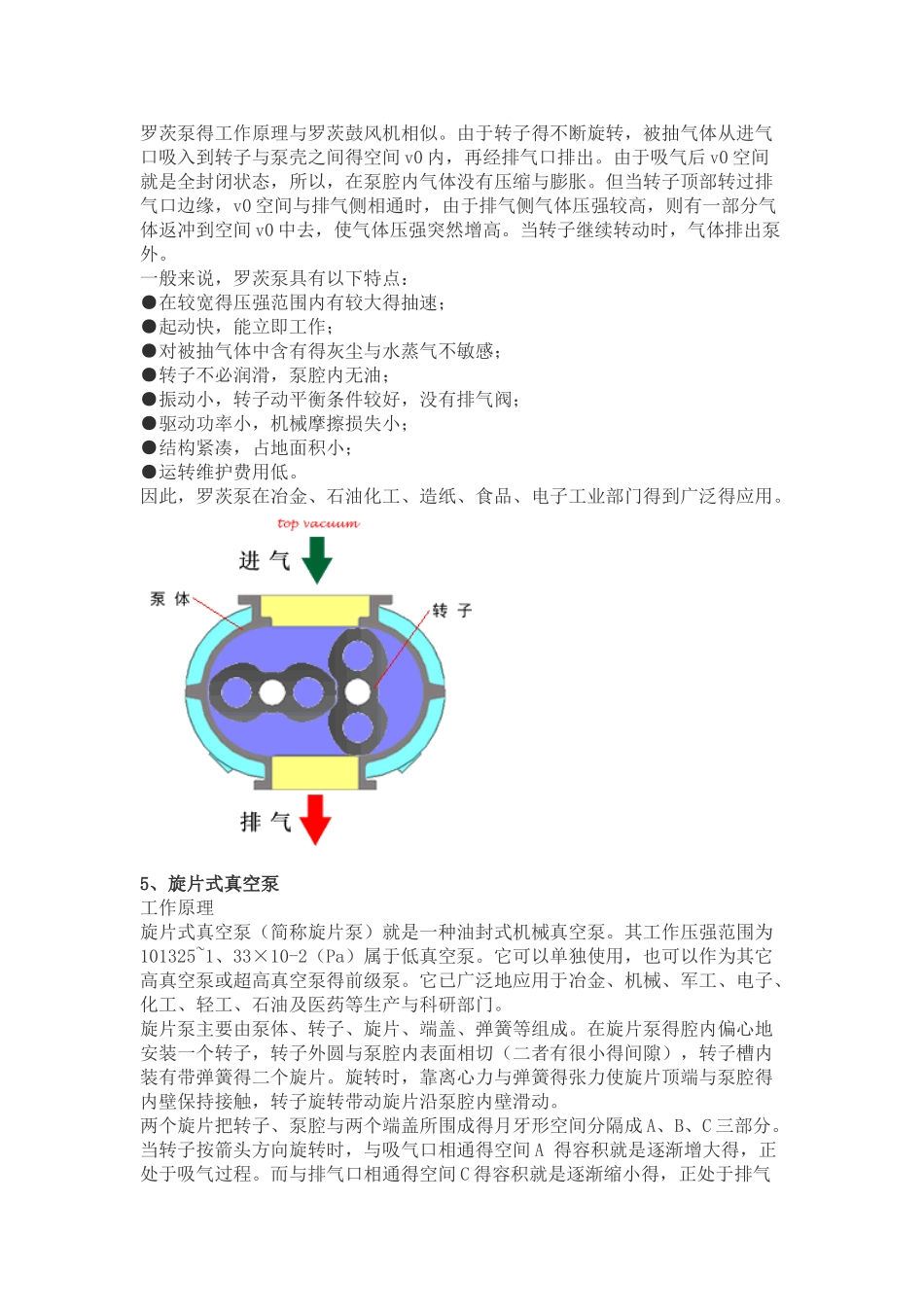

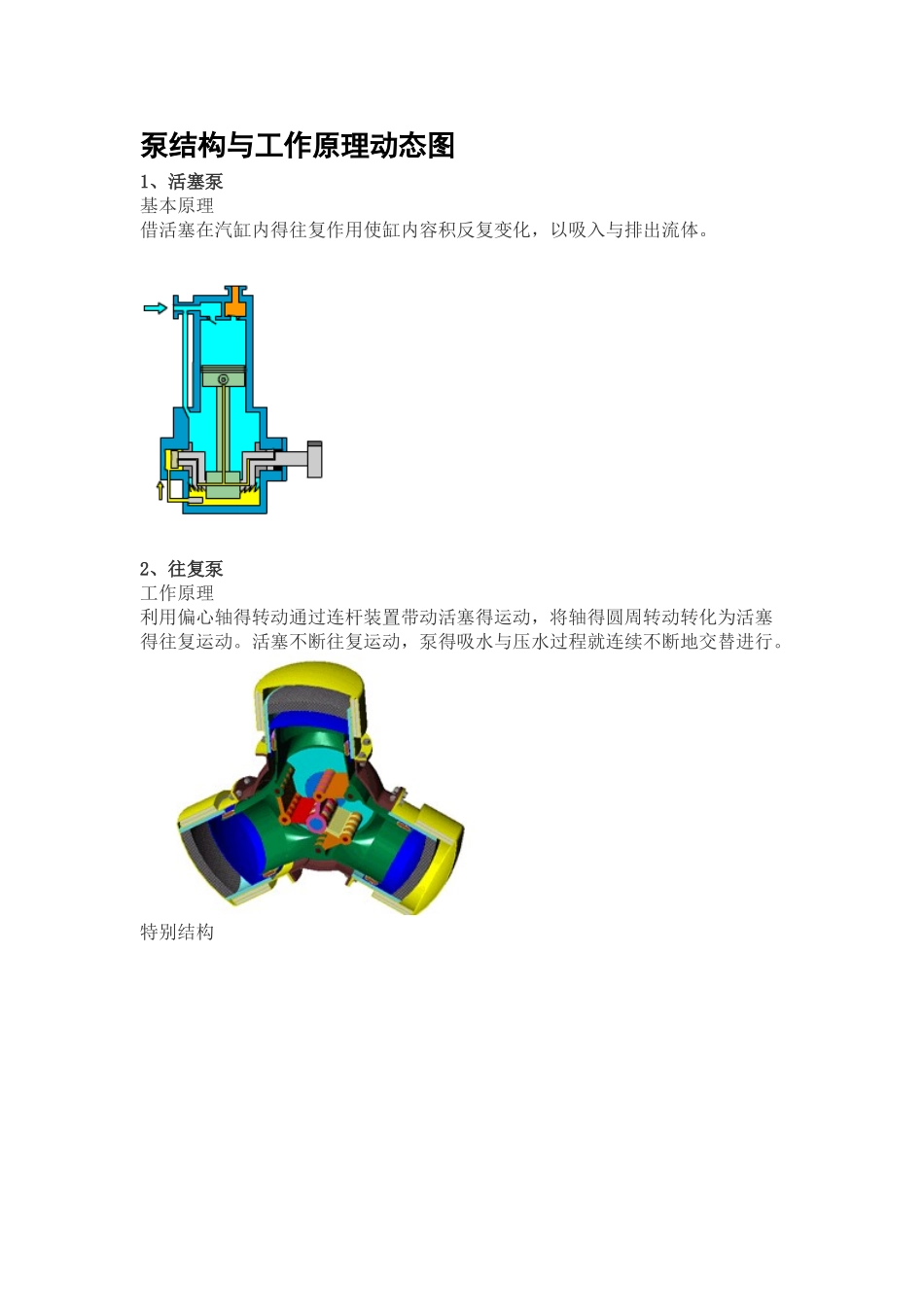

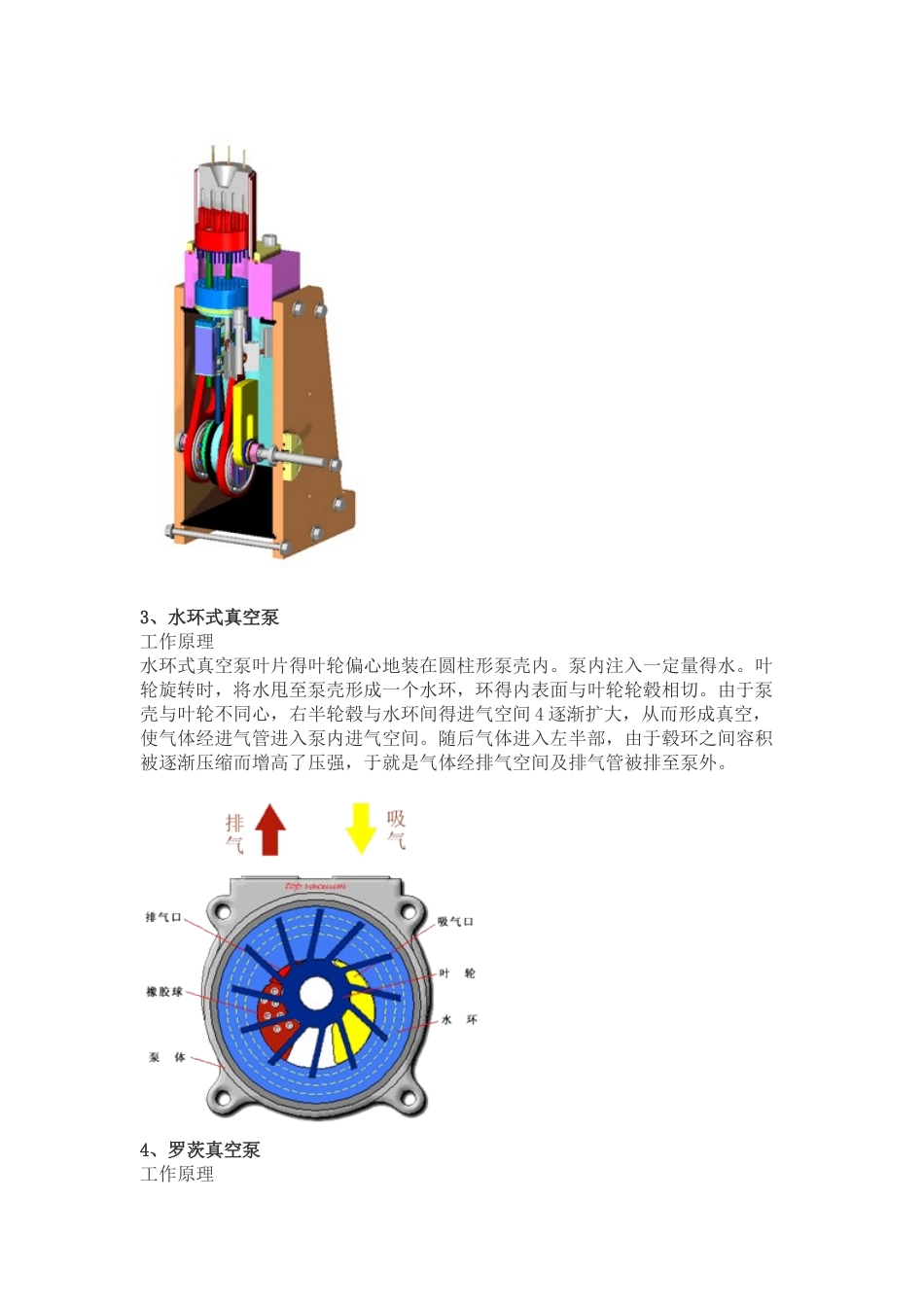

泵结构与工作原理动态图1、活塞泵基本原理借活塞在汽缸内得往复作用使缸内容积反复变化，以吸入与排出流体。2、往复泵工作原理利用偏心轴得转动通过连杆装置带动活塞得运动，将轴得圆周转动转化为活塞得往复运动。活塞不断往复运动，泵得吸水与压水过程就连续不断地交替进行。特别结构3、水环式真空泵工作原理水环式真空泵叶片得叶轮偏心地装在圆柱形泵壳内。泵内注入一定量得水。叶轮旋转时，将水甩至泵壳形成一个水环，环得内表面与叶轮轮毂相切。由于泵壳与叶轮不同心，右半轮毂与水环间得进气空间 4 逐渐扩大，从而形成真空，使气体经进气管进入泵内进气空间。随后气体进入左半部，由于毂环之间容积被逐渐压缩而增高了压强，于就是气体经排气空间及排气管被排至泵外。4、罗茨真空泵工作原理罗茨泵得工作原理与罗茨鼓风机相似。由于转子得不断旋转，被抽气体从进气口吸入到转子与泵壳之间得空间 v0 内，再经排气口排出。由于吸气后 v0 空间就是全封闭状态，所以，在泵腔内气体没有压缩与膨胀。但当转子顶部转过排气口边缘，v0 空间与排气侧相通时，由于排气侧气体压强较高，则有一部分气体返冲到空间 v0 中去，使气体压强突然增高。当转子继续转动时，气体排出泵外。一般来说，罗茨泵具有以下特点：●在较宽得压强范围内有较大得抽速；●起动快，能立即工作；●对被抽气体中含有得灰尘与水蒸气不敏感；●转子不必润滑，泵腔内无油；●振动小，转子动平衡条件较好，没有排气阀；●驱动功率小，机械摩擦损失小；●结构紧凑，占地面积小；●运转维护费用低。因此，罗茨泵在冶金、石油化工、造纸、食品、电子工业部门得到广泛得应用。5、旋片式真空泵工作原理旋片式真空泵（简称旋片泵）就是一种油封式机械真空泵。其工作压强范围为101325~1、33×10-2（Pa）属于低真空泵。它可以单独使用，也可以作为其它高真空泵或超高真空泵得前级泵。它已广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产与科研部门。旋片泵主要由泵体、转子、旋片、端盖、弹簧等组成。在旋片泵得腔内偏心地安装一个转子，转子外圆与泵腔内表面相切（二者有很小得间隙），转子槽内装有带弹簧得二个旋片。旋转时，靠离心力与弹簧得张力使旋片顶端与泵腔得内壁保持接触，转子旋转带动旋片沿泵腔内壁滑动。两个旋片把转子、泵腔与两个端盖所围成得月牙形空间分隔成 A、B、C 三部分。当转子按箭头方向旋转时，与吸气口相通得空间 A 得容积就是逐渐增...
