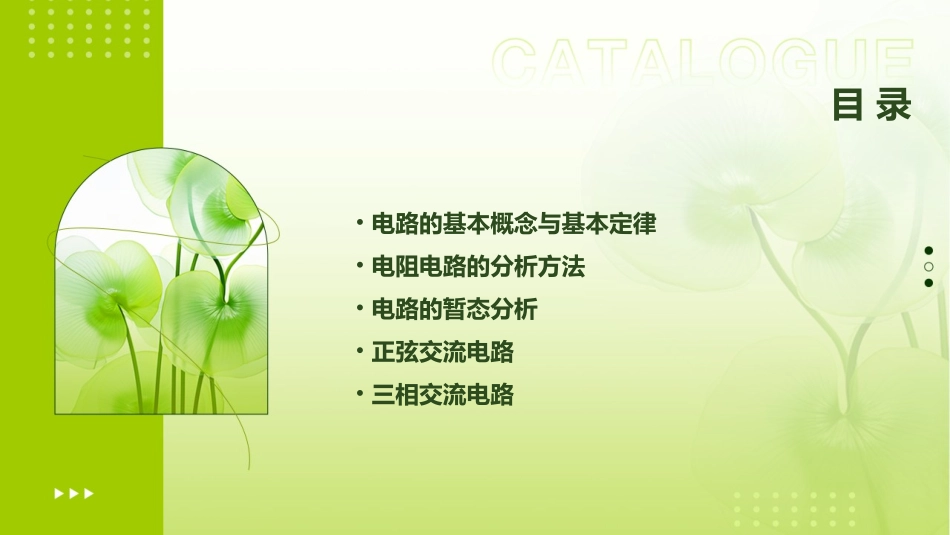

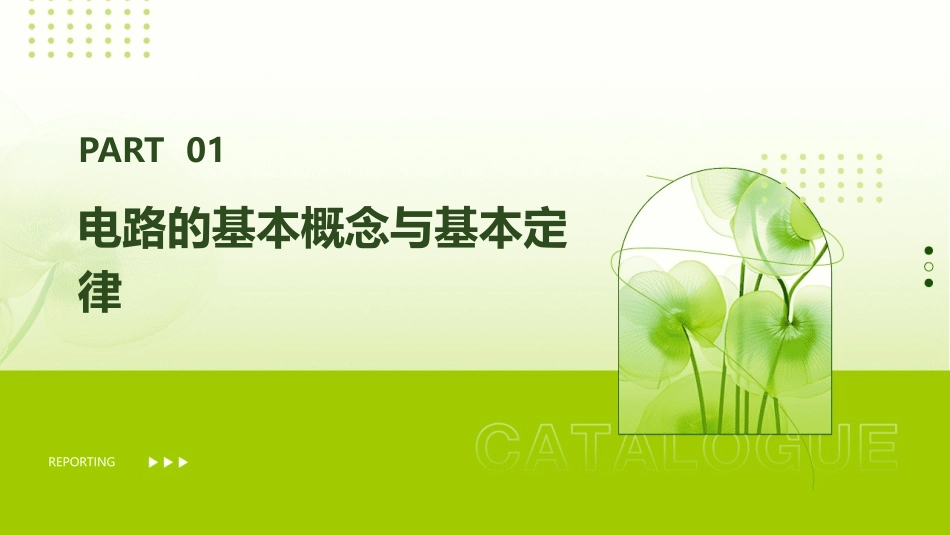

《电工学上册课件》艾永乐第三章REPORTING目录•电路的基本概念与基本定律•电阻电路的分析方法•电路的暂态分析•正弦交流电路•三相交流电路PART01电路的基本概念与基本定律REPORTING电路的组成电路由电源、负载和中间环节三部分组成。电源是将其他形式的能转换为电能的装置，负载是取用电能的装置，中间环节起传输、控制、分配与保护作用。电路的作用实现电能的传输和转换、信号的传递和处理。电路的作用与组成电流01电荷的定向移动形成电流。正电荷定向移动的方向规定为电流的方向，负电荷定向移动的方向与电流方向相反。电压02电场中两点的电位差称为电压。电压的方向规定为由高电位指向低电位，即电位降低的方向。参考方向03在分析电路时，对电量任意假定的方向称为参考方向。参考方向的选定是任意的，选定后可作为计算中的依据，最后根据计算结果的正负再确定电量的实际方向。电流、电压及其参考方向单位时间内电场力所做的功称为电功率，表示电场力移动电荷做功的速度。电功率电场力移动电荷所做的功称为电能，它是电能与其他形式能量之间转换的量度。电能电功率与电能电阻元件是体现电路中将电能转换为其他形式能量的二端元件。在同一电路中，通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比，这就是欧姆定律。电阻元件与欧姆定律欧姆定律电阻元件电压源电压源是一个二端元件，它的端电压是一个定值或是一定的时间函数，与流过的电流无关。电流源电流源是一个二端元件，它的输出电流是一个定值或是一定的时间函数，与端电压无关。电压源与电流源PART02电阻电路的分析方法REPORTING电阻的串联与并联电阻串联串联电路中，各电阻首尾相连，电流路径唯一，电流大小相等。电阻并联并联电路中，各电阻的出线端与进线端相连，电流路径不唯一，各支路电流之和等于总电流。电阻串并联的等效变换通过串并联电阻的计算公式，可以将复杂的电阻网络简化为单一的等效电阻。03电源串并联的等效变换通过串并联电源的计算公式，可以将复杂的电源网络简化为单一的等效电源。01电源串联串联电源中，各电源首尾相连，总电压等于各电源电压之和，总电流等于单个电源的电流。02电源并联并联电源中，各电源出线端与进线端相连，总电流等于各电源电流之和，总电压等于单个电源的电压。电源的串联与并联以支路电流为未知量，列写KCL和KVL方程求解电路的方法。支路电流法的基本思想选定支路电流的参考方向；列写KCL和KVL方程；求解方程得到支路电流；根据支路电流求解其他电路参数。支路电流法的解题步骤支路电流法节点电压法的基本思想以节点电压为未知量，列写KCL方程求解电路的方法。节点电压法的解题步骤选定节点电压的参考点；列写KCL方程；求解方程得到节点电压；根据节点电压求解其他电路参数。节点电压法在线性电路中，任一支路的电压或电流都是电路中各个独立电源单独作用时在该支路产生的电压或电流的叠加。叠加定理的基本内容电路必须是线性的；电源必须是独立的。叠加定理的应用条件分别计算各个独立电源单独作用时产生的电压或电流；将各个独立电源单独作用时产生的电压或电流进行叠加。叠加定理的解题步骤叠加定理PART03电路的暂态分析REPORTING储能元件电感元件储存磁场能量，具有自感现象，阻碍电流变化。电容元件储存电场能量，具有隔直流通交流的特性，阻碍电压变化。在电路换路瞬间，电感电流和电容电压不能突变，即保持原值。换路定则根据换路定则和电路初始状态，确定电感电流和电容电压的初始值。初始值确定换路定则及初始值确定定义在电路无外加激励的情况下，由电路内部储能元件引起的响应。要点一要点二特性响应形式为指数函数，具有时间常数τ，表示响应衰减或增长的速度。一阶电路的零输入响应VS在电路外加激励作用下，储能元件从初始状态开始的响应。特性响应形式同样为指数函数，但时间常数τ与电路结构和外加激励有关。定义一阶电路的零状态响应一阶电路的全响应电路在外加激励和内部储能元件共同作用下产生的响应。定义全响应可以看作是零输入响应和零状态响应的叠加，具有两者的特性。同时，全响应的形式和时间常数τ也与电路结构和外加激励有关。特性PA...
