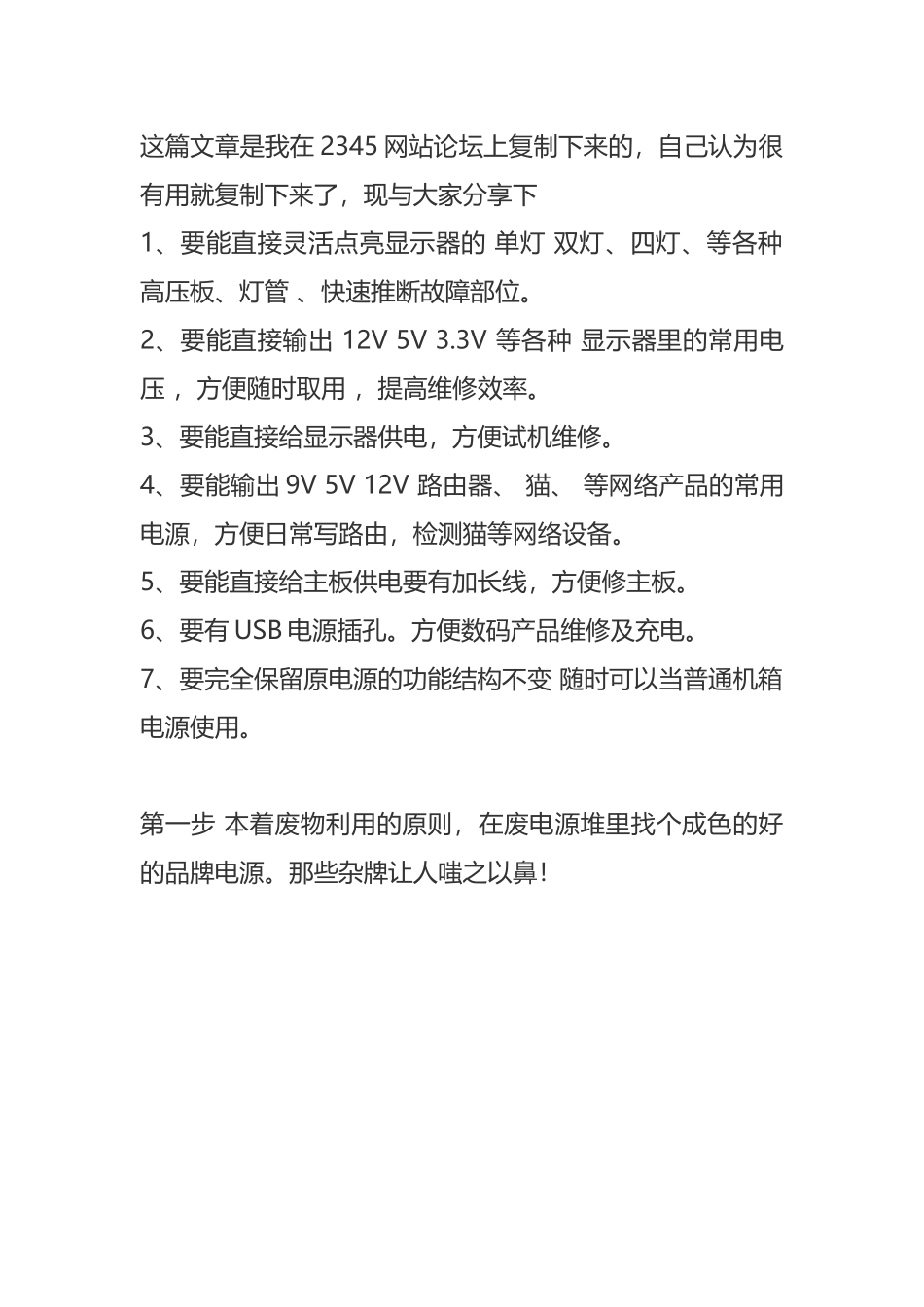

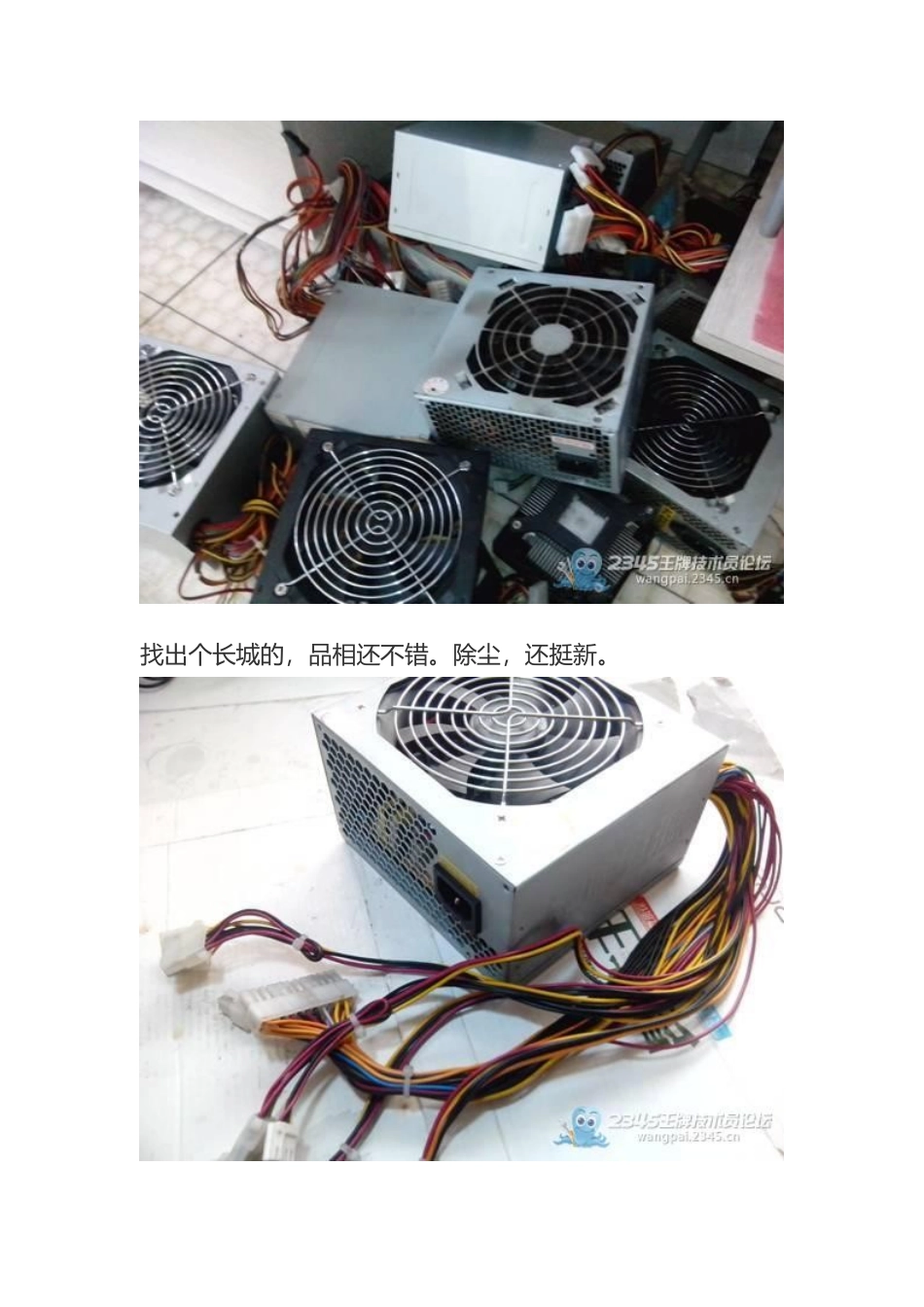

废旧台式机电源在利用(26页)Good is good, but better carries it.精益求精，善益求善。这篇文章是我在 2345 网站论坛上复制下来的，自己认为很有用就复制下来了，现与大家分享下1、要能直接灵活点亮显示器的 单灯 双灯、四灯、等各种高压板、灯管 、快速推断故障部位。2、要能直接输出 12V 5V 3.3V 等各种 显示器里的常用电压 ，方便随时取用 ，提高维修效率。3、要能直接给显示器供电，方便试机维修。4、要能输出 9V 5V 12V 路由器、 猫、 等网络产品的常用电源，方便日常写路由，检测猫等网络设备。5、要能直接给主板供电要有加长线，方便修主板。6、要有 USB 电源插孔。方便数码产品维修及充电。7、要完全保留原电源的功能结构不变 随时可以当普通机箱电源使用。 第一步 本着废物利用的原则，在废电源堆里找个成色的好的品牌电源。那些杂牌让人嗤之以鼻！找出个长城的，品相还不错。除尘，还挺新。拆开检查 看什么毛病！ 测待机 5V 电没有。（紫色线）测量滤波后的主电压 300V 正常。说明整流电路正常，待机开关电源部分没有震荡工作。它的待机电源用的是 1014AP06 七脚集成块。内部集成了大部分电路，包括开关管，外围电路比较简单。检查其他元件，基本正常没发现损坏。准备试换 1014AP06。换好 试机 待机 5V 来了！开机试验 一切正常 。装好电路板。清洁一新，风扇上油保养。品牌用料很实啊！！找块废主板拆 24 针电源接口 和 cpu 供电 12V 接口，要一线品牌的，质量好 耐用。我拆的是华硕的。拆废电源 24 针电源线，12V 电源线。同样要品牌的，含铜量高、质量好、柔软、耐用。航嘉的！把拆下的接口和电源线一根一根焊到一起。焊点还算工整吧！找个废猫，拆下电源开关。再拆下两个发光管 红色、绿色。开关焊线。红色焊在绿色线上，黑色焊在黑色线上。发光管正级焊线，用热缩管缩好。拆 330Ω 电阻 2 个，焊在发光管负极。电阻焊在开关 黑色线上。待机指示灯焊到紫色线上，开机指示灯焊到红色线上。CPU 供电 12V 线 做好。黑色醋酸胶布包好，开机看看效果。红色灯是待机，绿色灯 是 开 机 指 示 ！ 延 长 和 开 关 指 示 灯 完 成 看 看 效果！！！！！找一根 D 口转串口线黄色线 12V 接高压板供电，黑色接高压板地线，红色接高压板 N/F 。再做一个四灯的，接法是一样的。用的时候把它插在电源D 型口上。打开开关，绿灯亮 电源工作 直接可以测...
