康凤萍梭式窑设计说明书

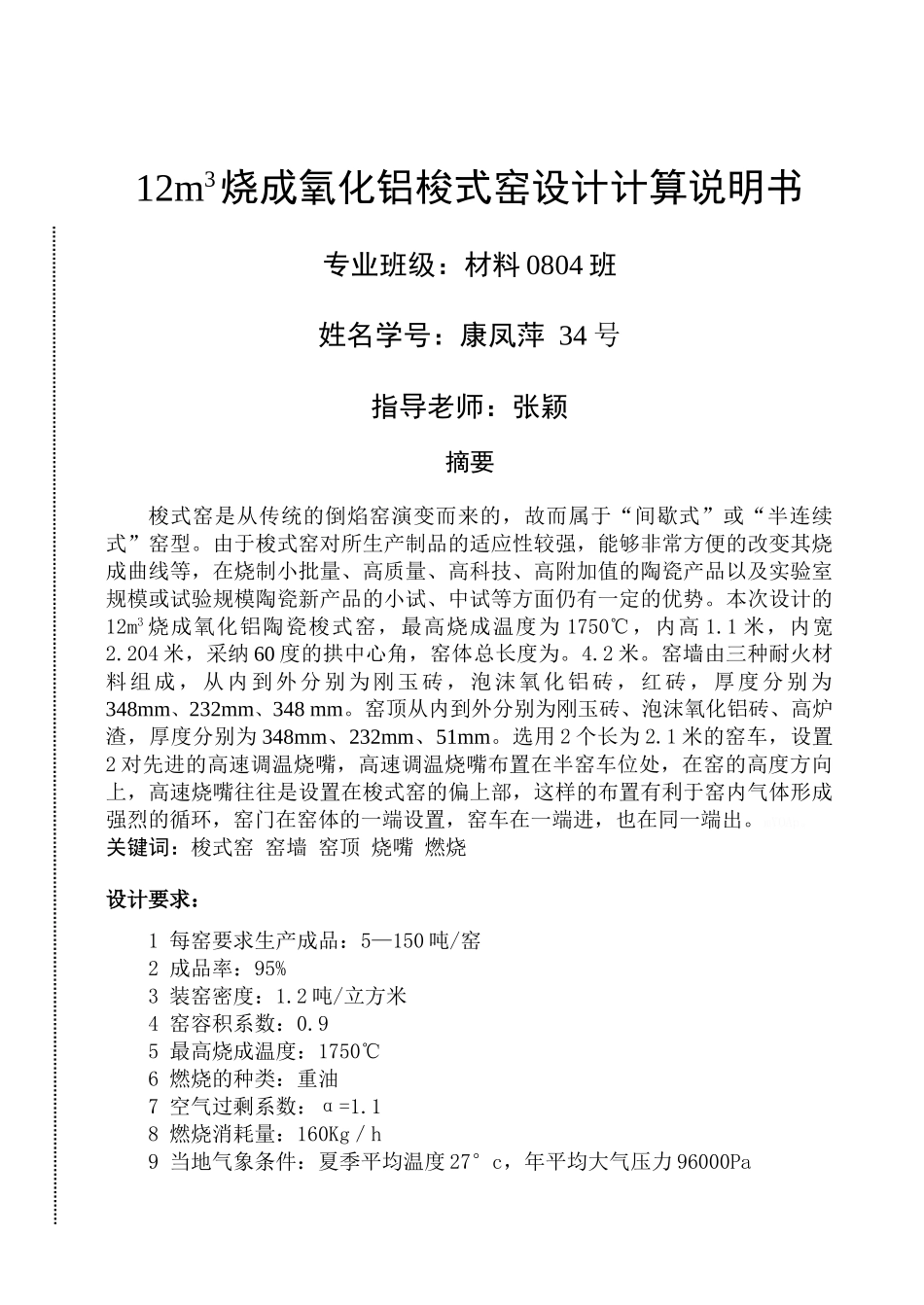

12m3烧成氧化铝梭式窑设计计算说明书专业班级：材料 0804 班姓名学号：康凤萍 34 号指导老师：张颖 摘要梭式窑是从传统的倒焰窑演变而来的，故而属于“间歇式”或“半连续式”窑型。由于梭式窑对所生产制品的适应性较强，能够非常方便的改变其烧成曲线等，在烧制小批量、高质量、高科技、高附加值的陶瓷产品以及实验室规模或试验规模陶瓷新产品的小试、中试等方面仍有一定的优势。本次设计的12m3 烧成氧化铝陶瓷梭式窑，最高烧成温度为 1750℃，内高 1.1 米，内宽2.204 米，采纳 60 度的拱中心角，窑体总长度为。4.2 米。窑墙由三种耐火材料组成，从内到外分别为刚玉砖，泡沫氧化铝砖，红砖，厚度分别为348mm、232mm、348 mm。窑顶从内到外分别为刚玉砖、泡沫氧化铝砖、高炉渣，厚度分别为 348mm、232mm、51mm。选用 2 个长为 2.1 米的窑车，设置2 对先进的高速调温烧嘴，高速调温烧嘴布置在半窑车位处，在窑的高度方向上，高速烧嘴往往是设置在梭式窑的偏上部，这样的布置有利于窑内气体形成强烈的循环，窑门在窑体的一端设置，窑车在一端进，也在同一端出。mYOAp。关键词：梭式窑 窑墙 窑顶 烧嘴 燃烧设计要求：1 每窑要求生产成品：5—150 吨/窑2 成品率：95% 3 装窑密度：1.2 吨/立方米4 窑容积系数：0.95 最高烧成温度：1750℃6 燃烧的种类：重油7 空气过剩系数：α=1.18 燃烧消耗量：160Kg／h9 当地气象条件：夏季平均温度 27°c，年平均大气压力 96000Pa目录1 窑体结构及主要尺寸的设计计算.................................3TUQxy。1.1 梭式窑内高的确定.......................................3Tr6ae。1.2 梭式窑内宽的确定.......................................3gL1LG。1.3 拱中心角的选择.........................................3deNuF。1.4 梭式窑总长度的确定.....................................3khy2q。2 窑体砌筑体的设计.............................................4Igi0h。2.1 砌筑体材质的选择.......................................4dKgtN。2.1.1 窑墙..............................................44uwWF。2.1.2 窑顶..............................................4tAldP。2.1.3 窑车..............................................4r1CZW。2.2 砌筑体尺寸的确定.......................................40q7AJ。2.2.1 窑墙尺寸的确定..................
