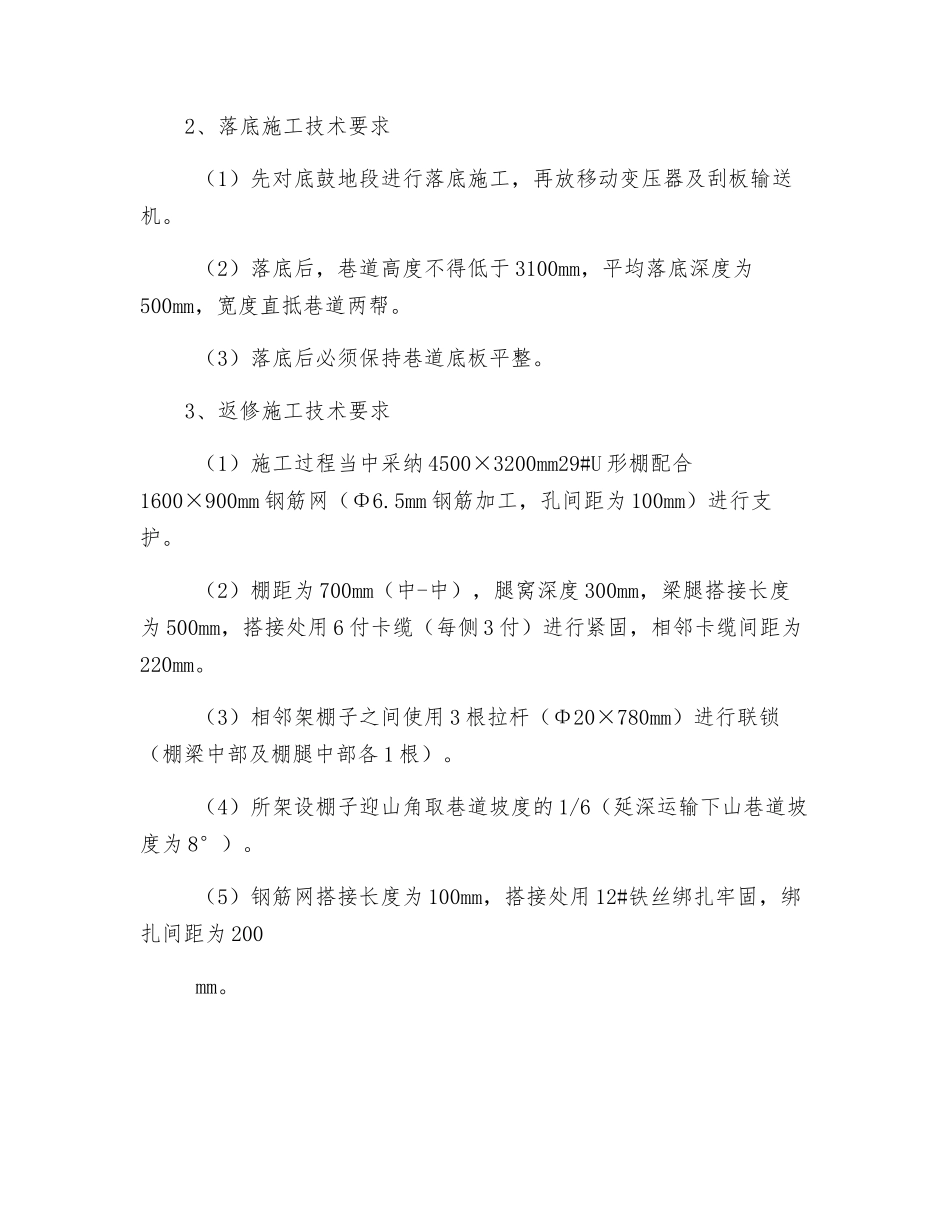

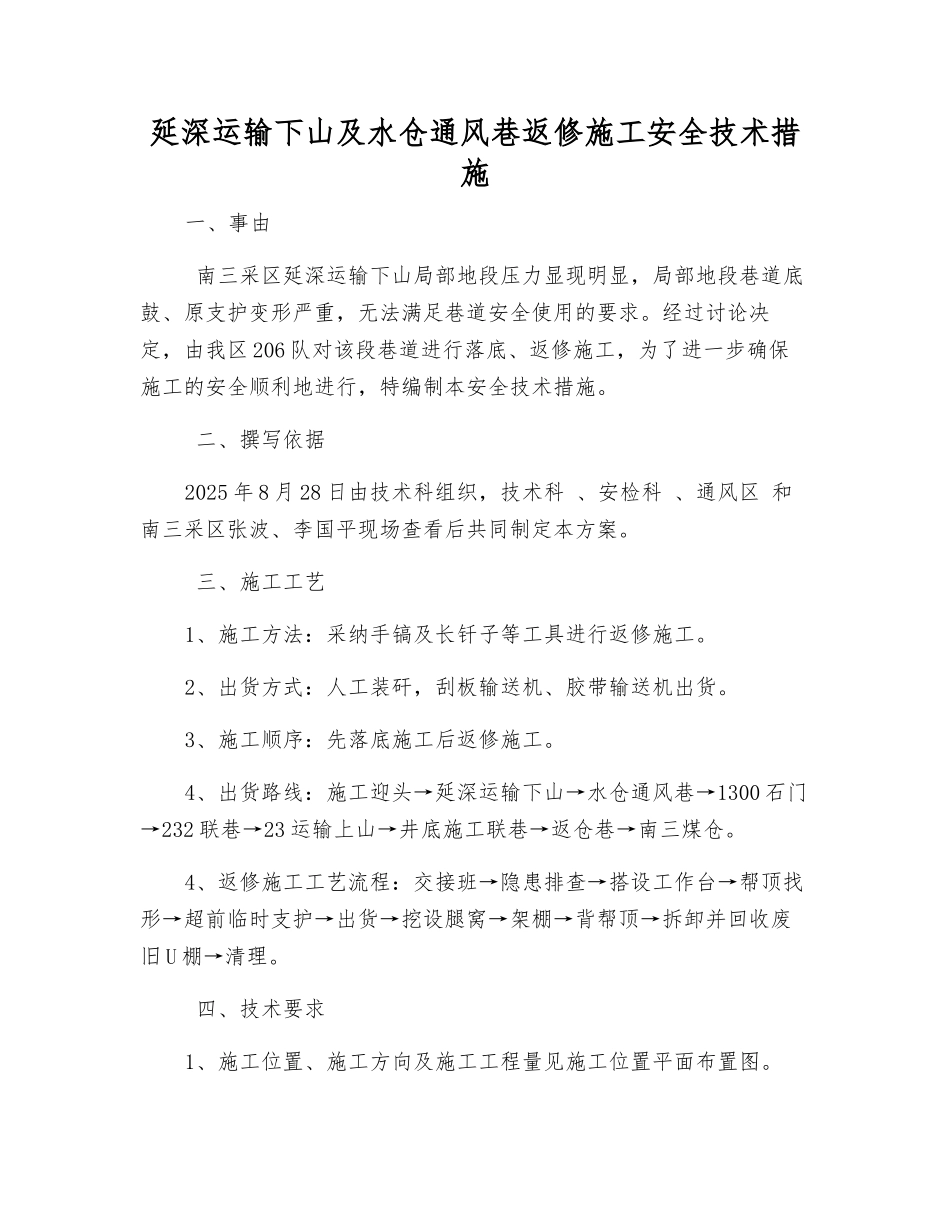

延深运输下山及水仓通风巷返修施工安全技术措施一、事由 南三采区延深运输下山局部地段压力显现明显，局部地段巷道底鼓、原支护变形严重，无法满足巷道安全使用的要求。经过讨论决定，由我区 206 队对该段巷道进行落底、返修施工，为了进一步确保施工的安全顺利地进行，特编制本安全技术措施。 二、撰写依据2025 年 8 月 28 日由技术科组织，技术科 、安检科 、通风区 和南三采区张波、李国平现场查看后共同制定本方案。 三、施工工艺1、施工方法：采纳手镐及长钎子等工具进行返修施工。2、出货方式：人工装矸，刮板输送机、胶带输送机出货。3、施工顺序：先落底施工后返修施工。4、出货路线：施工迎头→延深运输下山→水仓通风巷→1300 石门→232 联巷→23 运输上山→井底施工联巷→返仓巷→南三煤仓。4、返修施工工艺流程：交接班→隐患排查→搭设工作台→帮顶找形→超前临时支护→出货→挖设腿窝→架棚→背帮顶→拆卸并回收废旧 U 棚→清理。 四、技术要求1、施工位置、施工方向及施工工程量见施工位置平面布置图。2、落底施工技术要求 （1）先对底鼓地段进行落底施工，再放移动变压器及刮板输送机。 （2）落底后，巷道高度不得低于 3100mm，平均落底深度为500mm，宽度直抵巷道两帮。 （3）落底后必须保持巷道底板平整。3、返修施工技术要求 （1）施工过程当中采纳 4500×3200mm29#U 形棚配合1600×900mm 钢筋网（Φ6.5mm 钢筋加工，孔间距为 100mm）进行支护。 （2）棚距为 700mm（中-中），腿窝深度 300mm，梁腿搭接长度为 500mm，搭接处用 6 付卡缆（每侧 3 付）进行紧固，相邻卡缆间距为220mm。 （3）相邻架棚子之间使用 3 根拉杆（Φ20×780mm）进行联锁（棚梁中部及棚腿中部各 1 根）。 （4）所架设棚子迎山角取巷道坡度的 1/6（延深运输下山巷道坡度为 8°）。 （5）钢筋网搭接长度为 100mm，搭接处用 12#铁丝绑扎牢固，绑扎间距为 200 mm。 （6）帮顶采纳背板背严接实，背板顺巷布置，且平行于巷道中、腰线，背板间距不大于 300mm；空顶处用圆木、半圆木背严接实，空帮地段用编织袋装矸填实。 （7）返修施工过程当中，找形找够一架棚子位置时必须及时架棚。4、顶板找形过程当中，采纳废旧 U 棚加工的串板（长度为1750mm）从迎头往外第一架棚子与第二架棚子之间往迎头施工撞楔作为临时控顶。撞楔一端与后方 U 棚棚梁搭接长度不小于 200mm，另一端直抵前方围岩。撞楔间距为 6...
