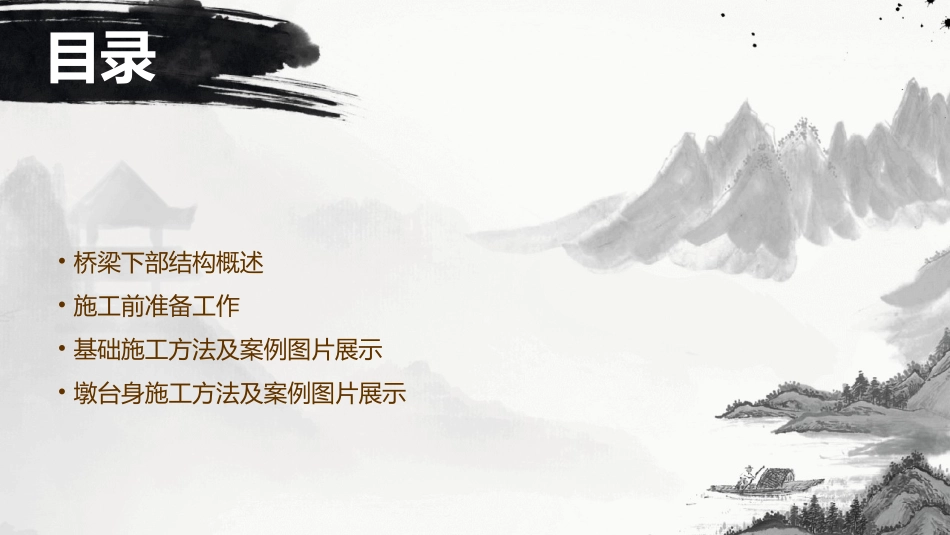

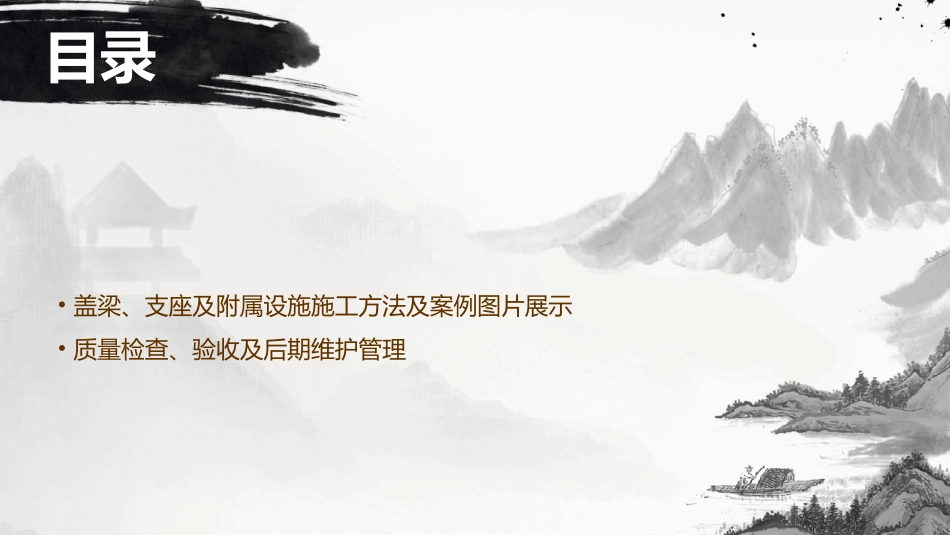

桥梁下部施工案例图片(PPT)目录•桥梁下部结构概述•施工前准备工作•基础施工方法及案例图片展示•墩台身施工方法及案例图片展示目录•盖梁、支座及附属设施施工方法及案例图片展示•质量检查、验收及后期维护管理01桥梁下部结构概述桥梁下部结构是桥梁的重要组成部分，包括桥墩、桥台和基础等，用于支撑桥梁上部结构并传递荷载至地基。定义根据桥梁形式和受力特点，桥梁下部结构可分为重力式、轻型、框架式、桩柱式等多种类型。分类定义与分类桥梁下部结构作为桥梁的支撑体系，承受着桥梁上部结构的全部荷载，并将其传递至地基。支撑作用稳定性保障影响桥梁性能合理的下部结构设计能够确保桥梁在各种荷载和环境条件下的稳定性和安全性。下部结构的设计和施工质量直接影响桥梁的整体性能和使用寿命。030201桥梁下部结构重要性桥梁下部结构设计应遵循安全、经济、适用和美观的原则，同时考虑地质、水文、气候等自然条件。设计原则设计过程中需遵循国家和行业相关规范，如《公路桥涵设计规范》、《铁路桥涵设计规范》等，确保设计的安全性和合规性。设计规范施工过程中应遵循相应的施工规范和安全操作规程，确保施工质量和安全。施工规范设计原则与规范02施工前准备工作了解施工区域的地形、地貌、水文地质等自然条件，为后续施工提供基础数据。勘察地形地貌使用全站仪等测量设备，精确测量桥梁轴线的位置和高程，确保施工的准确性。测量桥梁轴线根据桥梁设计图纸和现场实际情况，确定桥墩的准确位置，并进行标记。桥墩位置确定现场勘察与测量施工流程设计制定详细的施工流程，包括基础施工、墩身施工、上部结构安装等各个环节的施工顺序和时间安排。施工方法选择根据桥梁类型、结构特点、施工条件等因素，选择合适的施工方法，如支架现浇法、悬臂浇筑法等。安全措施制定针对施工过程中可能出现的安全隐患，制定相应的安全措施，如高处作业安全防护、临时用电安全等。施工方案制定材料设备准备材料采购与检验按照设计要求，采购合格的材料，如钢筋、水泥、砂石等，并进行严格的检验，确保材料质量符合要求。设备租赁与调试根据施工需要，租赁相应的施工设备，如吊车、混凝土搅拌站等，并进行调试和试运行，确保设备状态良好。材料设备运输与存放合理安排材料设备的运输和存放，避免材料损坏和设备故障，确保施工的顺利进行。03基础施工方法及案例图片展示场地平整测量放样开挖基坑基础施工明挖基础施工方法在施工前，需要对桥梁下部结构所在场地进行平整，清除杂物和障碍物，为后续施工创造良好条件。按照放样结果，采用挖掘机等机械进行基坑开挖，注意保持基坑壁的稳定。根据设计图纸和现场实际情况，进行测量放样，确定基础的位置和尺寸。在基坑内浇筑混凝土或砌筑砖石等材料，形成桥梁下部结构的基础。桩位测量桩机就位打桩接桩与送桩桩基础施工方法01020304在施工前，需要进行桩位测量，确定每根桩的准确位置。将桩机移至指定位置，并进行调试和检查，确保桩机正常工作。启动桩机，将桩锤提升至一定高度后自由落下，重复打击桩顶，使桩逐渐沉入土中。当桩顶打至接近地面时，需要进行接桩或送桩，以保证桩顶达到设计标高。对施工场地进行平整和压实，确保沉井施工的顺利进行。场地准备制作沉井沉井下沉封底与填充根据设计要求，在工厂或现场制作沉井，包括井壁、隔墙、刃脚等部分。将制作好的沉井运至施工现场，通过挖土或水力冲刷的方式使沉井逐渐下沉至设计标高。当沉井下沉至设计标高后，进行封底施工，并在井内填充砂石等材料，以增加基础的承载能力。沉井基础施工方法04墩台身施工方法及案例图片展示钢筋加工01按照设计图纸要求，对钢筋进行下料、弯曲、捆绑等加工，确保钢筋的准确性和稳定性。钢筋安装02在墩台身模板内，按照设计要求将加工好的钢筋进行安装，包括纵向钢筋、横向钢筋、箍筋等，确保钢筋的间距、保护层厚度等满足规范要求。钢筋连接03对于需要连接的钢筋，采用焊接、机械连接等方式进行连接，确保连接质量和稳定性。钢筋加工与安装123根据墩台身的结构形式和尺寸要求，选择合适的模板材料和制作工艺，制作出符合要求的模板。模板制作在墩台身施工位置搭设支...
