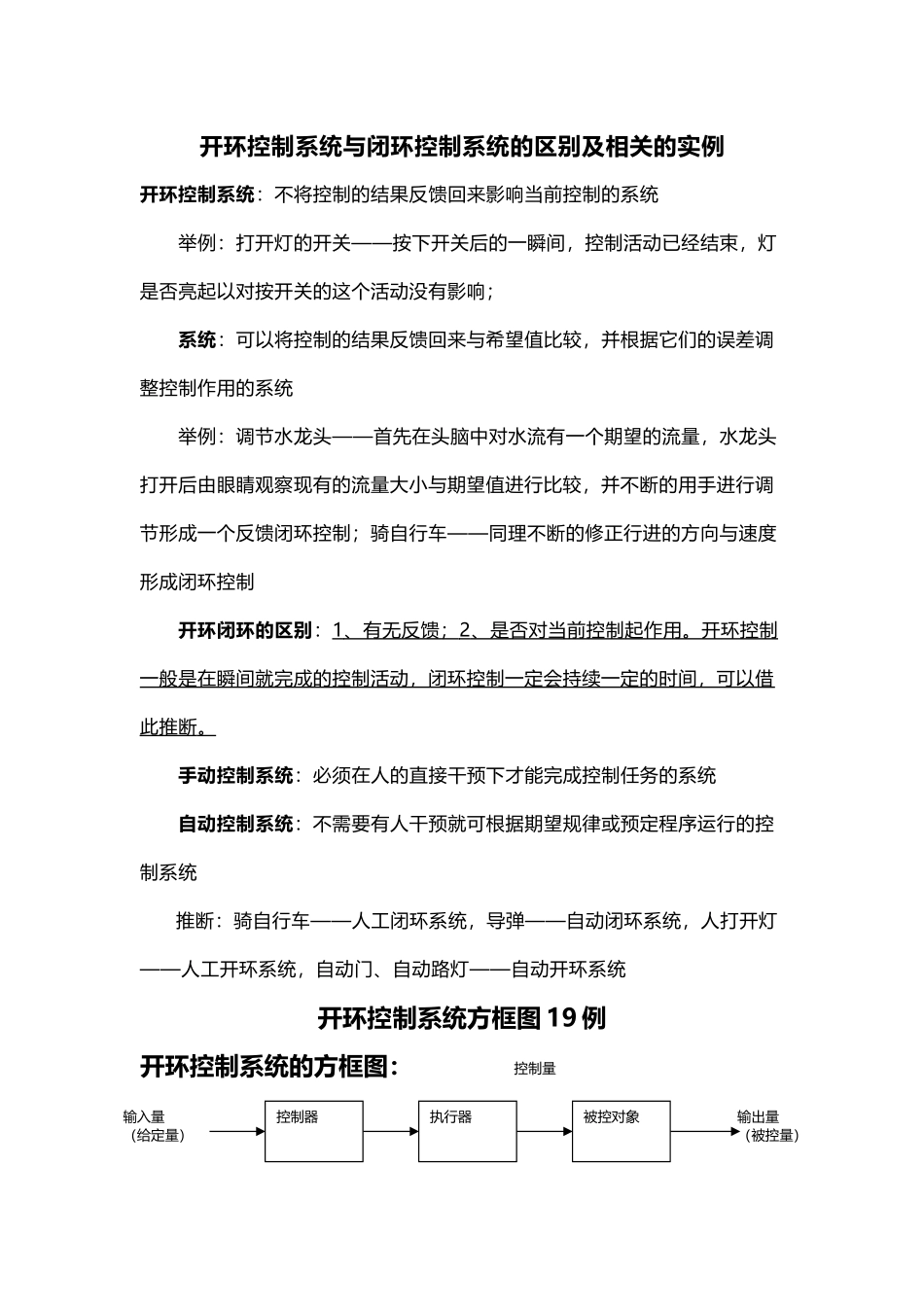

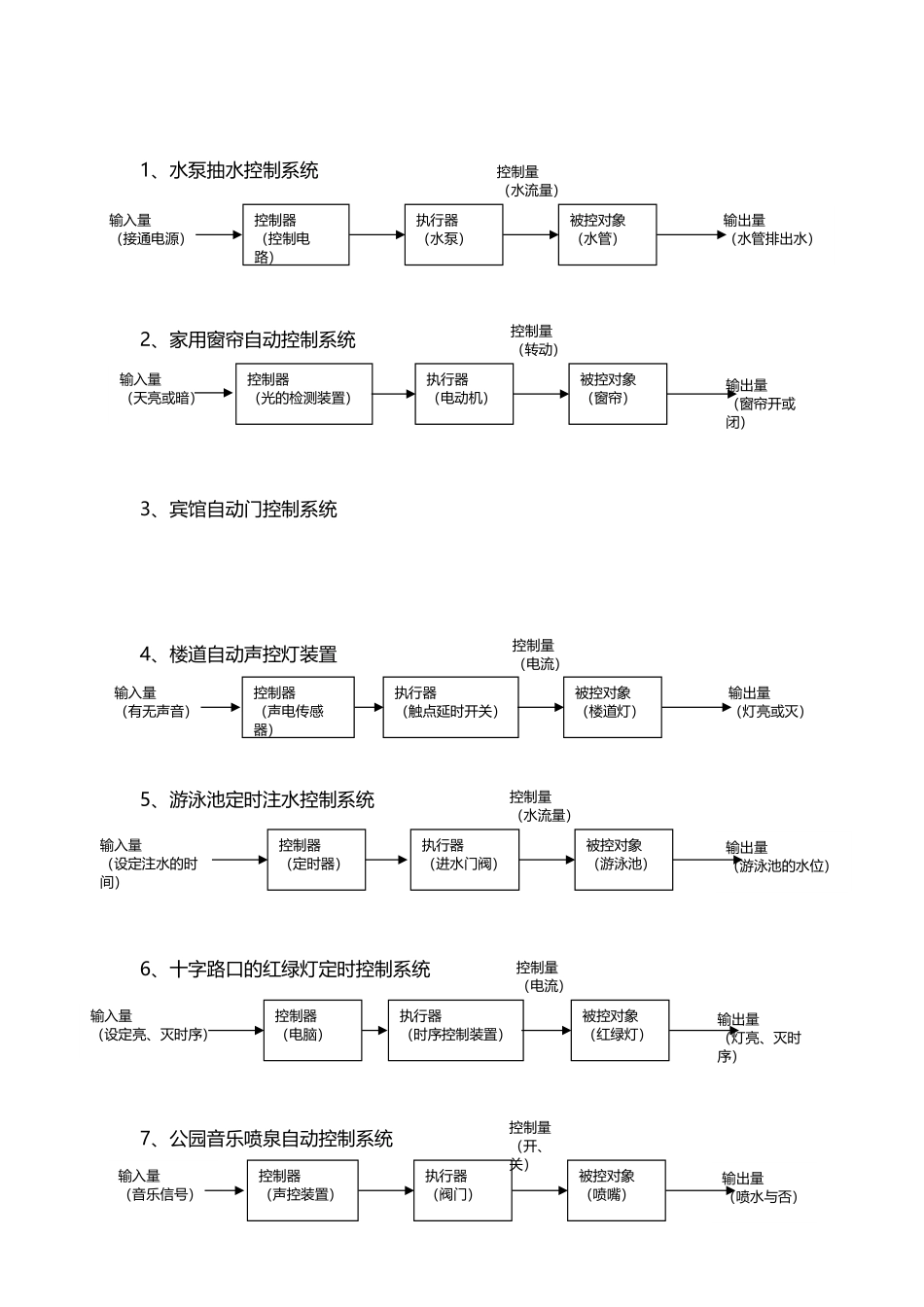

开环控制系统和闭环控制系统的区别与相关(6 页)Good is good, but better carries it.精益求精，善益求善。开环控制系统与闭环控制系统的区别及相关的实例开环控制系统：不将控制的结果反馈回来影响当前控制的系统 举例：打开灯的开关——按下开关后的一瞬间，控制活动已经结束，灯是否亮起以对按开关的这个活动没有影响； 系统：可以将控制的结果反馈回来与希望值比较，并根据它们的误差调整控制作用的系统 举例：调节水龙头——首先在头脑中对水流有一个期望的流量，水龙头打开后由眼睛观察现有的流量大小与期望值进行比较，并不断的用手进行调节形成一个反馈闭环控制；骑自行车——同理不断的修正行进的方向与速度形成闭环控制 开环闭环的区别：1 、有无反馈； 2 、是否对当前控制起作用。开环控制 一般是在瞬间就完成的控制活动，闭环控制一定会持续一定的时间，可以借此推断 。 手动控制系统：必须在人的直接干预下才能完成控制任务的系统 自动控制系统：不需要有人干预就可根据期望规律或预定程序运行的控制系统推断：骑自行车——人工闭环系统，导弹——自动闭环系统，人打开灯——人工开环系统，自动门、自动路灯——自动开环系统开环控制系统方框图 19 例开环控制系统的方框图：输入量（给定量）控制器执行器被控对象输出量（被控量）控制量1、水泵抽水控制系统2、家用窗帘自动控制系统3、宾馆自动门控制系统4、楼道自动声控灯装置5、游泳池定时注水控制系统6、十字路口的红绿灯定时控制系统7、公园音乐喷泉自动控制系统输入量（接通电源）控制器（控制电路）执行器（水泵）被控对象（水管）输出量（水管排出水）控制量（水流量）输入量（天亮或暗）控制器（光的检测装置）执行器（电动机）被控对象（窗帘）输出量（窗帘开或闭）控制量（转动）输入量（设定注水的时间）控制器（定时器）执行器（进水门阀）被控对象（游泳池）输出量（游泳池的水位）控制量（水流量）输入量（设定亮、灭时序）控制器（电脑）执行器（时序控制装置）被控对象（红绿灯）输出量（灯亮、灭时序）控制量（电流）输入量（音乐信号）控制器（声控装置）执行器（阀门）被控对象（喷嘴）输出量（喷水与否）控制量（开、关）输入量（有无声音）控制器（声电传感器）执行器（触点延时开关）被控对象（楼道灯）输出量（灯亮或灭）控制量（电流）8、自动升旗控制系统9、宾馆火灾自动报警系统10、宾馆自动叫醒服务系统11、活动猴控制系统12、公共汽...
