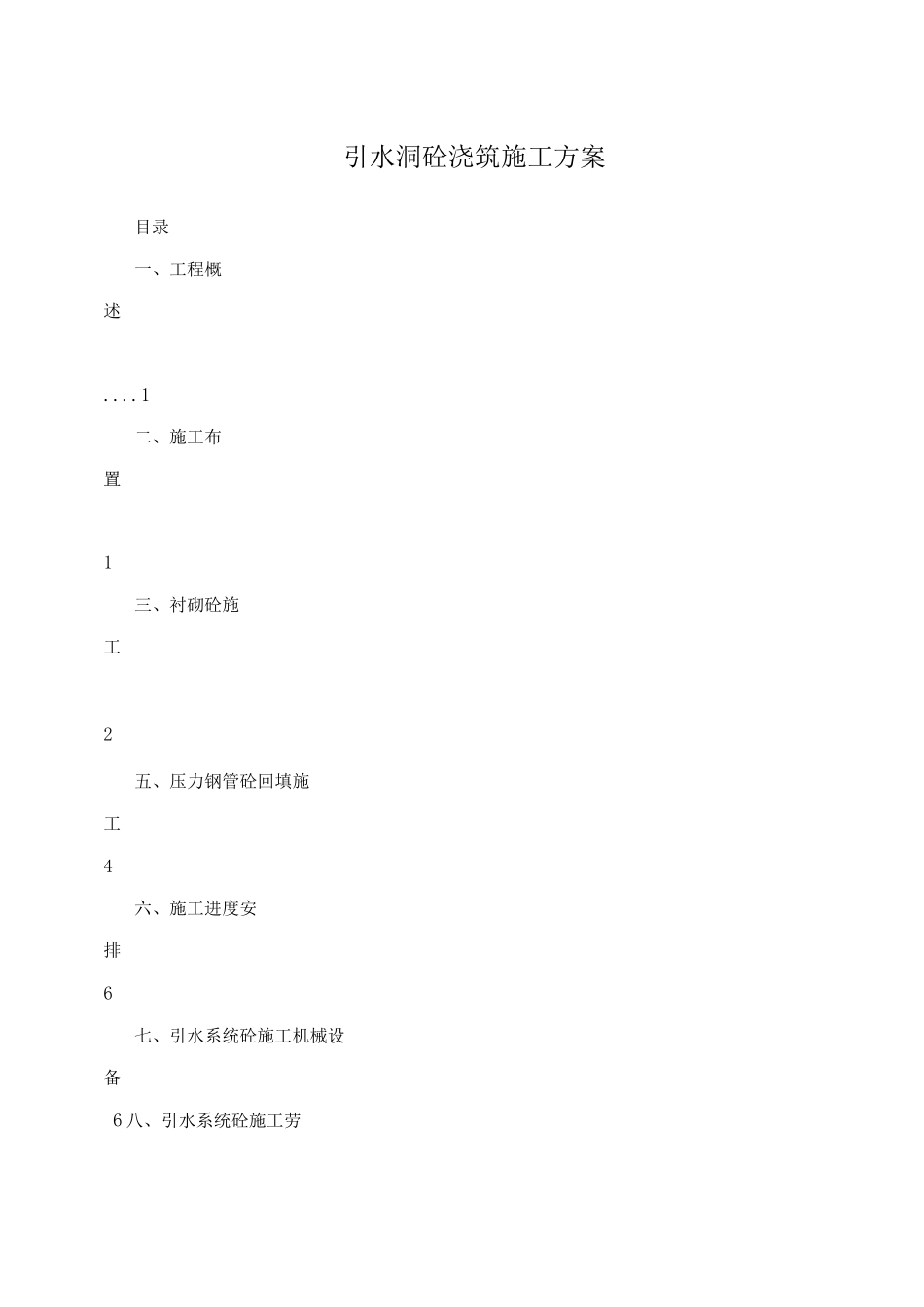

引水洞砼浇筑施工方案

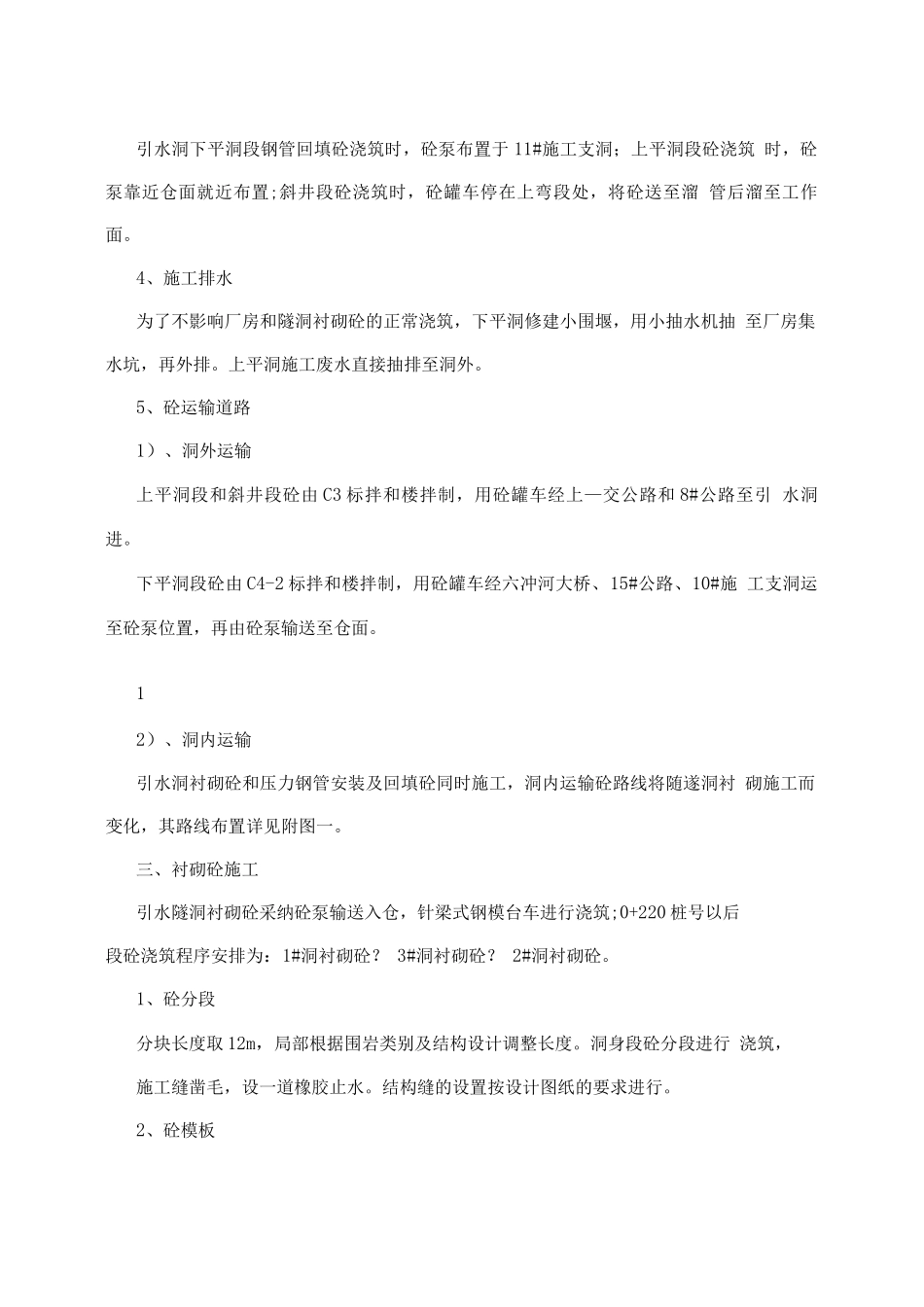

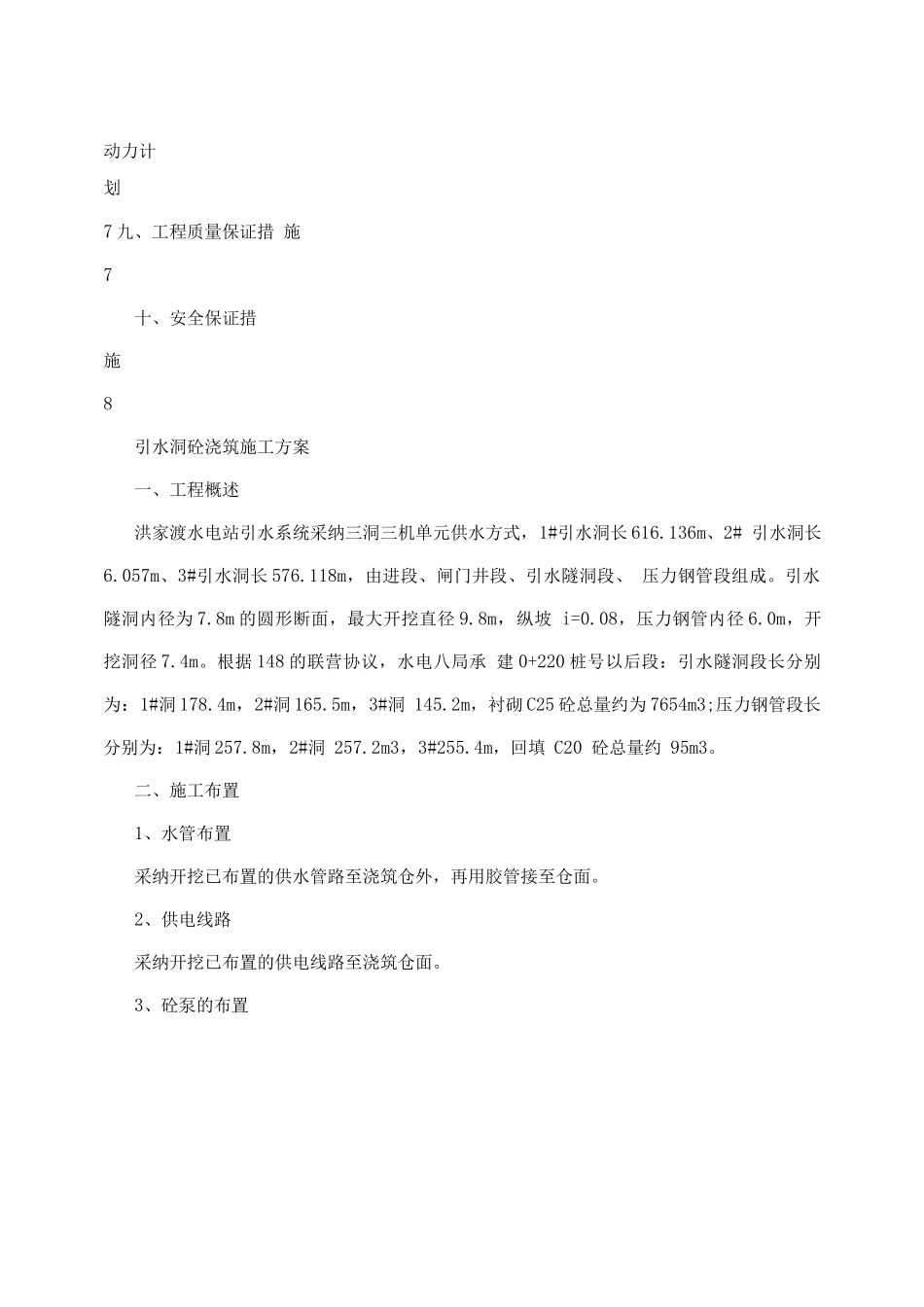

引水洞砼浇筑施工方案目录一、工程概述....1二、施工布置1三、衬砌砼施工2五、压力钢管砼回填施工4六、施工进度安排6七、引水系统砼施工机械设备 6 八、引水系统砼施工劳动力计划7 九、工程质量保证措 施7十、安全保证措施8引水洞砼浇筑施工方案一、工程概述洪家渡水电站引水系统采纳三洞三机单元供水方式，1#引水洞长 616.136m、2# 引水洞长6.057m、3#引水洞长 576.118m，由进段、闸门井段、引水隧洞段、 压力钢管段组成。引水隧洞内径为 7.8m 的圆形断面，最大开挖直径 9.8m，纵坡 i=0.08，压力钢管内径 6.0m，开挖洞径 7.4m。根据 148 的联营协议，水电八局承 建 0+220 桩号以后段：引水隧洞段长分别为：1#洞 178.4m，2#洞 165.5m，3#洞 145.2m，衬砌 C25 砼总量约为 7654m3;压力钢管段长分别为：1#洞 257.8m，2#洞 257.2m3，3#255.4m，回填 C20 砼总量约 95m3。二、施工布置1、水管布置采纳开挖已布置的供水管路至浇筑仓外，再用胶管接至仓面。2、供电线路采纳开挖已布置的供电线路至浇筑仓面。3、砼泵的布置引水洞下平洞段钢管回填砼浇筑时，砼泵布置于 11#施工支洞；上平洞段砼浇筑 时，砼泵靠近仓面就近布置;斜井段砼浇筑时，砼罐车停在上弯段处，将砼送至溜 管后溜至工作面。4、施工排水为了不影响厂房和隧洞衬砌砼的正常浇筑，下平洞修建小围堰，用小抽水机抽 至厂房集水坑，再外排。上平洞施工废水直接抽排至洞外。5、砼运输道路1）、洞外运输上平洞段和斜井段砼由 C3 标拌和楼拌制，用砼罐车经上—交公路和 8#公路至引 水洞进。下平洞段砼由 C4-2 标拌和楼拌制，用砼罐车经六冲河大桥、15#公路、10#施 工支洞运至砼泵位置，再由砼泵输送至仓面。12）、洞内运输引水洞衬砌砼和压力钢管安装及回填砼同时施工，洞内运输砼路线将随遂洞衬 砌施工而变化，其路线布置详见附图一。三、衬砌砼施工引水隧洞衬砌砼采纳砼泵输送入仓，针梁式钢模台车进行浇筑;0+220 桩号以后段砼浇筑程序安排为：1#洞衬砌砼？ 3#洞衬砌砼？ 2#洞衬砌砼。1、砼分段分块长度取 12m，局部根据围岩类别及结构设计调整长度。洞身段砼分段进行 浇筑，施工缝凿毛，设一道橡胶止水。结构缝的设置按设计图纸的要求进行。2、砼模板引水隧洞衬砌砼采纳针梁式钢模台车进行浇筑，一次浇筑成圆形设计断面，封 头立木模，预留进人孔，待砼浇到时再进行封堵。引水洞第四渐变段衬砌砼采纳钢 木级合异型模板，分两期浇筑，在腰线下...
