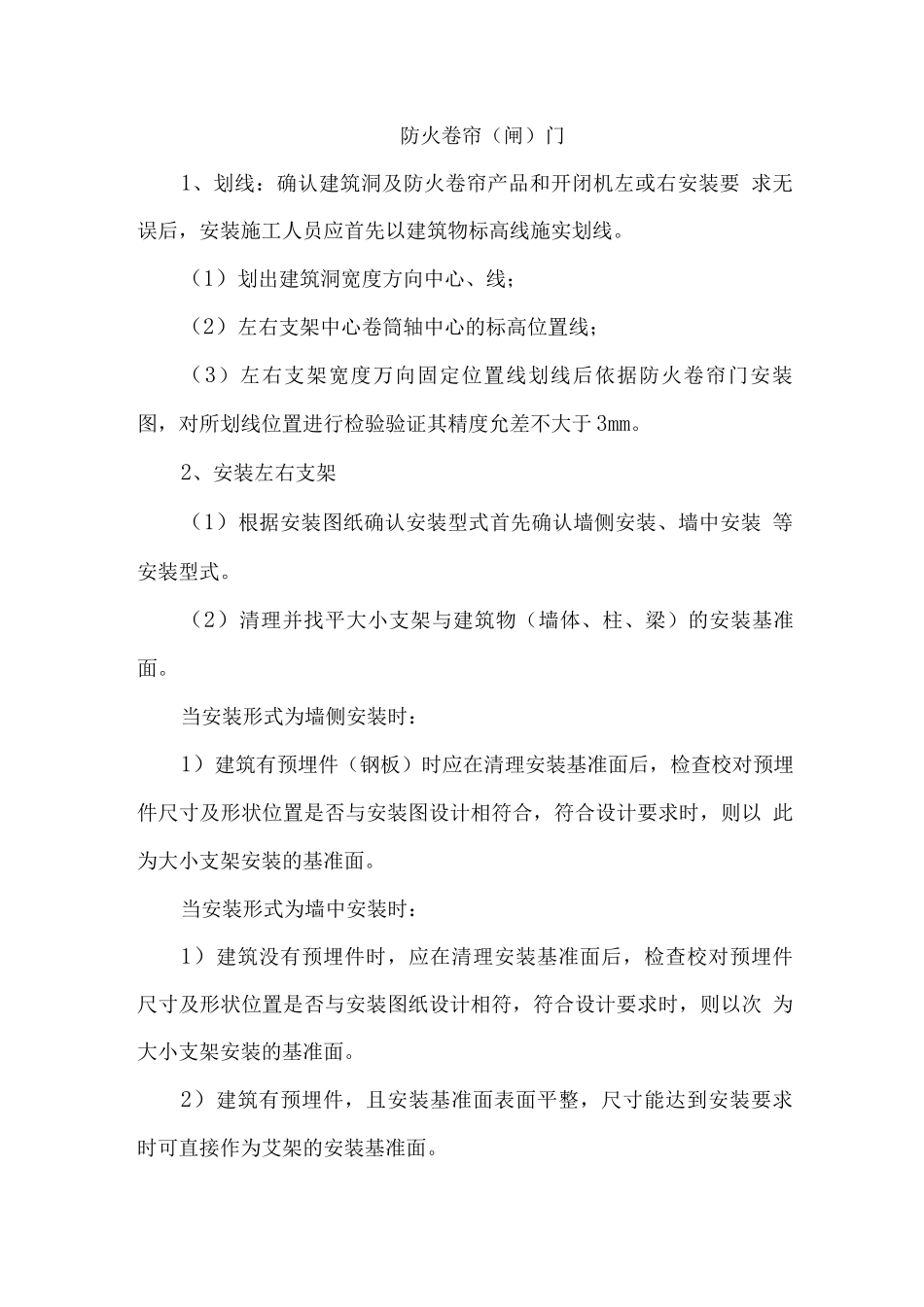

防火卷帘（闸）门1、划线：确认建筑洞及防火卷帘产品和开闭机左或右安装要 求无误后，安装施工人员应首先以建筑物标高线施实划线。（1）划出建筑洞宽度方向中心、线；（2）左右支架中心卷筒轴中心的标高位置线；（3）左右支架宽度万向固定位置线划线后依据防火卷帘门安装 图，对所划线位置进行检验验证其精度允差不大于 3mm。2、安装左右支架（1）根据安装图纸确认安装型式首先确认墙侧安装、墙中安装 等安装型式。（2）清理并找平大小支架与建筑物（墙体、柱、梁）的安装基准 面。当安装形式为墙侧安装时：1）建筑有预埋件（钢板）时应在清理安装基准面后，检查校对预埋 件尺寸及形状位置是否与安装图设计相符合，符合设计要求时，则以 此为大小支架安装的基准面。当安装形式为墙中安装时：1）建筑没有预埋件时，应在清理安装基准面后，检查校对预埋件 尺寸及形状位置是否与安装图纸设计相符，符合设计要求时，则以次 为大小支架安装的基准面。2）建筑有预埋件，且安装基准面表面平整，尺寸能达到安装要求 时可直接作为艾架的安装基准面。3）当支架安装基准面在建筑结构侧面和柱申表面时，结构侧表面 应设预埋件;并用安全适用的膨胀螺栓固定，柱中表面及位置达到安 装要求，则以此二表面作为大小支架的安装基准面。4）要求墙侧装支架表面应垂直于安装基准面，墙中间安装时其文架轴头 中心线垂直于安装基准面。安装后，左右二支架轴头（轴承）中心应同轴，其不同轴度在全长 范围内不大于 2mm。当采纳钢质膨胀螺栓时，其胀栓的最小埋入深度应符合规定。当卷帘自重超大而需要时，可采纳焊接加固以保证支架的安装， 安全可靠，运行稳定。凡焊接处应无虚焊，夹渣，焊后应除渣，并作防锈处理。3、卷筒轴的安装（1）用配套规定的螺栓将开闭机安装于传动支架上，并连接套 筒滚子链。（2）要求开闭机轴线应平行于卷筒轴中心、线；手动链条出应垂直于地面；两链轮轮宽的对称平面应在同一平面内，并且两链轮轴线问应平 行；链条松边下垂度不大于 6mm;链条安装后应采纳 HJ5O 机械油或用钙基润滑脂润滑。4、空载试车（1）开闭机安装后，采纳零时电源，接通电器控制箱及开闭机，实施空载试车。注意开闭机的接线相序，应与交付时的接线相序一致。（2）空载电动试运行前，应首先使用开闭机的手动拉链，拉动 试运行，无误万可电动试运行。（3）观察运行中支架，卷筒轴运转是否灵活可靠，稳定。有无 异常，要求卷筒轴在运行中其径向跳动量不...
