《阀门培训》VIP专享VIP免费

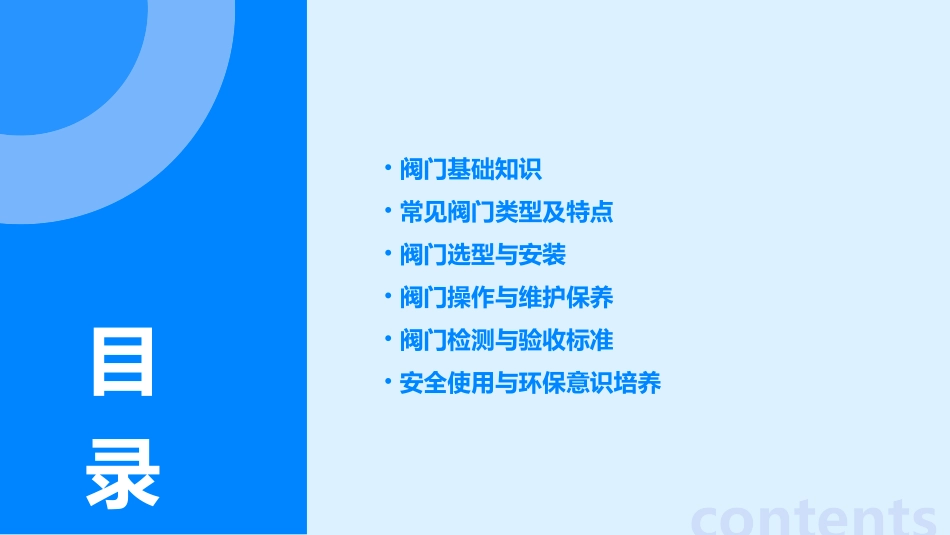

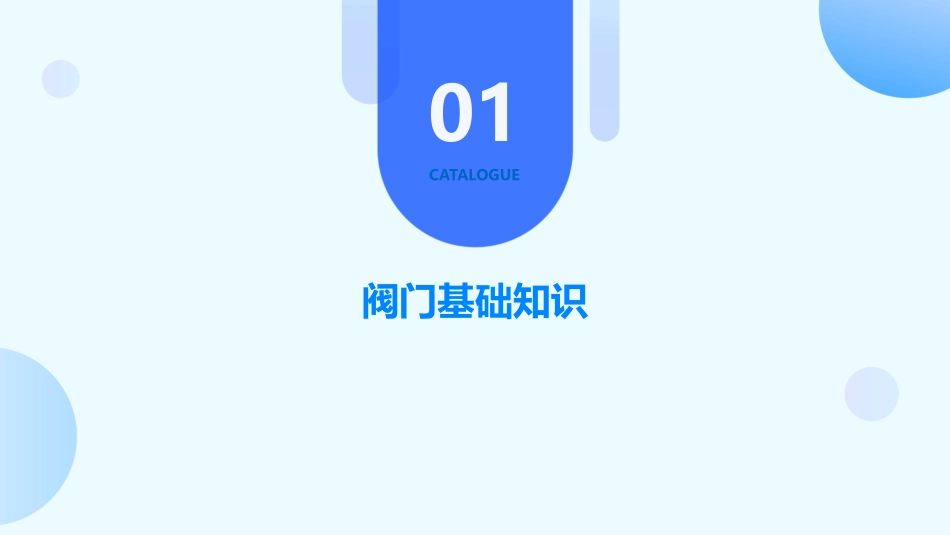

《阀门培训》•阀门基础知识•常见阀门类型及特点•阀门选型与安装•阀门操作与维护保养•阀门检测与验收标准•安全使用与环保意识培养contents目录阀门基础知识01CATALOGUE阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。根据用途、驱动方式、结构形式、公称压力、密封面材料、连接形式等标准可分为多种类型，如截止阀、闸阀、蝶阀、球阀、安全阀等。阀门定义与分类阀门分类阀门定义驱动装置包括手柄、齿轮、电动装置等，用于驱动阀瓣开启或关闭。阀座密封面，与阀瓣紧密配合，保证密封性能。阀瓣启闭件，用于截断或接通介质流通。阀体阀门的主体部分，与管道连接，承受介质压力。阀盖与阀体相连，构成阀门的内腔。阀门结构组成通过旋转手轮使阀瓣在阀座内做升降运动，从而改变阀门的开启程度，达到调节流量的目的。截止阀工作原理通过旋转手轮使闸板在阀体内做升降运动，从而改变阀门的开启程度，实现截断或接通介质流通的功能。闸阀工作原理通过旋转手轮使蝶板在阀体内做旋转运动，从而改变阀门的开启程度，达到调节流量的目的。蝶阀工作原理通过旋转球体使球体上的通道与管道轴线形成不同的角度，从而改变阀门的开启程度，实现截断或接通介质流通的功能。球阀工作原理阀门工作原理常见阀门类型及特点02CATALOGUE结构简单，制造和维修比较方便。工作行程小，启闭时间短。密封性好，密封面间摩擦力小，寿命较长。流体阻力大，开启和关闭时所需力较大。01020304截止阀010204闸阀流体阻力小，密封面受介质的冲刷和侵蚀小。开闭较省力，介质流向不受限制，不扰流、不降低压力。形体简单，结构长度短，制造工艺性好，适用范围广。密封面之间易引起冲蚀和擦伤，维修比较困难。03启闭迅速，流阻系数小。紧密可靠，密封性能好。结构简单、体积小、重量轻。操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。球阀结构简单、体积小、重量轻、材料耗用省、安装尺寸小、驱动力矩小、操作简便迅速。具有良好的流量调节功能和关闭密封特性。在大口径管道上应用较多，适用于输送水、油、气等介质。蝶阀结构简单、密封性能好。便于维修，流体阻力小。能用于含硬质悬浮颗粒的介质，由于介质只与阀体和隔膜接触，所以无需填料函，不存在填料泄漏问题。隔膜阀阀门选型与安装03CATALOGUE根据管道介质、温度和压力等参数选择合适的阀门类型和材质。注意阀门的连接方式和法兰标准，确保与管道系统相匹配。考虑阀门的流通能力（Cv值）和管道系统的流量要求。了解阀门的操作方式和执行机构，选择适合现场条件的阀门。选型原则及注意事项检查阀门型号、规格和材质是否符合设计要求。检查阀门密封面是否完好，如有损坏应及时更换。安装前准备工作清理管道内杂物，确保管道内部干净。准备安装所需的工具和材料，如螺栓、垫片、密封胶等。安装步骤与规范按照阀门安装示意图将阀门安装在管道上，注意阀门的流向应与管道流向一致。调整阀门位置，确保阀门的操作机构和手轮便于操作。紧固法兰连接螺栓，注意螺栓的拧紧力矩应符合规范要求。在法兰连接处涂抹密封胶，确保密封效果良好。安装完成后，检查阀门开关是否灵活，有无泄漏现象。阀门操作与维护保养04CATALOGUE按照正确的开启方向和顺序，缓慢开启阀门，避免猛烈冲击和损坏。开启阀门在关闭前，确保管道内介质已经停止流动，然后按照正确的关闭方向和顺序，逐渐关闭阀门。关闭阀门在操作阀门时，要保持平稳、缓慢，避免过度用力或猛烈撞击。同时，要时刻关注阀门的工作状态，确保安全。注意事项操作方法及注意事项每天对阀门进行外观检查、清洁和润滑，确保阀门处于良好状态。日常维护定期维护特殊维护根据阀门的使用频率和工作环境，制定定期维护计划，包括清洗、检查、更换密封件等。对于长期停用或特殊环境下的阀门，需要进行特殊维护，如防锈、防腐、防水等。030201维护保养周期与内容泄漏故障卡涩故障电动装置故障其他故障常见故障排查与处理检查阀门的密封件是否损坏或老化，及时更换；检查阀门的紧固螺栓是否松动，及时紧固。检查电源和电路是否正常，及时修复；检查电动机和传动...
