扣件式三排钢管悬挑外脚手架施工组织方案

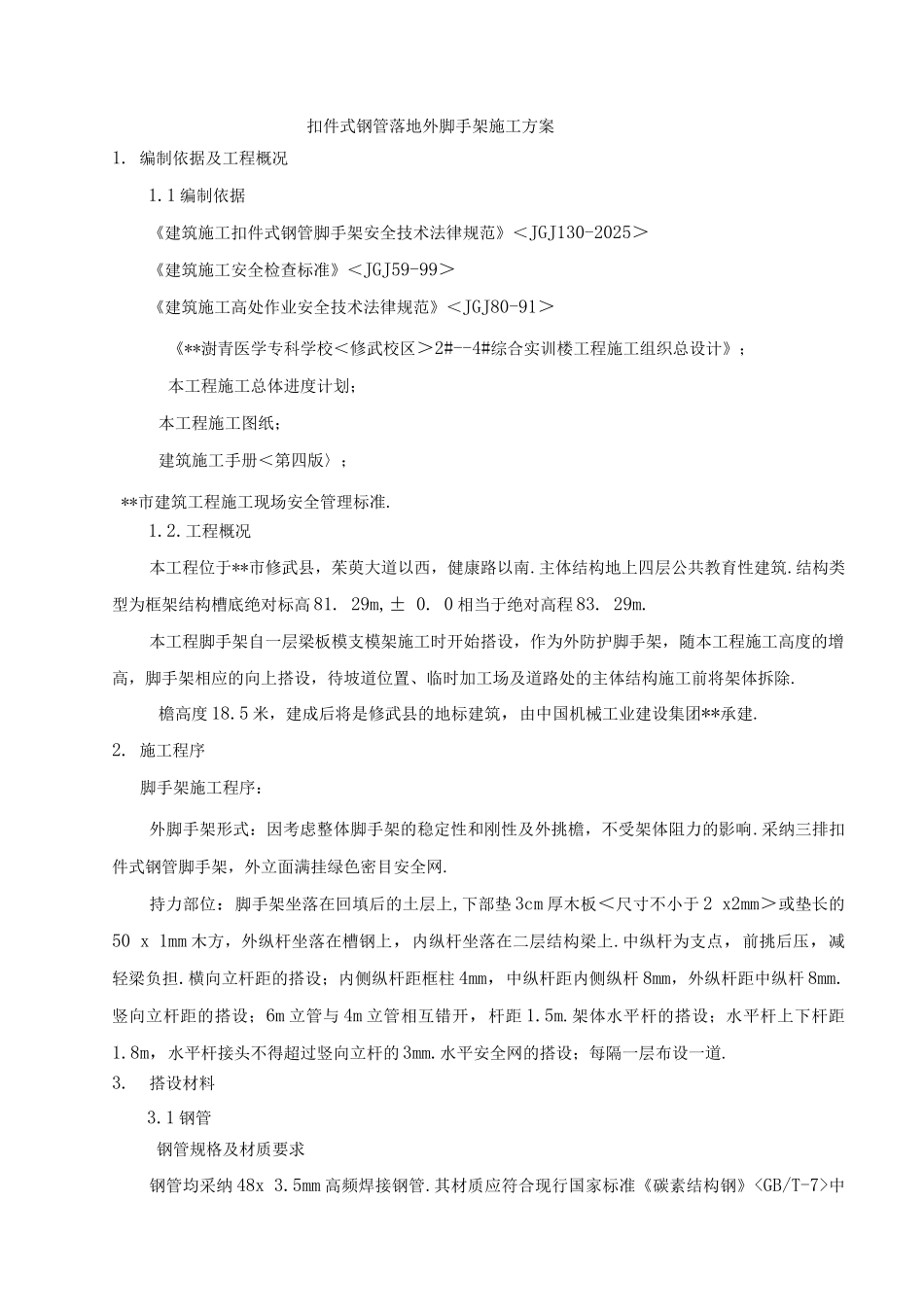

扣件式钢管落地外脚手架施工方案1. 编制依据及工程概况1.1 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》＜JGJ130-2025＞《建筑施工安全检查标准》＜JGJ59-99＞《建筑施工高处作业安全技术法律规范》＜JGJ80-91＞《**澍青医学专科学校＜修武校区＞2#--4#综合实训楼工程施工组织总设计》；本工程施工总体进度计划；本工程施工图纸；建筑施工手册＜第四版〉；**市建筑工程施工现场安全管理标准.1.2.工程概况本工程位于**市修武县，茱萸大道以西，健康路以南.主体结构地上四层公共教育性建筑.结构类型为框架结构槽底绝对标高 81. 29m,± 0. 0 相当于绝对高程 83. 29m.本工程脚手架自一层梁板模支模架施工时开始搭设，作为外防护脚手架，随本工程施工高度的增高，脚手架相应的向上搭设，待坡道位置、临时加工场及道路处的主体结构施工前将架体拆除.檐高度 18.5 米，建成后将是修武县的地标建筑，由中国机械工业建设集团**承建.2. 施工程序脚手架施工程序：外脚手架形式：因考虑整体脚手架的稳定性和刚性及外挑檐，不受架体阻力的影响.采纳三排扣件式钢管脚手架，外立面满挂绿色密目安全网.持力部位：脚手架坐落在回填后的土层上,下部垫 3cm 厚木板＜尺寸不小于 2 x2mm＞或垫长的50 x 1mm 木方，外纵杆坐落在槽钢上，内纵杆坐落在二层结构梁上.中纵杆为支点，前挑后压，减轻梁负担.横向立杆距的搭设；内侧纵杆距框柱 4mm，中纵杆距内侧纵杆 8mm，外纵杆距中纵杆 8mm.竖向立杆距的搭设；6m 立管与 4m 立管相互错开，杆距 1.5m.架体水平杆的搭设；水平杆上下杆距1.8m，水平杆接头不得超过竖向立杆的 3mm.水平安全网的搭设；每隔一层布设一道.3.搭设材料3.1 钢管钢管规格及材质要求钢管均采纳 48x 3.5mm 高频焊接钢管.其材质应符合现行国家标准《碳素结构钢》中Q235-A 级钢的规定.外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀<内、外壁〉和硬弯曲等现象.钢管必须涂有防锈漆.钢管上严禁打孔3.2 扣件材质采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》的规定.密目安全立网...
