扣件式三排钢管悬挑外脚手架施工方案

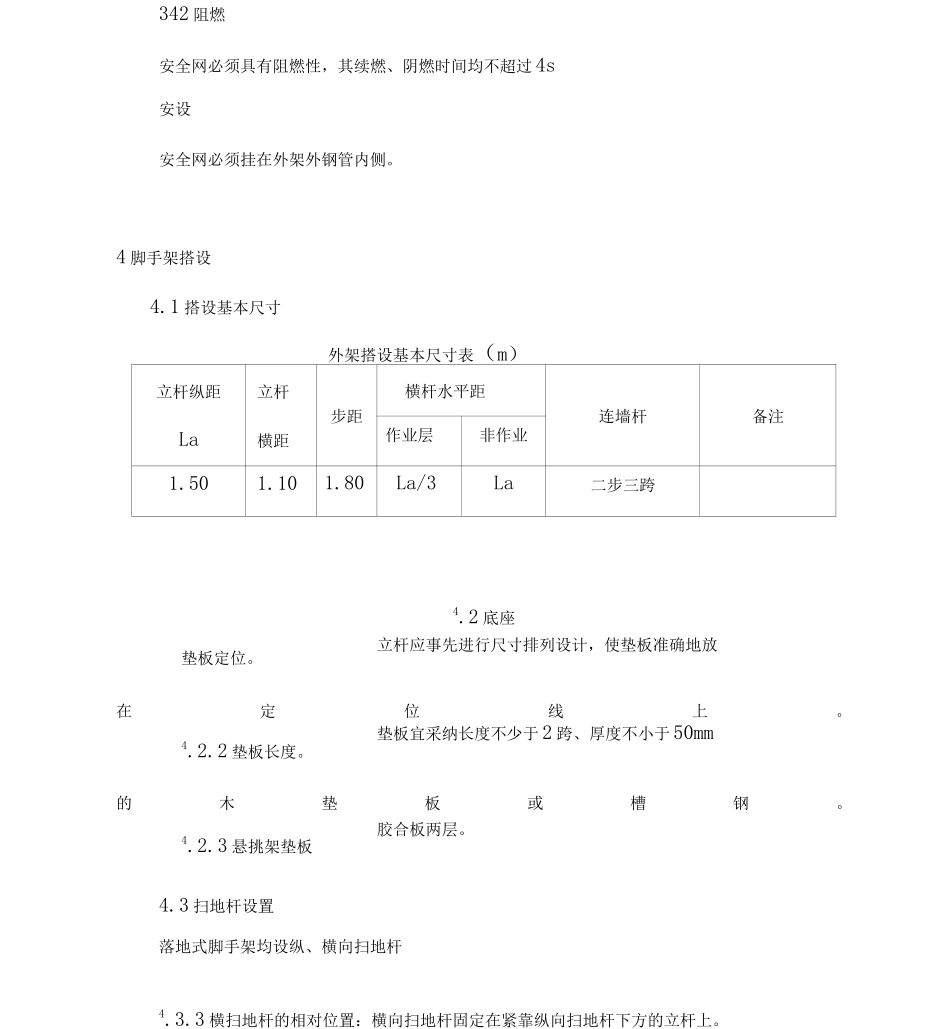

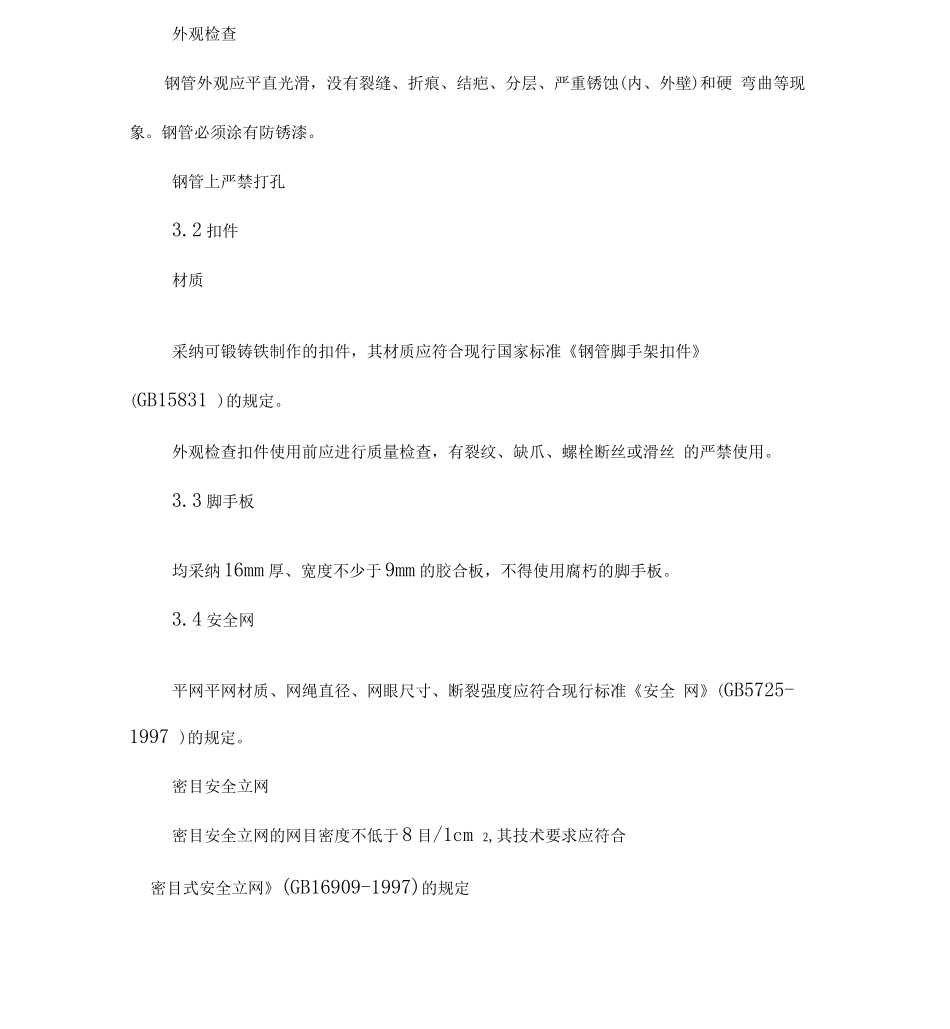

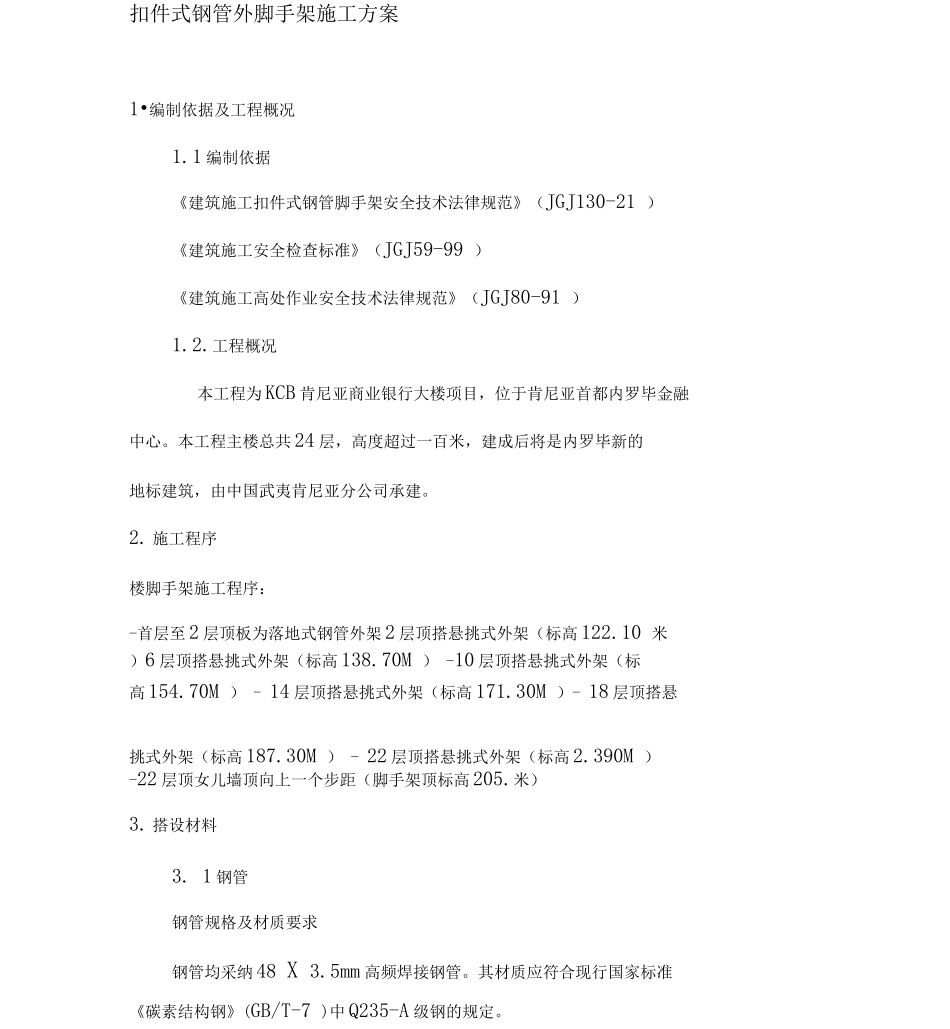

扣件式钢管外脚手架施工方案1•编制依据及工程概况1.1 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-21 ）《建筑施工安全检查标准》（JGJ59-99 ）《建筑施工高处作业安全技术法律规范》（JGJ80-91 ）1.2.工程概况本工程为 KCB 肯尼亚商业银行大楼项目，位于肯尼亚首都内罗毕金融中心。本工程主楼总共 24 层，高度超过一百米，建成后将是内罗毕新的地标建筑，由中国武夷肯尼亚分公司承建。2. 施工程序楼脚手架施工程序：-首层至 2 层顶板为落地式钢管外架 2 层顶搭悬挑式外架（标高 122.10 米）6 层顶搭悬挑式外架（标高 138.70M ） -10 层顶搭悬挑式外架（标高 154.70M ） - 14 层顶搭悬挑式外架（标高 171.30M ）- 18 层顶搭悬挑式外架（标高 187.30M ） - 22 层顶搭悬挑式外架（标高 2.390M ）-22 层顶女儿墙顶向上一个步距（脚手架顶标高 205.米）3. 搭设材料3. 1 钢管钢管规格及材质要求钢管均采纳 48 X 3.5mm 高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》(GB/T-7 )中 Q235-A 级钢的规定。外观检查钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀(内、外壁)和硬 弯曲等现象。钢管必须涂有防锈漆。钢管上严禁打孔3.2 扣件材质采纳可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》(GB15831 )的规定。外观检查扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝 的严禁使用。3.3 脚手板均采纳 16mm 厚、宽度不少于 9mm 的胶合板，不得使用腐朽的脚手板。3.4 安全网平网平网材质、网绳直径、网眼尺寸、断裂强度应符合现行标准《安全 网》(GB5725-1997 )的规定。密目安全立网密目安全立网的网目密度不低于 8 目/1cm 2,其技术要求应符合密目式安全立网》(GB16909-1997)的规定342 阻燃安全网必须具有阻燃性，其续燃、阴燃时间均不超过 4s安设安全网必须挂在外架外钢管内侧。4 脚手架搭设4.1 搭设基本尺寸外架搭设基本尺寸表（m）立杆纵距La立杆横距步距横杆水平距连墙杆备注作业层非作业1.501.101.80La/3La二步三跨4.2 底座垫板定位。立杆应事先进行尺寸排列设计，使垫板准确地放在定位线上。4.2.2 垫板长度。垫板宜采纳长度不少于 2 跨、厚度不小于 50mm的木垫板或槽钢。4.2.3 悬挑架垫板胶合板两层。4.3 扫地杆设置落地式脚手架均设纵、横向扫地杆4.3.3 横扫地杆的相对位置：横向扫地杆固定在紧靠纵向扫...
