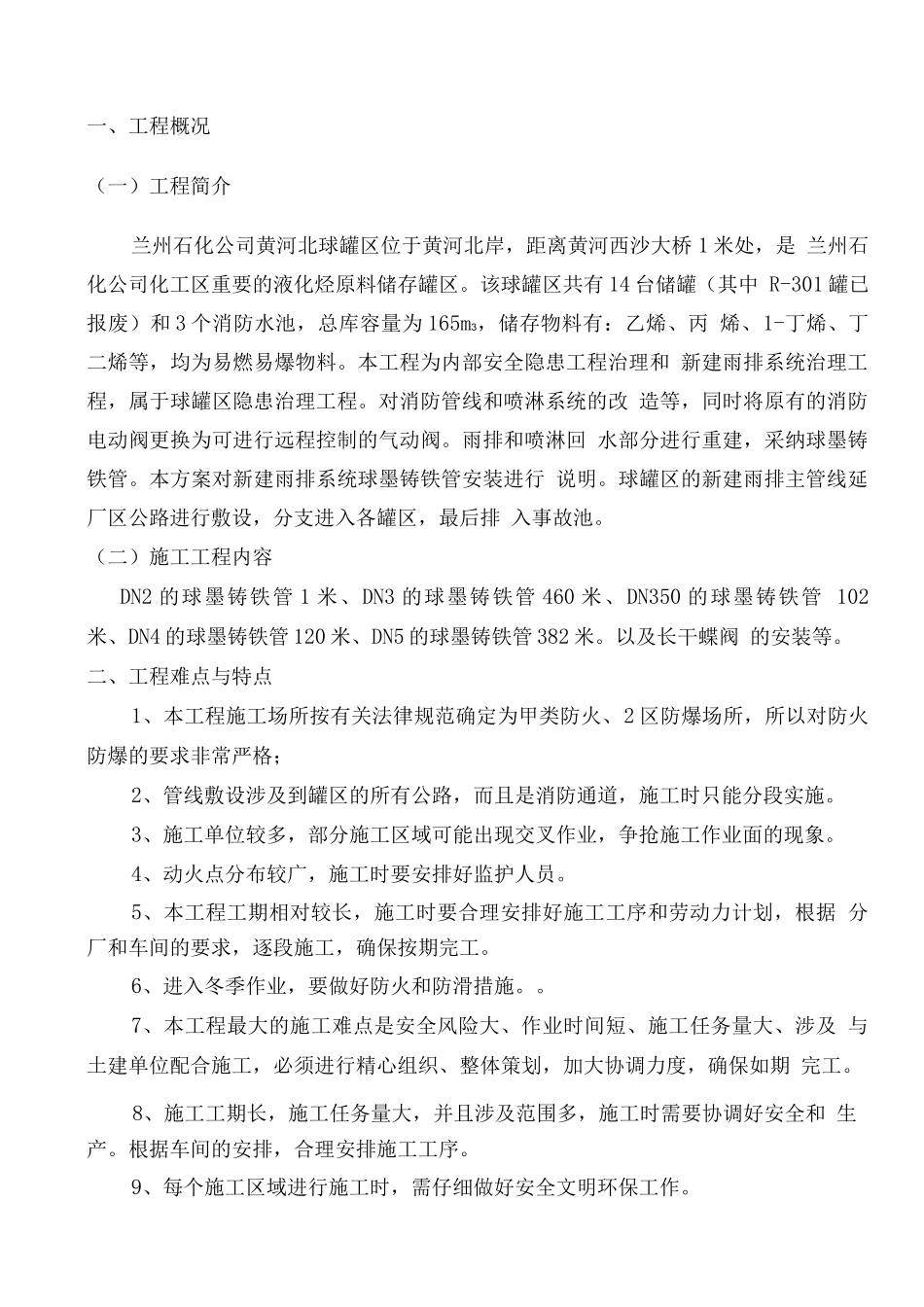

黄河北球罐区内部安全隐患治理和新建雨排系统球墨铸铁管安装方案编制：审核：批准：甘肃第一安装工程有限公司第七分公司2025 年 10 月 18 日一、工程概况（一）工程简介兰州石化公司黄河北球罐区位于黄河北岸，距离黄河西沙大桥 1 米处，是 兰州石化公司化工区重要的液化烃原料储存罐区。该球罐区共有 14 台储罐（其中 R-301 罐已报废）和 3 个消防水池，总库容量为 165m3，储存物料有：乙烯、丙 烯、1-丁烯、丁二烯等，均为易燃易爆物料。本工程为内部安全隐患工程治理和 新建雨排系统治理工程，属于球罐区隐患治理工程。对消防管线和喷淋系统的改 造等，同时将原有的消防电动阀更换为可进行远程控制的气动阀。雨排和喷淋回 水部分进行重建，采纳球墨铸铁管。本方案对新建雨排系统球墨铸铁管安装进行 说明。球罐区的新建雨排主管线延厂区公路进行敷设，分支进入各罐区，最后排 入事故池。（二）施工工程内容DN2 的球墨铸铁管 1 米、DN3 的球墨铸铁管 460 米、DN350 的球墨铸铁管 102米、DN4 的球墨铸铁管 120 米、DN5 的球墨铸铁管 382 米。以及长干蝶阀 的安装等。二、工程难点与特点1、本工程施工场所按有关法律规范确定为甲类防火、2 区防爆场所，所以对防火 防爆的要求非常严格；2、管线敷设涉及到罐区的所有公路，而且是消防通道，施工时只能分段实施。3、施工单位较多，部分施工区域可能出现交叉作业，争抢施工作业面的现象。4、动火点分布较广，施工时要安排好监护人员。5、本工程工期相对较长，施工时要合理安排好施工工序和劳动力计划，根据 分厂和车间的要求，逐段施工，确保按期完工。6、进入冬季作业，要做好防火和防滑措施。。7、本工程最大的施工难点是安全风险大、作业时间短、施工任务量大、涉及 与土建单位配合施工，必须进行精心组织、整体策划，加大协调力度，确保如期 完工。8、施工工期长，施工任务量大，并且涉及范围多，施工时需要协调好安全和 生产。根据车间的安排，合理安排施工工序。9、每个施工区域进行施工时，需仔细做好安全文明环保工作。三、施工所执行的法律规范及标准《石油化工给排水管道工程施工及验收法律规范》SH3533-23《给排水管道工程施工及验收法律规范》GB50268-28《工业金属管道施工及验收法律规范》GB50235-1997《现场设备、工业管道焊接工程施工及验收法律规范》GB50236-1998《石油化工设备和管道涂料防腐蚀技术法律规范》SH3022-1999四、施工方法（一...
