掘进机转运安全技术措施

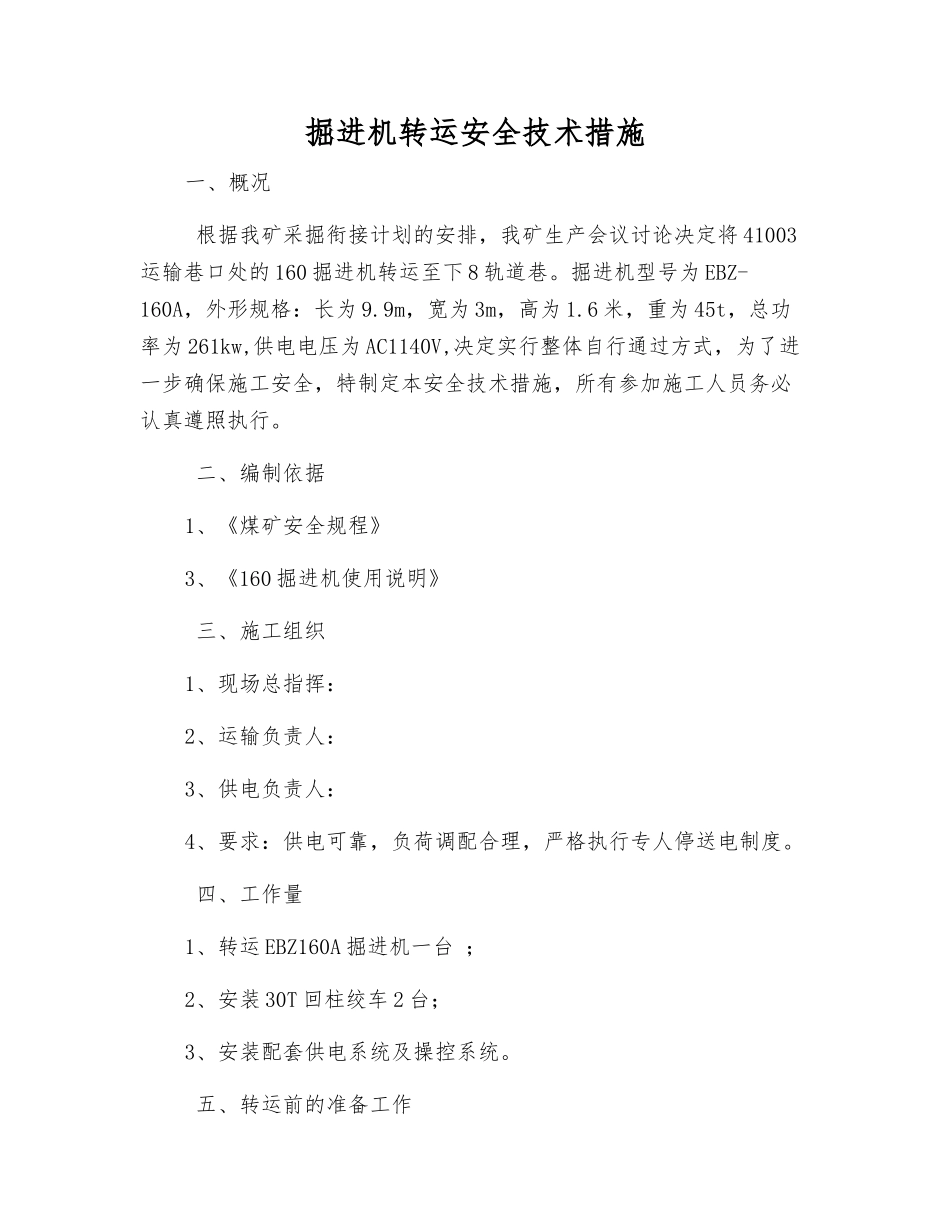

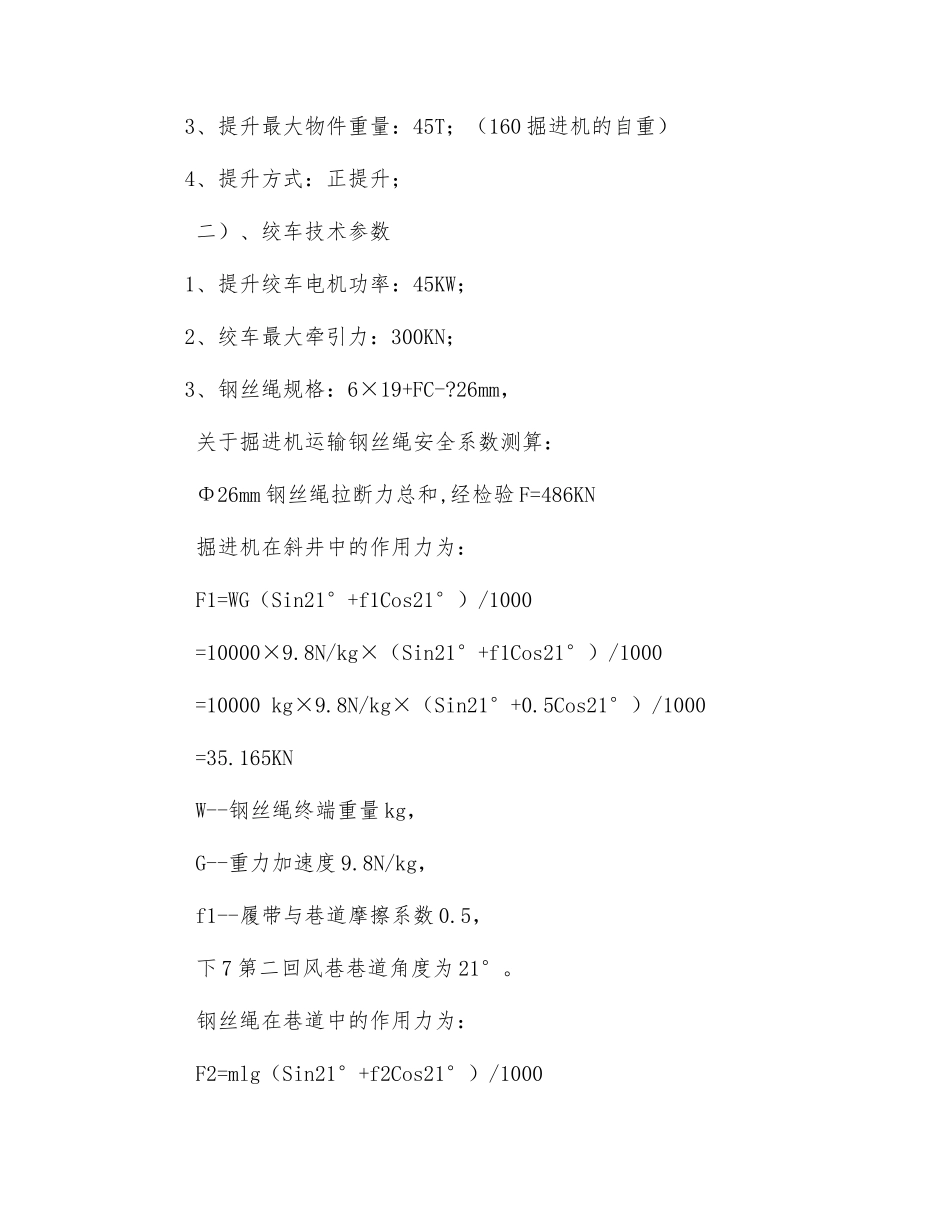

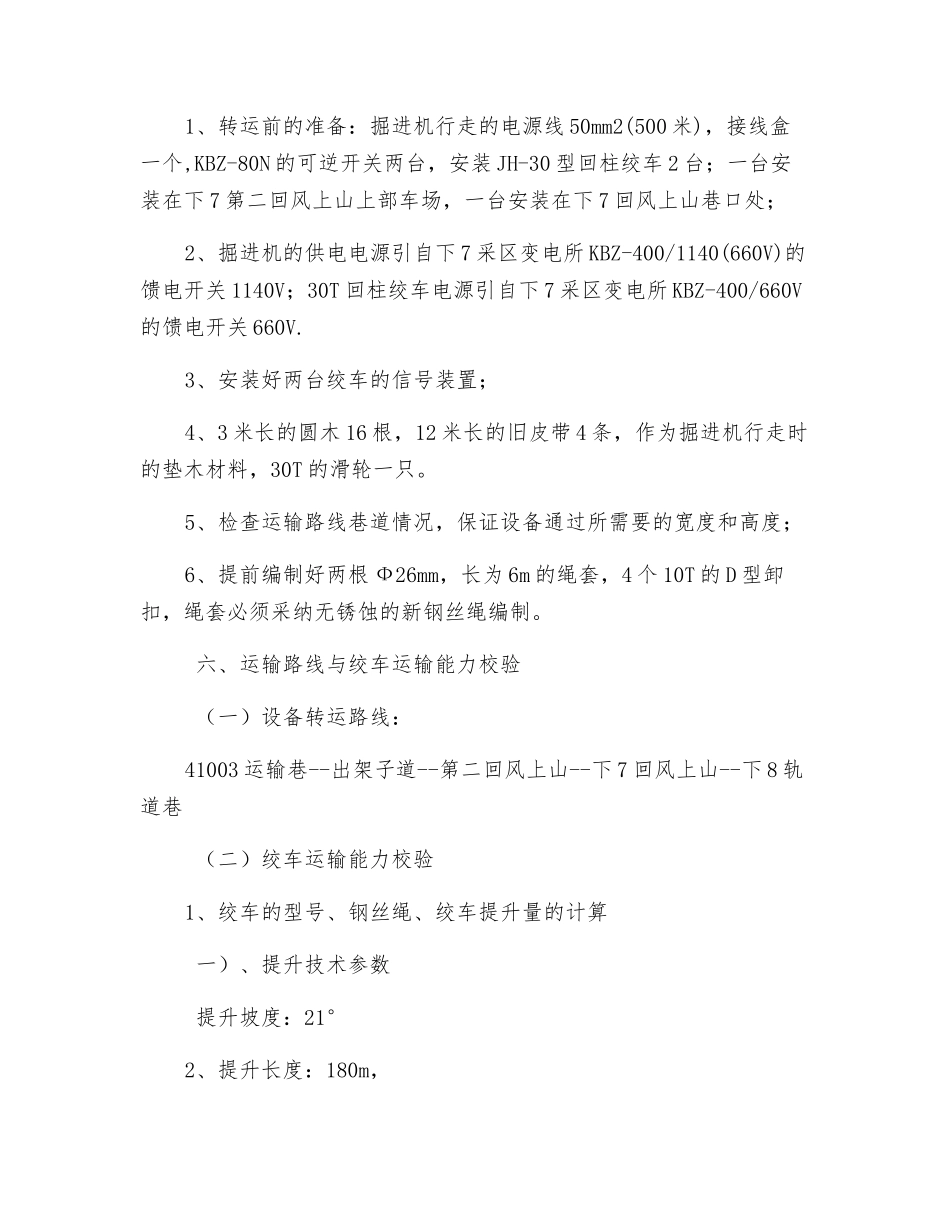

掘进机转运安全技术措施一、概况 根据我矿采掘衔接计划的安排，我矿生产会议讨论决定将 41003运输巷口处的 160 掘进机转运至下 8 轨道巷。掘进机型号为 EBZ-160A，外形规格：长为 9.9m，宽为 3m，高为 1.6 米，重为 45t，总功率为 261kw,供电电压为 AC1140V,决定实行整体自行通过方式，为了进一步确保施工安全，特制定本安全技术措施，所有参加施工人员务必认真遵照执行。 二、编制依据1、《煤矿安全规程》3、《160 掘进机使用说明》 三、施工组织1、现场总指挥：2、运输负责人：3、供电负责人：4、要求：供电可靠，负荷调配合理，严格执行专人停送电制度。 四、工作量1、转运 EBZ160A 掘进机一台 ；2、安装 30T 回柱绞车 2 台；3、安装配套供电系统及操控系统。 五、转运前的准备工作1、转运前的准备：掘进机行走的电源线 50mm2(500 米)，接线盒一个,KBZ-80N 的可逆开关两台，安装 JH-30 型回柱绞车 2 台；一台安装在下 7 第二回风上山上部车场，一台安装在下 7 回风上山巷口处；2、掘进机的供电电源引自下 7 采区变电所 KBZ-400/1140(660V)的馈电开关 1140V；30T 回柱绞车电源引自下 7 采区变电所 KBZ-400/660V的馈电开关 660V.3、安装好两台绞车的信号装置；4、3 米长的圆木 16 根，12 米长的旧皮带 4 条，作为掘进机行走时的垫木材料，30T 的滑轮一只。5、检查运输路线巷道情况，保证设备通过所需要的宽度和高度；6、提前编制好两根 Ф26mm，长为 6m 的绳套，4 个 10T 的 D 型卸扣，绳套必须采纳无锈蚀的新钢丝绳编制。 六、运输路线与绞车运输能力校验 （一）设备转运路线：41003 运输巷--出架子道--第二回风上山--下 7 回风上山--下 8 轨道巷 （二）绞车运输能力校验1、绞车的型号、钢丝绳、绞车提升量的计算 一）、提升技术参数 提升坡度：21°2、提升长度：180m，3、提升最大物件重量：45T；（160 掘进机的自重）4、提升方式：正提升； 二）、绞车技术参数1、提升绞车电机功率：45KW；2、绞车最大牵引力：300KN；3、钢丝绳规格：6×19+FC-?26mm， 关于掘进机运输钢丝绳安全系数测算： Φ26mm 钢丝绳拉断力总和,经检验 F=486KN 掘进机在斜井中的作用力为： F1=WG（Sin21°+f1Cos21°）/1000 =10000×9.8N/kg×（Sin21°+f1Cos21°）/1000 =10000 kg×9.8N/kg×（Sin21°+0.5Cos21°）/1000 =35.165KN W--钢丝绳终端重量 kg， G--重力加速度 9.8N/k...
