控制电缆屏蔽层和铠装接地施工措施

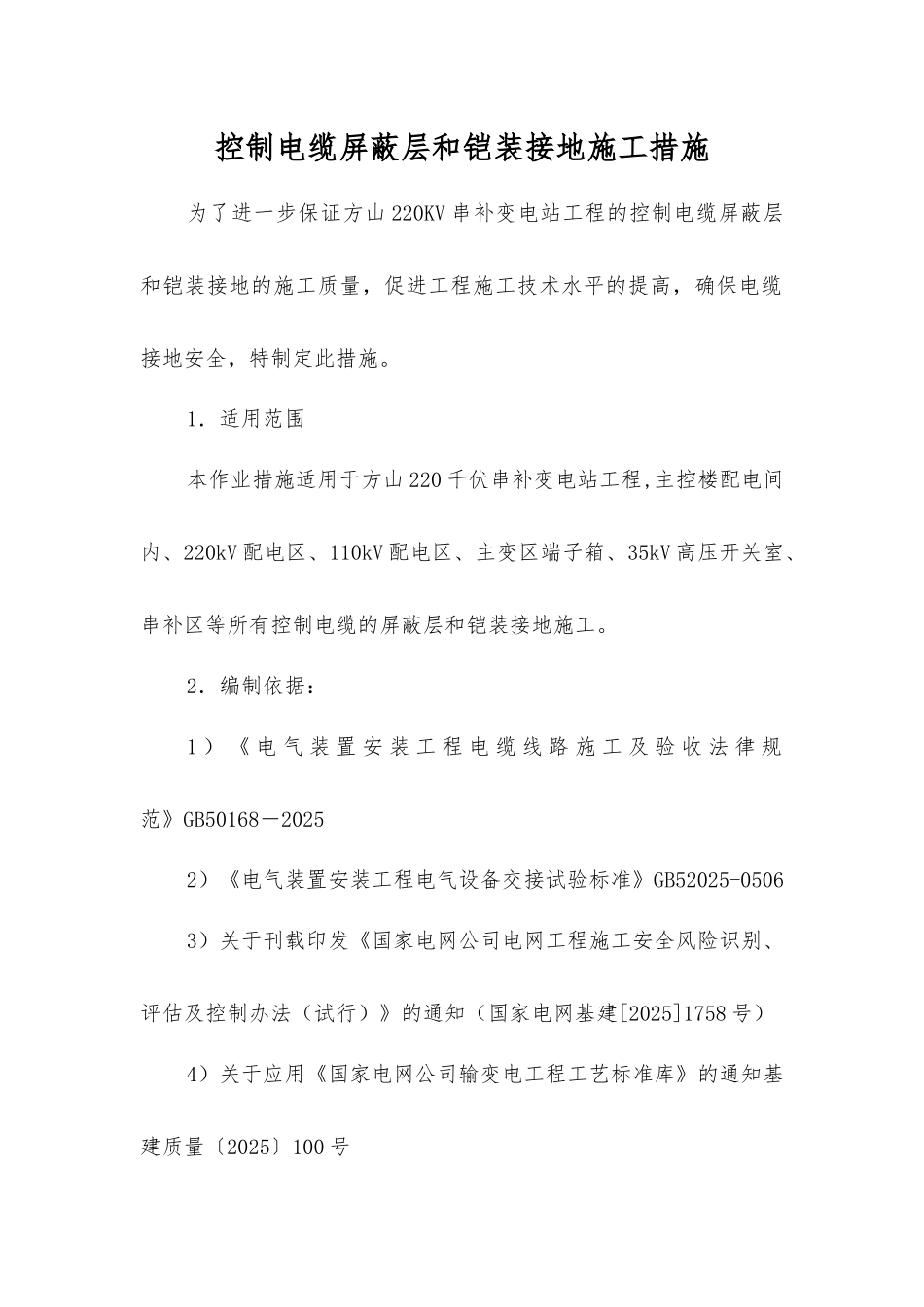

控制电缆屏蔽层和铠装接地施工措施为了进一步保证方山 220KV 串补变电站工程的控制电缆屏蔽层和铠装接地的施工质量，促进工程施工技术水平的提高，确保电缆接地安全，特制定此措施。1．适用范围本作业措施适用于方山 220 千伏串补变电站工程,主控楼配电间内、220kV 配电区、110kV 配电区、主变区端子箱、35kV 高压开关室、串补区等所有控制电缆的屏蔽层和铠装接地施工。2．编制依据：1 ） 《 电 气 装 置 安 装 工 程 电 缆 线 路 施 工 及 验 收 法 律 规范》GB50168－20252）《电气装置安装工程电气设备交接试验标准》GB52025-05063）关于刊载印发《国家电网公司电网工程施工安全风险识别、评估及控制办法（试行）》的通知（国家电网基建[2025]1758 号）4）关于应用《国家电网公司输变电工程工艺标准库》的通知基建质量〔2025〕100 号5）关于刊载印发《国家电网公司电力建设安全工作规程（变电站部分）》标准的通知（国家电网科[2025]1738 号）6）工程设计施工图纸及相关规程法律规范。3.施工人员组织及岗位职责负责人刘宇技术负责人祁发安全员刘志军质检员王文科施工总人数9 名专业接线人员5 名3.1 电缆接地技术负责人：3.1.1 负责电缆接地的技术工作，解决工作中出现的技术问题及技术指导。监督施工中的工艺水平达标。3.2 电缆接地安全负责人：3.2.1 负责电缆接地工作的安全措施落实，指导施工中的安全措施工作，做好电缆接地的安全监督监护。3.3 专业接线人员：3.3.1 负责电缆接地施工工作，做好电缆控制电缆的屏蔽层和铠装的接地工作，保证按法律规范及设计图顺利进行，严把施工质量关。3.4 非专业施工人员：3.4.1 听从工作负责人的工作安排，负责热缩完的套管切割工作，保证切割时不划伤电缆。4.施工准备工器具及材料配备(见下表)序号工具器名称型号单位数量备注1壁纸刀把8切割电缆头2手钳把103斜口钳把54塑料防水胶布黑色盘100包扎电缆头5黄绿软导线盘56黑导线J盘107螺丝刀把若干8扳手套若干9剥线钳把510线手套双205.工期计划及施工方案5.1 计划开始施工日期计划 3 月 31 日开始施工，1 人技术总负责，3 人切割电缆热缩管，5 人进行屏蔽层和铠装接地施工5.2 计划竣工日期接地工程计划于 4 月 7 日完成。5.3 施工方案5.3.1 主控室内的控制电缆热缩管割开后进行铠装接地，用接地软导线引出，并接与盘柜的接地排上。5.3.2 全部室外的控制电缆热缩管割开后进行屏蔽层与铠装分部接地...
