支架机械加工工艺规程课程设计说明书

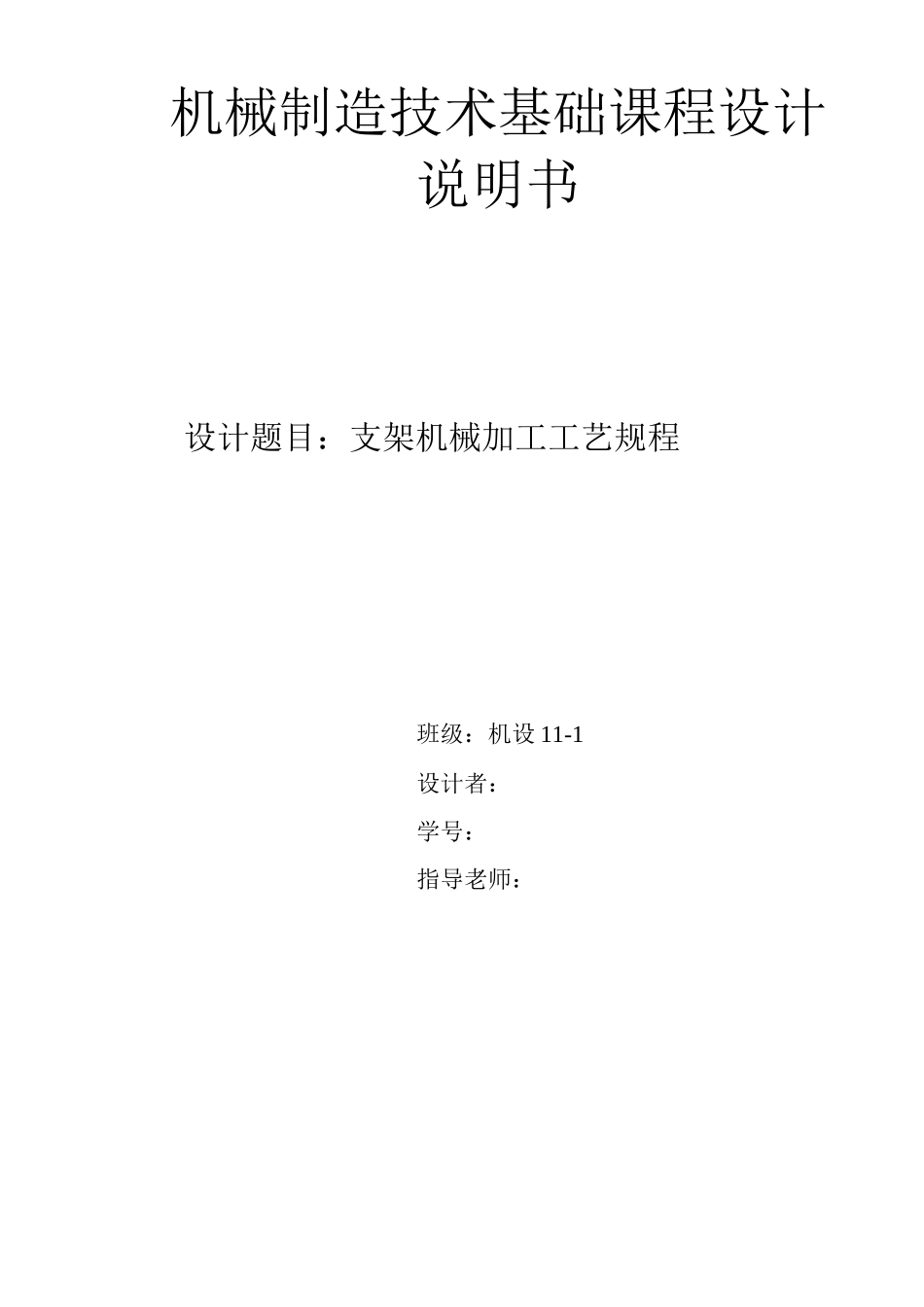

机械制造技术基础课程设计说明书设计题目：支架机械加工工艺规程班级：机设 11-1设计者：学号：指导老师：机械加工工艺规程课程设计设计任务书设计题目：在课题 1~16 附图中选择一种零件，进行机械加工工艺规程设计。设计内容：（1）绘制零件图一张（手绘）；（2）机械加工工艺规程卡片 1 套（含封面、过程卡、部分工序卡）;（3）绘制零件一一毛坯合图一张；（4）课程设计说明书一份。原始资料：待加工零件图样；生产纲领为 60 台/年，1 件/台,;每日一班。班级：设计人：指导老师：一、零件的工艺分析及生产类型的确定1.零件的工艺分析2.零件的生产类型二、选择毛坯，确定毛坯尺寸，设计毛坯图1.选择毛坯2.确定机械加工余量3.确定毛坯尺寸4.设计毛坯三、选择加工方法，制定工艺路线1.定位基准的选择2.零件表面加工方法的选择3.制定工艺路线四、工序设计1.选择加工设备与工艺装备2.确定工序尺寸五、确定切削用量及基本时间1.切削用量的计算2.基本时间 t 的计算六、设计体会七、参考文献序言机械制造技术基础课程设计是作为未来从事机械制造技术 工作的一次基本训练。通过课程设计培育学生制定零件机械加工 工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在 设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手 册和数据库。机械制造技术基础课程设计是在学完了机械制造技术机车 和大部分专业课，并进行了生产实习的基础上进行的又一个实践 性教学环节。这次设计使我们能综合运用机械制造技术基础中的 基本理论，并结合生产实习中学到的实践知识，独立地分析和解 决了零件机械制造工艺问题，设计了机床专用夹具这一典型的工 艺装备，提高了结构设计能力，为今后的毕业设计及未来从事的 工作打下了良好的基础。由于能力所限，经验不足，设计中还有许多不足之处，希位 老师多加指教。一、零件的工艺分析及生产类型的确定1.零件的工艺分析通过对该零件图的重新绘制，知原图样的视图正确、完整，尺寸、公 差及技术要求齐全。该零件需要加工的表面均需切削加工，各表面的加工 精度和表面粗糙度都不难获得。以下是支架需要加工的表面以及加工表面 之间的位置要求：(1) .支架头两端面粗糙度为 6.3，通孔*24，粗糙度为 1.6。(2) .支架脚端面，粗糙度为 6.3。(3) .孔 2**7 沉孔*13*90°,粗糙度为 12.5。(4) .螺纹孔 2*M10-7H，粗糙度为 3.2。根据各加工方法的经济精度及一般机床所能达到的位置精度，该...
