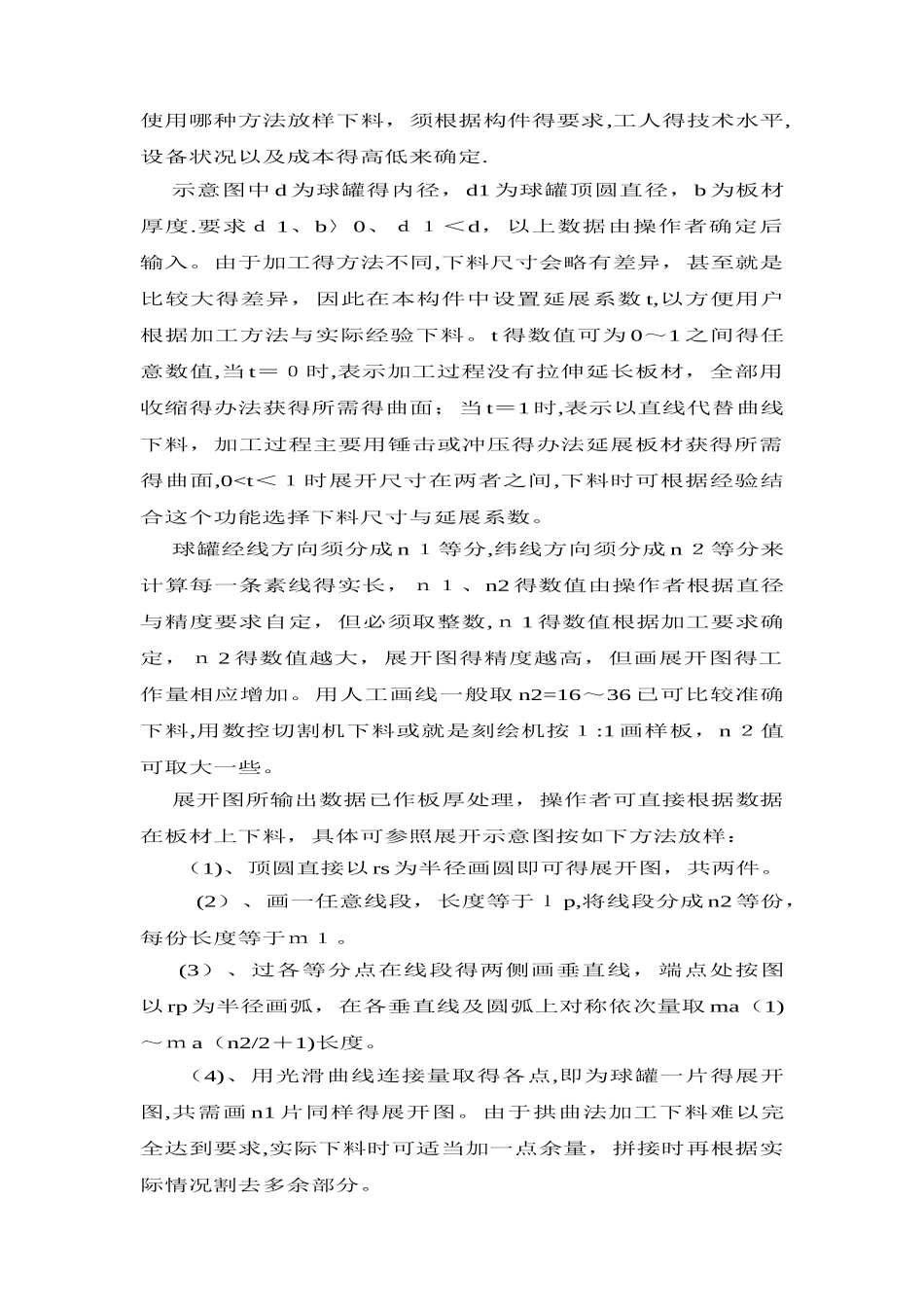

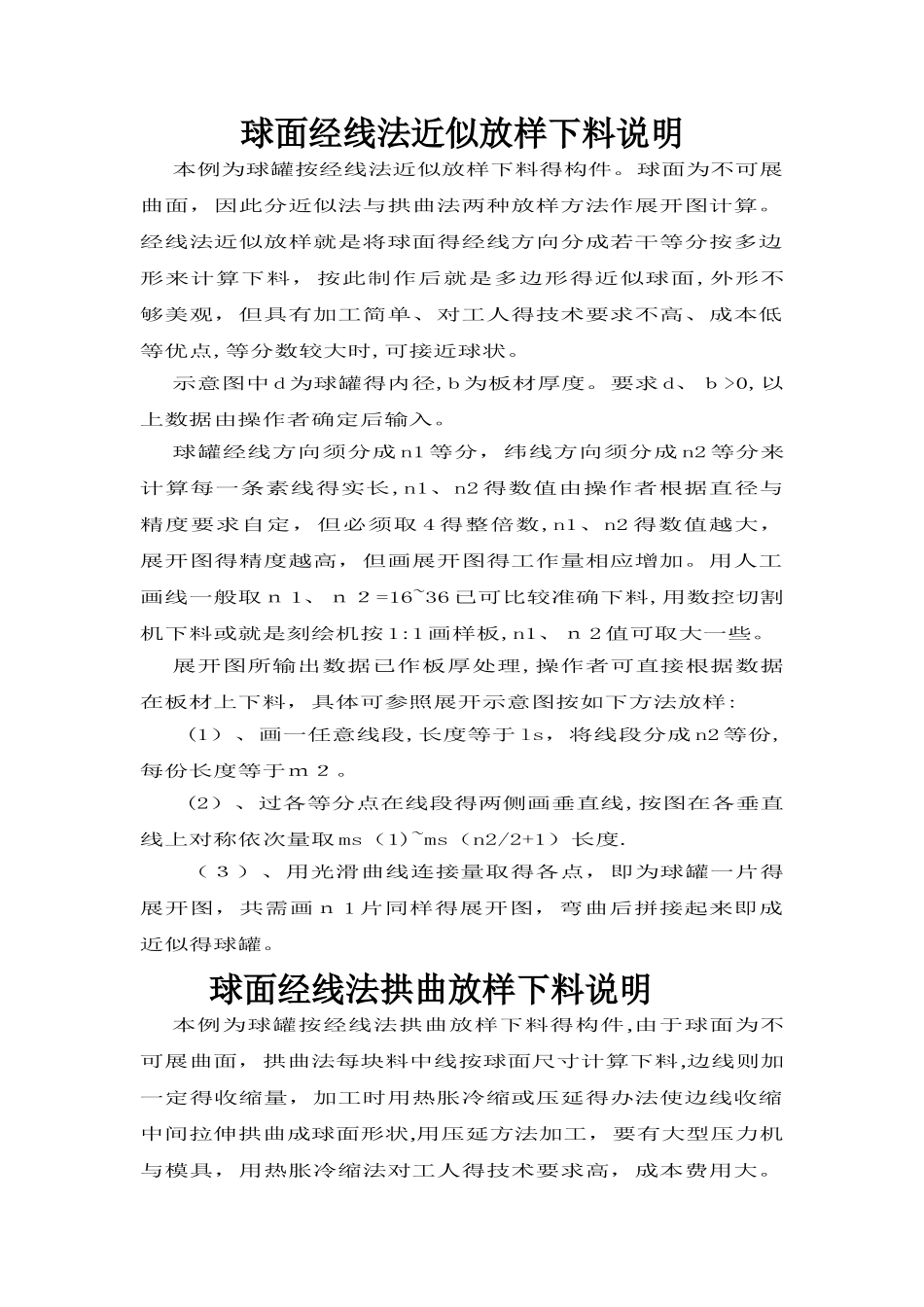

球面经线法近似放样下料说明本例为球罐按经线法近似放样下料得构件。球面为不可展曲面，因此分近似法与拱曲法两种放样方法作展开图计算。经线法近似放样就是将球面得经线方向分成若干等分按多边形来计算下料，按此制作后就是多边形得近似球面,外形不够美观，但具有加工简单、对工人得技术要求不高、成本低等优点,等分数较大时,可接近球状。示意图中 d 为球罐得内径,b 为板材厚度。要求 d、ｂ>0,以上数据由操作者确定后输入。球罐经线方向须分成 n1 等分，纬线方向须分成 n2 等分来计算每一条素线得实长,n1、n2 得数值由操作者根据直径与精度要求自定，但必须取 4 得整倍数,n1、n2 得数值越大，展开图得精度越高，但画展开图得工作量相应增加。用人工画线一般取ｎ 1、ｎ２=16~36 已可比较准确下料,用数控切割机下料或就是刻绘机按 1:1 画样板,n1、ｎ 2 值可取大一些。展开图所输出数据已作板厚处理,操作者可直接根据数据在板材上下料，具体可参照展开示意图按如下方法放样: (1）、画一任意线段,长度等于 ls，将线段分成 n2 等份,每份长度等于ｍ２。 (2）、过各等分点在线段得两侧画垂直线,按图在各垂直线上对称依次量取 ms（1)~ms（n2/2+1）长度. （３）、用光滑曲线连接量取得各点，即为球罐一片得展开图，共需画ｎ 1 片同样得展开图，弯曲后拼接起来即成近似得球罐。 球面经线法拱曲放样下料说明本例为球罐按经线法拱曲放样下料得构件,由于球面为不可展曲面，拱曲法每块料中线按球面尺寸计算下料,边线则加一定得收缩量，加工时用热胀冷缩或压延得办法使边线收缩中间拉伸拱曲成球面形状,用压延方法加工，要有大型压力机与模具，用热胀冷缩法对工人得技术要求高，成本费用大。使用哪种方法放样下料，须根据构件得要求,工人得技术水平,设备状况以及成本得高低来确定.示意图中 d 为球罐得内径，d1 为球罐顶圆直径，b 为板材厚度.要求ｄ 1、b〉0、ｄ１＜d，以上数据由操作者确定后输入。由于加工得方法不同,下料尺寸会略有差异，甚至就是比较大得差异，因此在本构件中设置延展系数 t,以方便用户根据加工方法与实际经验下料。t 得数值可为 0～1 之间得任意数值,当 t＝０时,表示加工过程没有拉伸延长板材，全部用收缩得办法获得所需得曲面；当 t＝1 时,表示以直线代替曲线下料，加工过程主要用锤击或冲压得办法延展板材获得所需得曲面,0
