教案钢筋混凝土构件详图

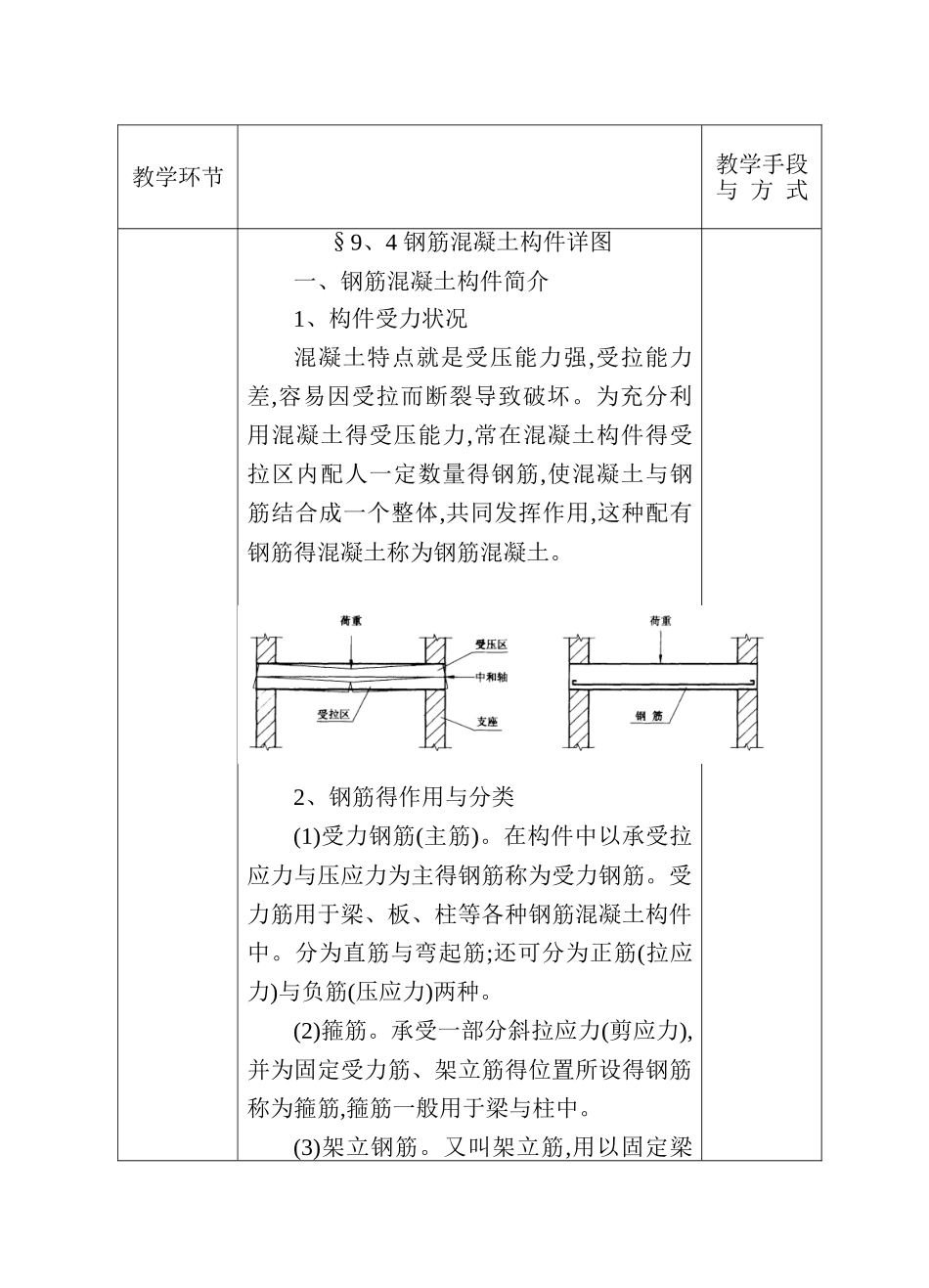

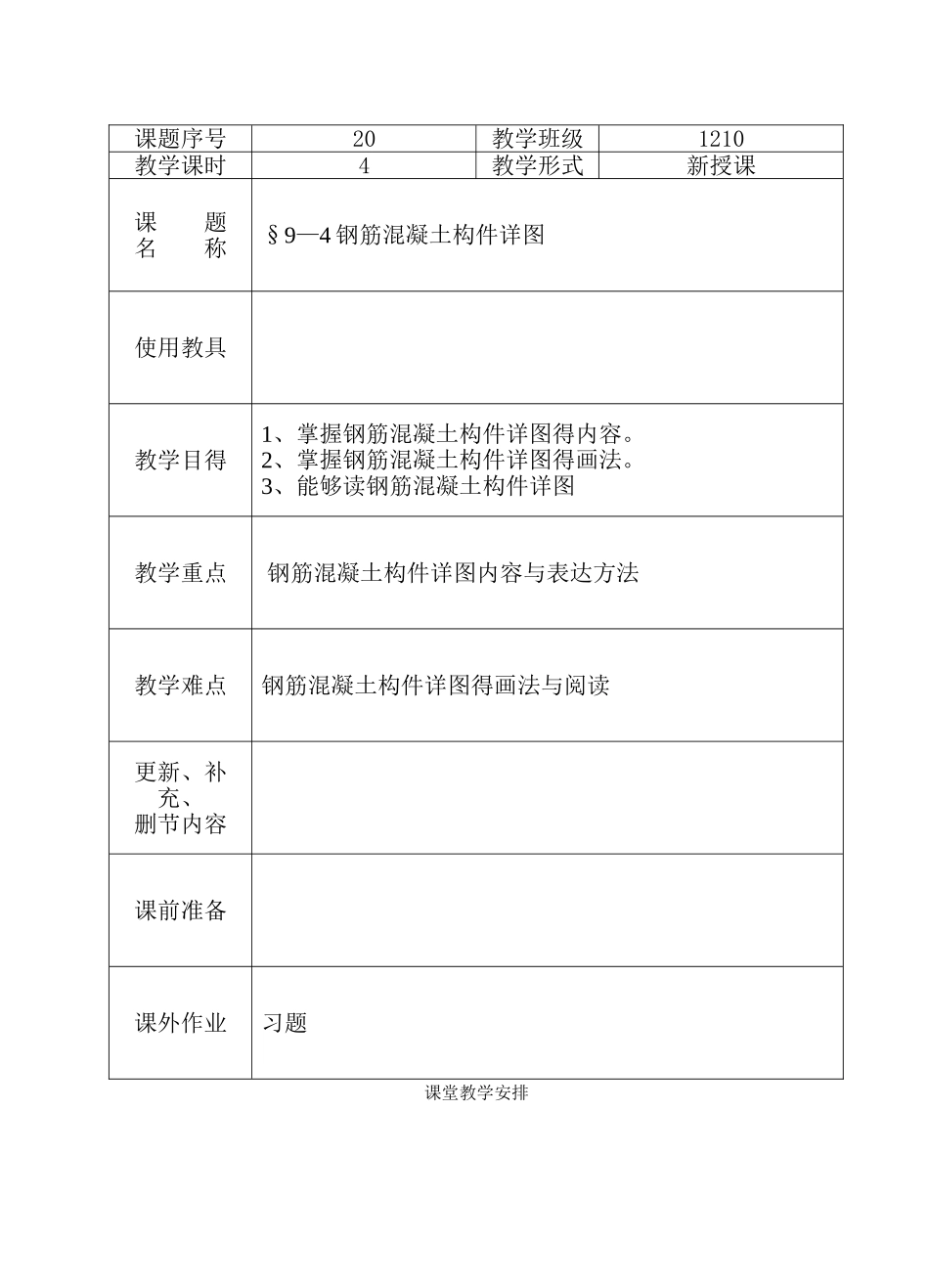

课题序号20教学班级1210教学课时4教学形式新授课课 题名 称§9—4 钢筋混凝土构件详图使用教具教学目得1、掌握钢筋混凝土构件详图得内容。2、掌握钢筋混凝土构件详图得画法。3、能够读钢筋混凝土构件详图教学重点 钢筋混凝土构件详图内容与表达方法 教学难点钢筋混凝土构件详图得画法与阅读更新、补充、删节内容课前准备课外作业习题课堂教学安排教学环节教学手段与 方 式§9、4 钢筋混凝土构件详图一、钢筋混凝土构件简介1、构件受力状况混凝土特点就是受压能力强,受拉能力差,容易因受拉而断裂导致破坏。为充分利用混凝土得受压能力,常在混凝土构件得受拉区内配人一定数量得钢筋,使混凝土与钢筋结合成一个整体,共同发挥作用,这种配有钢筋得混凝土称为钢筋混凝土。2、钢筋得作用与分类(1)受力钢筋(主筋)。在构件中以承受拉应力与压应力为主得钢筋称为受力钢筋。受力筋用于梁、板、柱等各种钢筋混凝土构件中。分为直筋与弯起筋;还可分为正筋(拉应力)与负筋(压应力)两种。(2)箍筋。承受一部分斜拉应力(剪应力),并为固定受力筋、架立筋得位置所设得钢筋称为箍筋,箍筋一般用于梁与柱中。(3)架立钢筋。又叫架立筋,用以固定梁内钢筋得位置,把纵向得受力钢筋与箍筋绑扎成骨架。(4)分布钢筋。简称分布筋,用于各种板内。分布筋与板得受力钢筋垂直设置,其作用就是将承受得荷载均匀地传递给受力筋,并固定受力筋得位置以及抵抗热胀冷缩所引起得温度变形。(5)其它钢筋。除以上常用得四种类型得钢筋外,还会因构造要求或者施工安装需要而配制构造钢筋,如腰筋,用于高断面得梁中;预埋锚固筋,用于钢筋混凝土柱上与墙砌在一起,起拉结作用,又叫拉接筋;吊环,在吊装预制构件时使用。3、钢筋得保护层为了使钢筋在构件中不被锈蚀,加强钢筋与混凝土得粘结力,在各种构件中得受力筋外面,必须要有一定厚度得混凝土,这层混凝土就被称为保护层。保护层得厚度因构件不同而异,一般情况下,梁与柱得保护层厚为25 mrn,板得保护层厚为 10～15 mm。4、钢筋得弯钩螺纹钢与混凝土粘结良好,末端不需要做弯钩。光圆钢筋两端需要做弯钩,以加强混凝土与钢筋得粘结力,避开钢筋在受拉区滑动。(1)标准得半圆弯钩:一个弯钩需增加长度为 6、25d。例如,直径为 20 得钢筋弯钩长度为 6、25×20＝L25mm,一般取 130 mm。(2)箍筋弯钩:根据箍筋在构件中得作用不同,箍筋分为封闭式、开口式与抗扭式三种。封闭式与开口式箍筋弯钩得平直部分长度同半圆弯钩一样。抗扭式箍筋弯钩得平直部分长度...
