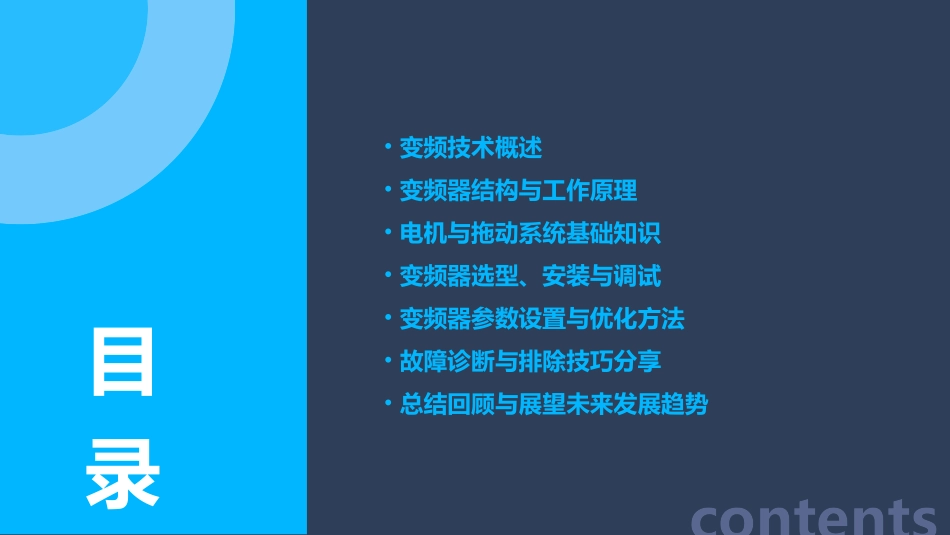

变频技术教案(短训班)课件•变频技术概述•变频器结构与工作原理•电机与拖动系统基础知识•变频器选型、安装与调试•变频器参数设置与优化方法•故障诊断与排除技巧分享•总结回顾与展望未来发展趋势contents目录01变频技术概述变频技术发展历程直流调速阶段早期的调速方法，通过改变电机电枢电压或电阻实现调速，但效率低、调速范围有限。交流调速阶段随着电力电子技术的发展，交流电机调速得以实现，通过改变电机供电频率实现调速，效率高、调速范围宽。变频调速阶段随着微处理器和大规模集成电路的出现，变频器得以广泛应用，实现了高精度、宽范围的调速。通过改变电源频率来改变电机转速，实现电机的无级调速。变频原理采用脉宽调制技术，将直流电压调制成等幅不等宽的脉冲电压，通过控制脉冲宽度来改变输出电压的大小和频率。PWM控制技术通过坐标变换将交流电机等效为直流电机进行控制，提高了电机的动态性能和调速精度。矢量控制技术变频技术基本原理变频技术应用领域在机床、风机、水泵、压缩机等设备上广泛应用，实现节能、提高生产效率。在电动汽车、轨道交通等领域应用，提高运输效率和能源利用率。在风力发电、太阳能发电等领域应用，实现能源的高效利用和转换。在智能家居、医疗设备等领域也有广泛应用，提高了设备的智能化和自动化水平。工业领域交通运输领域新能源领域其他领域02变频器结构与工作原理整流电路滤波电路逆变电路控制电路变频器组成结构01020304将交流电转换为直流电，为后续的逆变电路提供稳定的直流电源。对整流后的直流电进行滤波，以消除谐波和减少电源对变频器的干扰。将直流电转换为频率和电压可调的交流电，供给电动机使用。对逆变电路输出的交流电进行控制和调节，实现电动机的调速和节能运行。123变频器通过整流电路将交流电转换为直流电，再通过逆变电路将直流电转换为频率和电压可调的交流电，供给电动机使用。交-直-交变换原理采用脉宽调制（PWM）技术，对逆变电路输出的交流电进行控制和调节，实现电动机的调速和节能运行。PWM控制技术通过测量和分析电动机的电流、电压、转速等参数，对电动机进行精确的控制和调节，提高电动机的运行效率和稳定性。矢量控制技术变频器工作原理具有恒压源特性，动态响应快，适用于多台电动机传动系统。电压型变频器具有恒流源特性，过载能力强，适用于单机大容量传动系统。电流型变频器采用先进的控制算法和高速微处理器，具有高精度、高响应速度和高效率等特点，适用于高精度、高动态响应的传动系统。高性能变频器针对特定行业或应用需求而设计的变频器，如电梯专用变频器、风机水泵专用变频器等，具有针对性强、适用性好等特点。专用变频器常见类型及其特点03电机与拖动系统基础知识直流电机交流异步电机交流同步电机永磁同步电机电机类型及其特性结构简单、调速性能好，但维护成本高。结构复杂、成本高，但调速性能好、效率高。结构简单、维护方便、成本低，调速性能较差。高效率、高功率密度、调速范围宽，但成本高。为电机提供电能，通常采用交流或直流电源。电源对电机进行速度、位置等控制，实现拖动系统的各种运动要求。控制器将电能转换为机械能，驱动负载运动。电机检测电机的位置、速度等参数，为控制器提供反馈信息。传感器拖动系统组成与功能根据负载特性和工作要求选择合适的电机类型。类型匹配功率匹配转速匹配控制方式匹配电机的额定功率应大于或等于负载所需的功率。电机的额定转速应与负载的转速要求相匹配。根据拖动系统的控制要求选择合适的电机控制方式。电机与拖动系统匹配原则04变频器选型、安装与调试电机功率和电压等级根据电机的功率和电压等级选择相应的变频器，确保变频器能够驱动电机并满足其运行要求。环境因素考虑现场环境温度、湿度、海拔高度等因素，选择适应相应环境的变频器。控制精度和调速性能根据生产工艺对控制精度和调速性能的要求，选择具有相应功能的变频器。负载类型和特性根据负载的性质（如恒转矩、变转矩等）和特性（如启动转矩、调速范围等）选择合适的变频器类型。变频器选型依据和建议安装环境确保安装环境符合变频器使用说明书的要求，如温度、湿度、...
