数控XY工作台设计

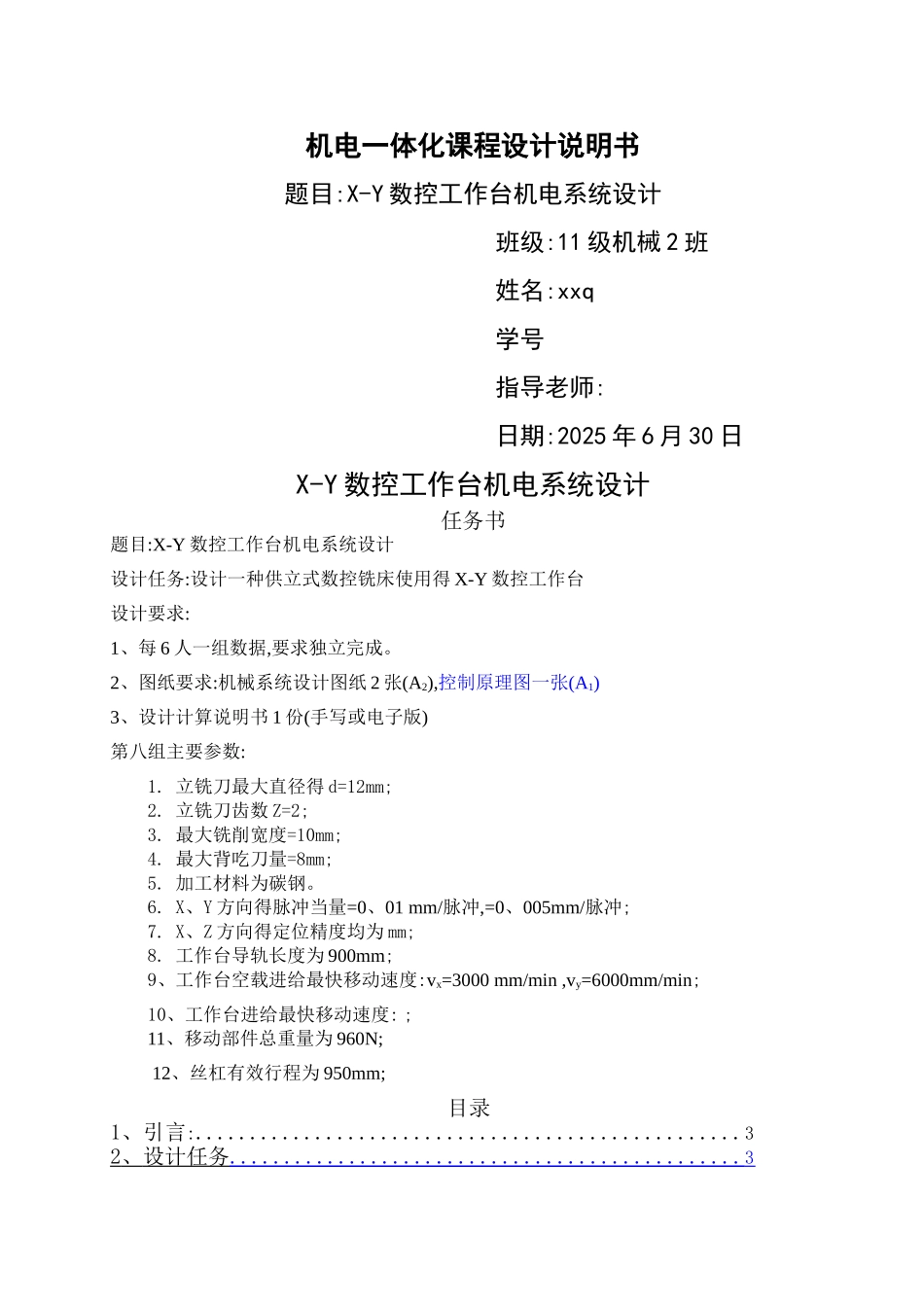

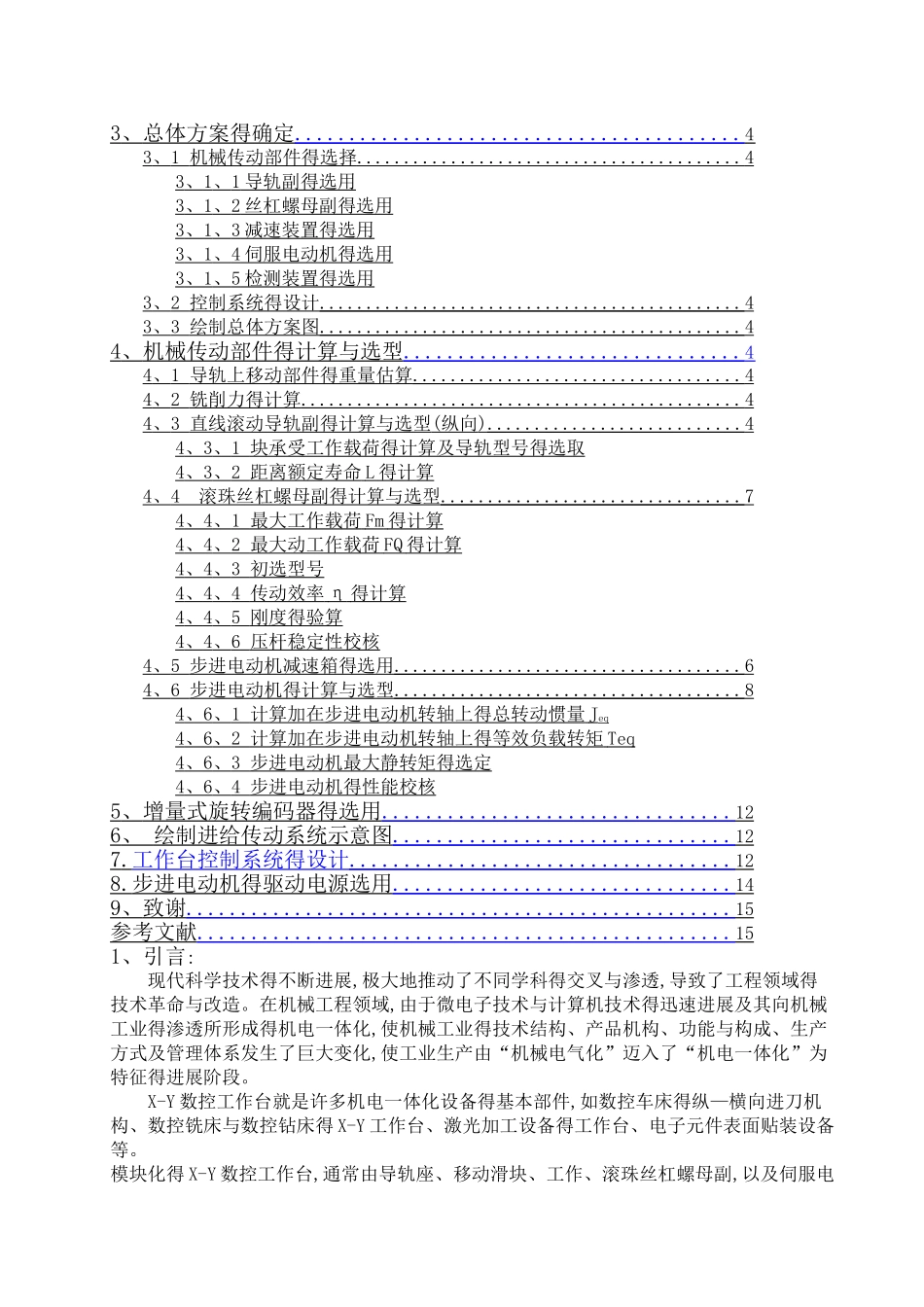

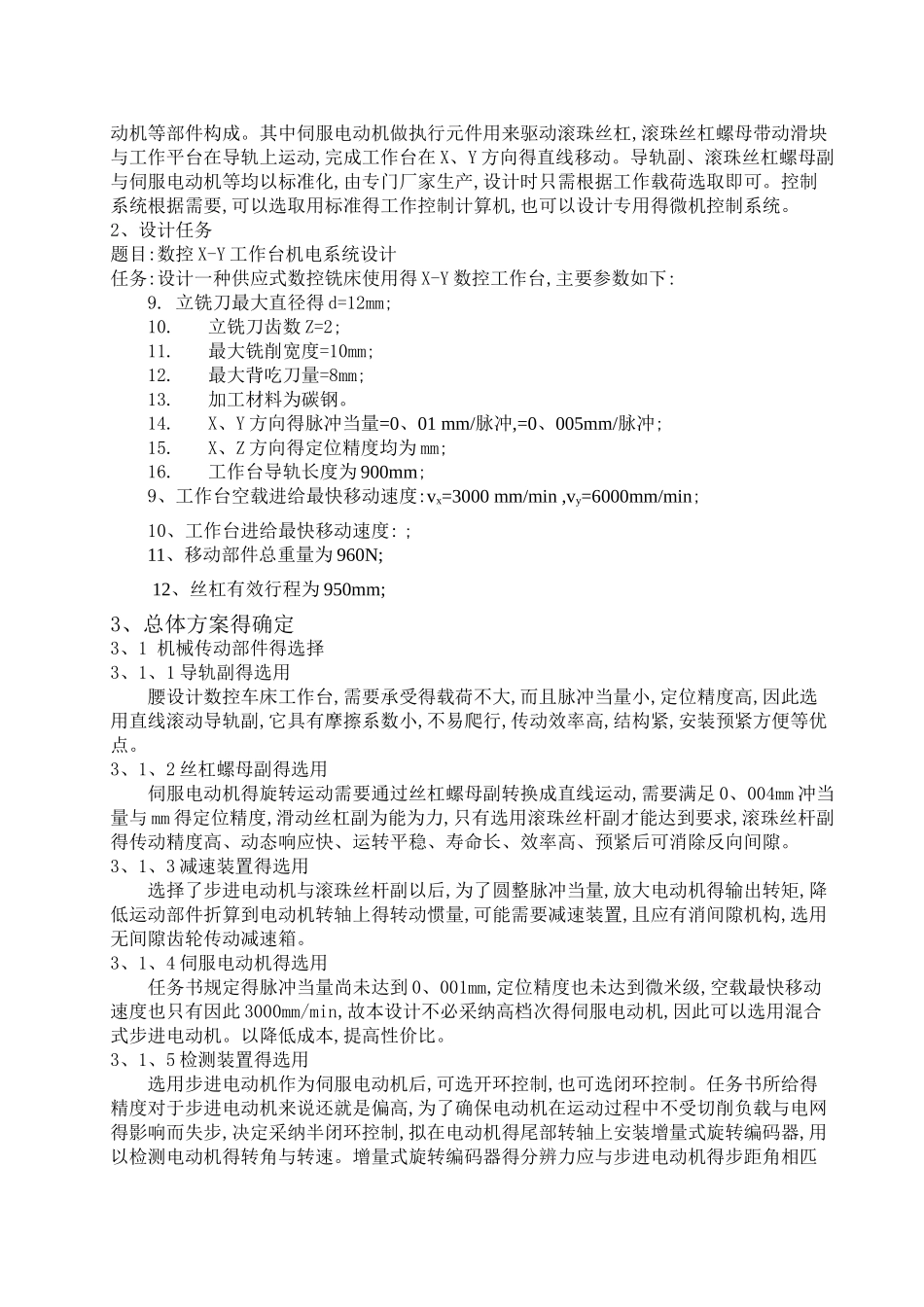

机电一体化课程设计说明书题目:X-Y 数控工作台机电系统设计班级:11 级机械 2 班姓名:xxq学号指导老师:日期:2025 年 6 月 30 日X-Y 数控工作台机电系统设计任务书题目:X-Y 数控工作台机电系统设计设计任务:设计一种供立式数控铣床使用得 X-Y 数控工作台设计要求:1、每 6 人一组数据,要求独立完成。2、图纸要求:机械系统设计图纸 2 张(A2),控制原理图一张(A1)3、设计计算说明书 1 份(手写或电子版)第八组主要参数:1. 立铣刀最大直径得 d=12mm;2. 立铣刀齿数 Z=2;3. 最大铣削宽度=10mm;4. 最大背吃刀量=8mm;5. 加工材料为碳钢。6. X、Y 方向得脉冲当量=0、01 mm/脉冲,=0、005mm/脉冲;7. X、Z 方向得定位精度均为 mm;8. 工作台导轨长度为 900mm;9、工作台空载进给最快移动速度:vx=3000 mm/min ,vy=6000mm/min;10、工作台进给最快移动速度: ;11、移动部件总重量为 960N;12、丝杠有效行程为 950mm;目录1、引言:..................................................32 、 设计任务 ............................................... 3 3 、 总体方案得确定 ......................................... 4 3 、 1 机械传动部件得选择 ......................................... 4 3 、 1 、 1 导轨副得选用 3 、 1 、 2 丝杠螺母副得选用 3 、 1 、 3 减速装置得选用 3 、 1 、 4 伺服电动机得选用 3 、 1 、 5 检测装置得选用 3 、 2 控制系统得设计 ............................................. 4 3 、 3 绘制总体方案图 ............................................. 4 4 、 机械传动部件得计算与选型 ............................... 4 4 、 1 导轨上移动部件得重量估算 ................................... 4 4 、 2 铣削力得计算 ............................................... 4 4 、 3 直线滚动导轨副得计算与选型 ( 纵向 ) ........................... 4 4 、 3 、 1 块承受工作载荷得计算及导轨型号得选取 4 、 3 、 2 距离额定寿命 L 得计算 4 、 4 滚珠丝杠螺母副得计算与选型 ................................ 7 4 、 4 、 1 最大工作载荷 Fm 得计算 4 、 4 、 2 最大动工作载荷 FQ 得计算 4 、 4 、 3 初选型号 4 、 4 、 4 传动效率 η 得计算...
