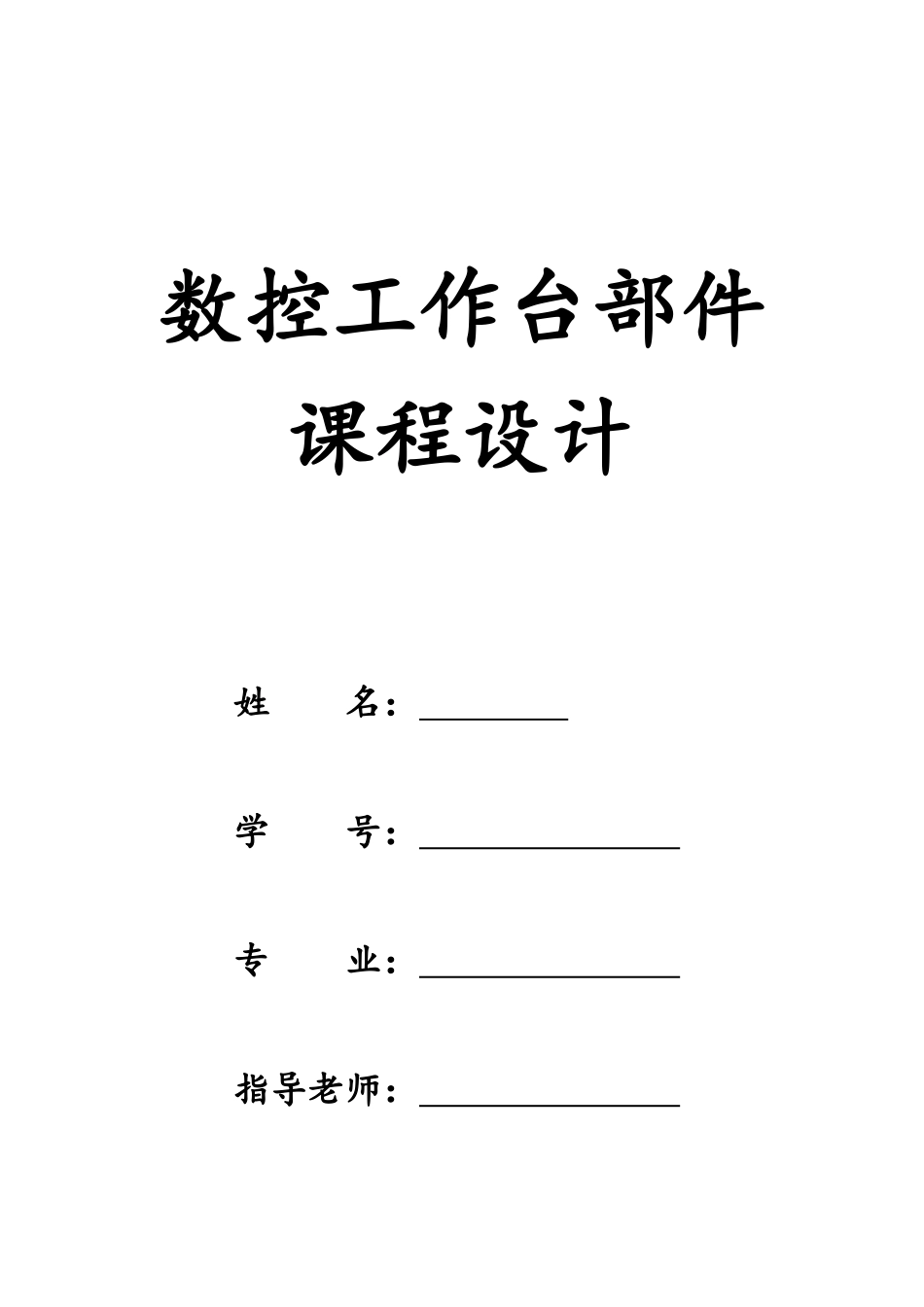

数控工作台部件课程设计VIP专享

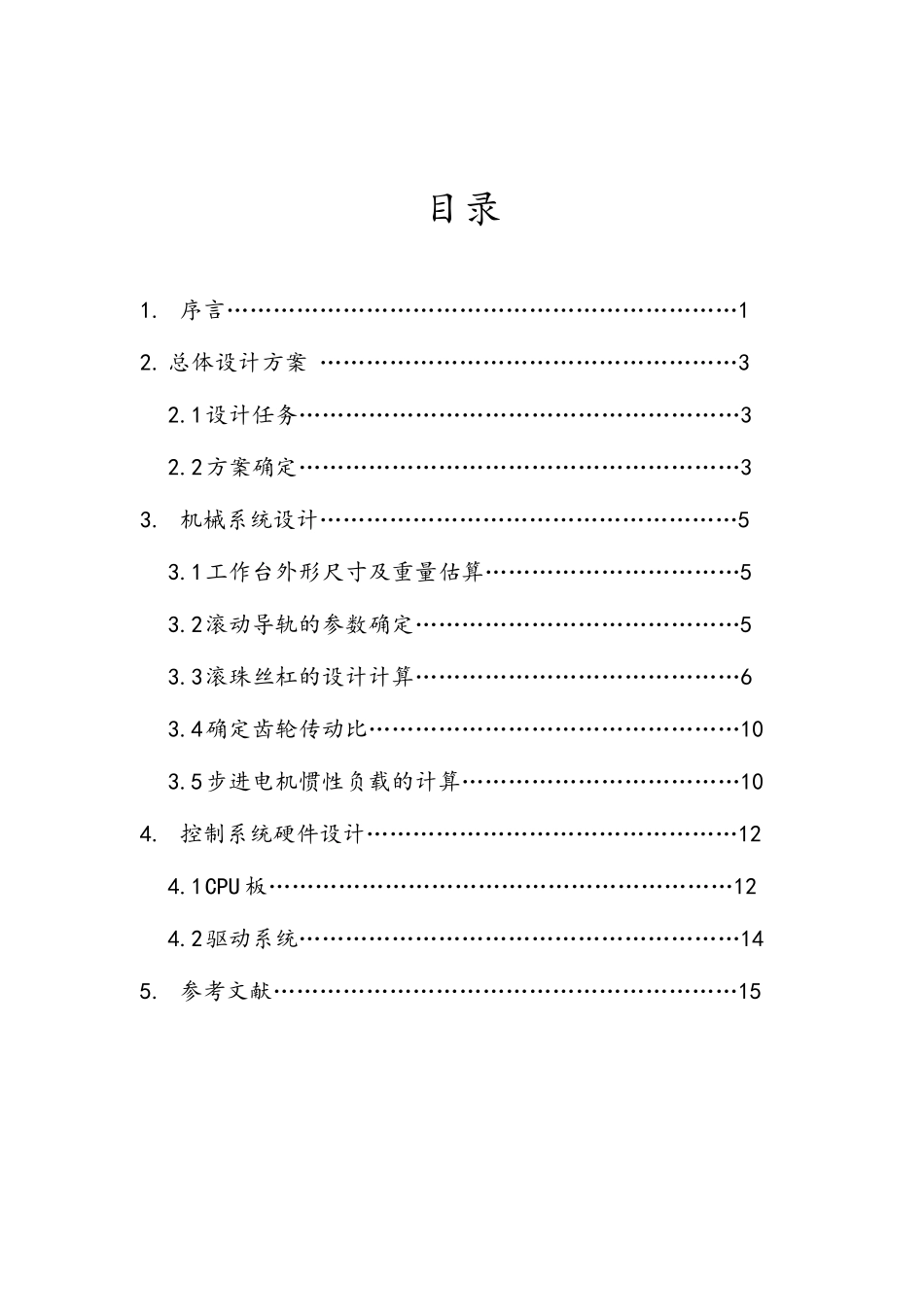

数控工作台部件课程设计 姓 名： 学 号： 专 业： 指导老师： 目录1. 序言…………………………………………………………12. 总体设计方案 ………………………………………………32.1设计任务…………………………………………………32.2方案确定…………………………………………………33. 机械系统设计………………………………………………53.1工作台外形尺寸及重量估算……………………………53.2滚动导轨的参数确定……………………………………53.3滚珠丝杠的设计计算……………………………………63.4确定齿轮传动比…………………………………………103.5步进电机惯性负载的计算………………………………104. 控制系统硬件设计…………………………………………124.1CPU 板……………………………………………………124.2驱动系统…………………………………………………145. 参考文献……………………………………………………15序言据资料介绍，我国拥有 400 多万台机床，绝大部分都是多年累积生产的普通机床。这些机床自动化程度不高，加工精度低，要想在短时期内用自动化程度高的设备大量更新，替代现有的机床，无论从资金还是从我国机床制造厂的生产能力都是不可行的。但尽快将我国现有的部分普通机床实现自动化和精密化改造又势在必行。为此，如何改造就成了我国现有设备技术改造迫切要求解决的重要课题。在过去的几十年里，金属切削机床的基本动作原理变化不大，但社会生产力特别是微电子技术、计算机技术的应用进展很快。反映到机床控制系统上，它既能提高机床的自动化程度，又能提高加工的精度，现已有一些企业在这方面做了有益的尝试。实践证明，改造后的机床既满足了技术进步和较高生产率的要求，又由于产品精度提高，型面加工范围增多也使改造后的设备适应能力加大了许多。这更加突出了在旧机床上进行数控技术改造的必要性和迫切性。由于新型机床价格昂贵，一次性投资巨大，假如把旧机床设备全部以新型机床替换，国家要花费大量的资金，而替换下的机床又会闲置起来造成浪费，若采纳改造技术加以现代化，则可以节约 50%以上的资金。从我国的具体情况来讲，一套经济型数控装置的价格仅为全功能数控装置的 1/3 到 1/5，一般用户都承担得起。这为资金紧张的中小型企业的技术进展开创了新路，也对实力雄厚的大型企业产生了极大的经济吸引力，起到了事半功倍的积极作用。据国内资料统计订购新的数控机床的交货...
