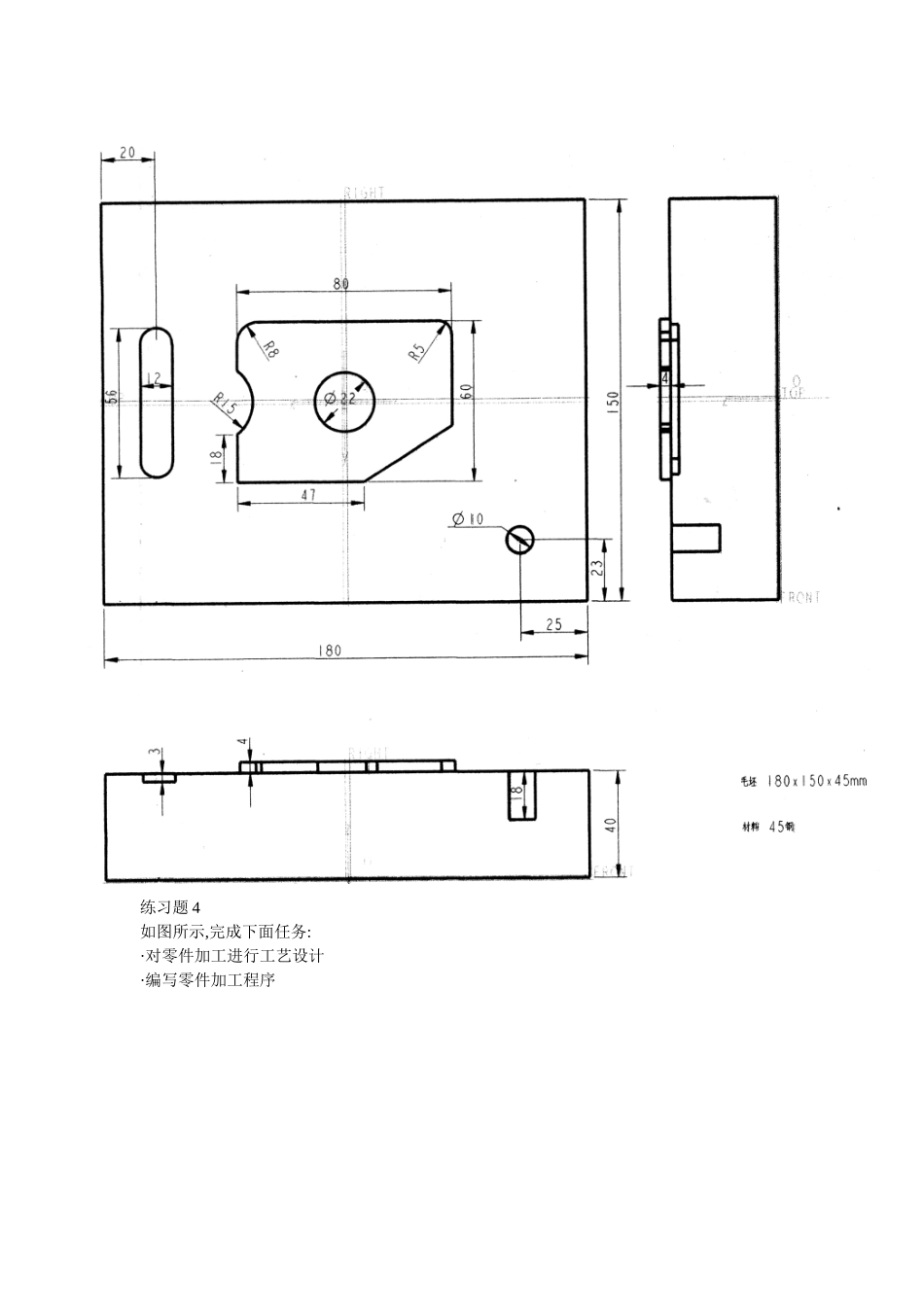

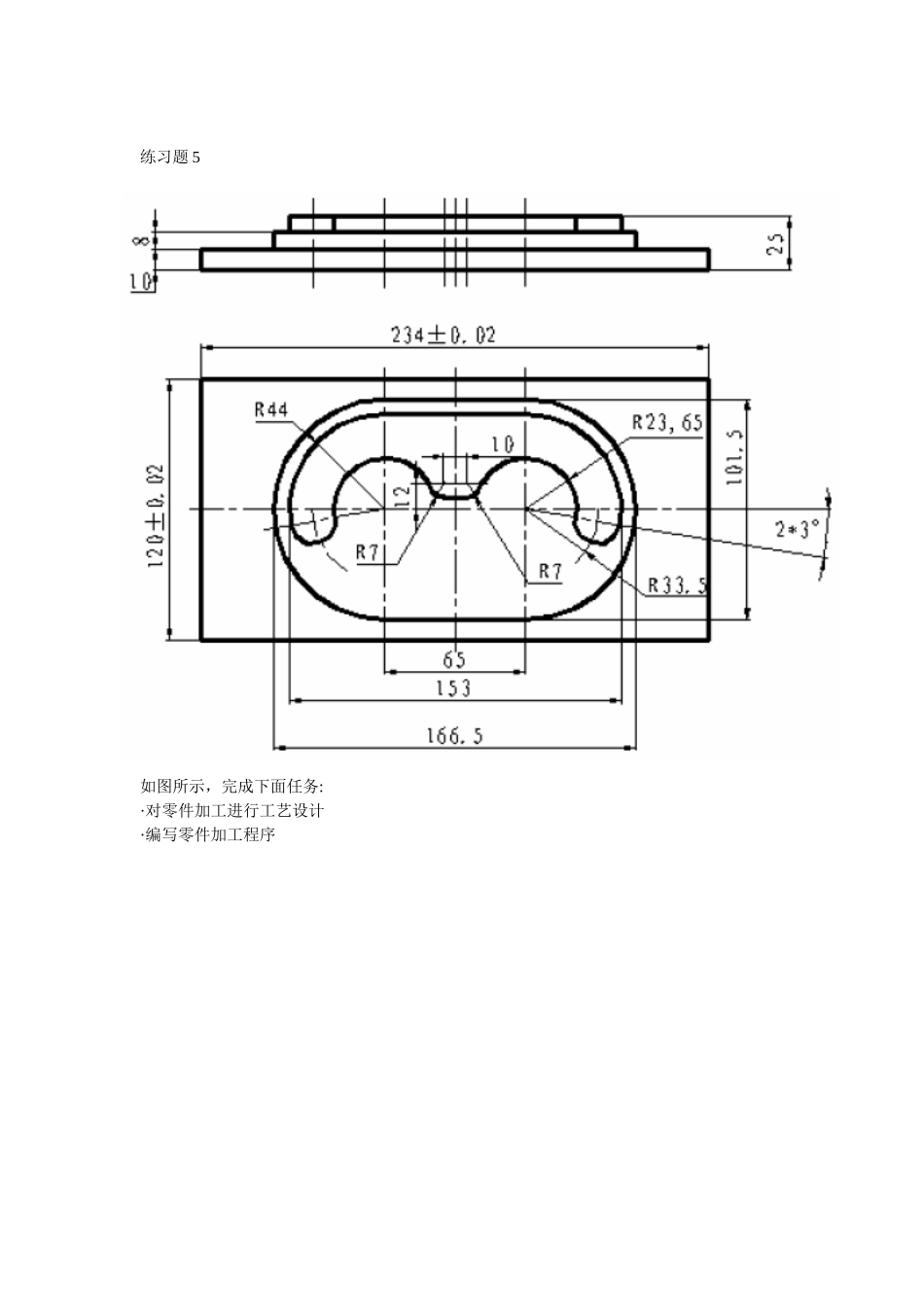

数控铣削加工编程图例练习题 1零件图如图所示，完成下面工作任务：·选择加工用刀具；用表格说明刀具所用于得加工部位;·在图中画出刀具走刀路线；·编写加工程序.练习题 2零件图如图所示,编写加工程序.·粗加工用φ30平底铣刀，刀 具长 度 １ ３0mm，留 1ｍ m精加工余量;·精加工用φ １0 平底铣刀，刀 具长度110mm练习题 3如图所示，完 成下面任务:· 对 零 件 加工 进行工艺设计· 编 写 零 件加 工程序练习题 4如图所示,完成下面任务:·对零件加工进行工艺设计·编写零件加工程序练习题 5如图所示，完成下面任务:·对零件加工进行工艺设计·编写零件加工程序练习题 6如图所示,完成下面任务:·对零件加工进行工艺设计·编写零件加工程序练习题 7如图所示，完成下面任务：·对零件加工进行工艺设计·编写零件加工程序练习题 8如 图 所示 ， 完成 下 面任务：· 对 零 件加 工 进行 工 艺设计· 编 写 零件 加 工程序练习 9编写零件加工程序练习 10编写零件加工程序图 4-129 数控铣削加工综合应用一图例
