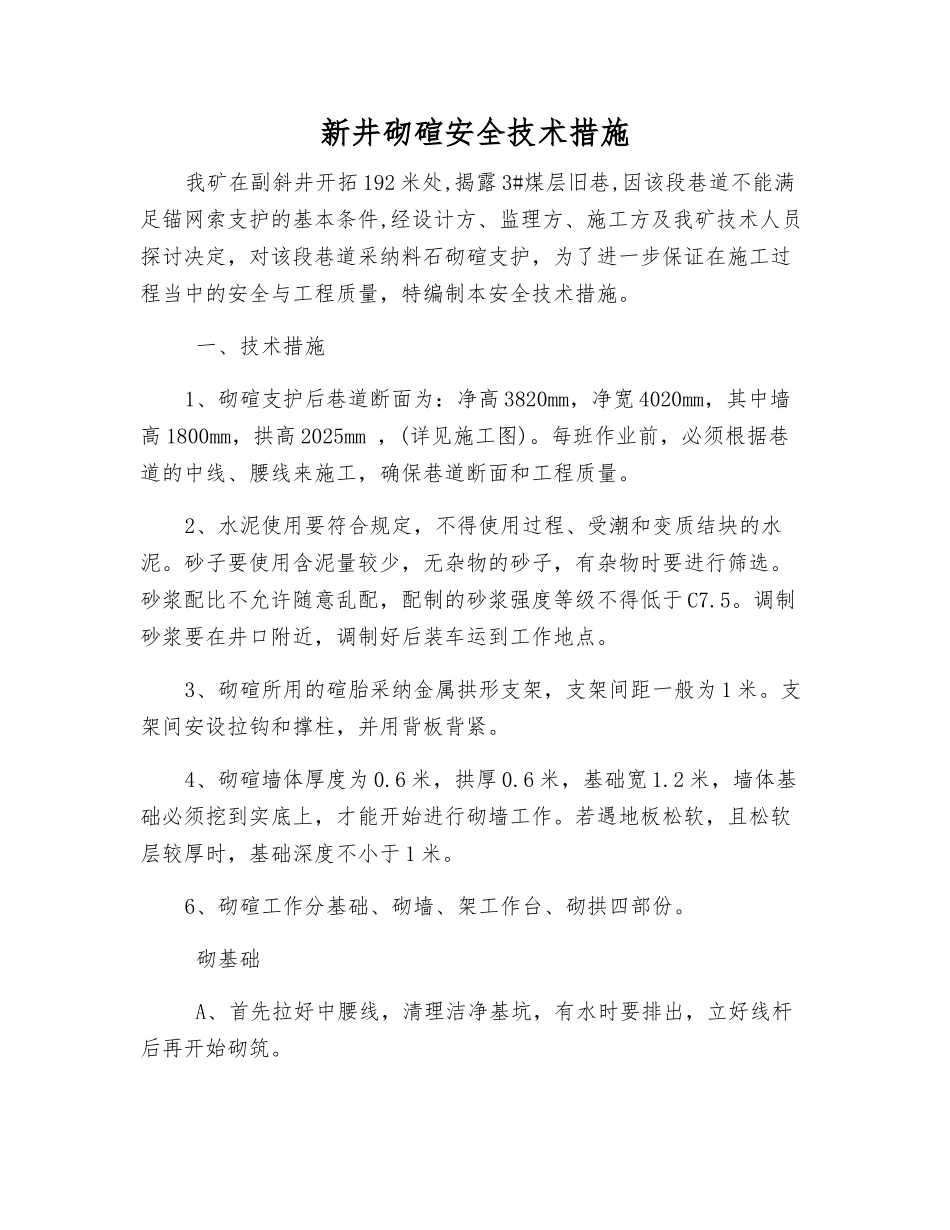

新井砌碹安全技术措施我矿在副斜井开拓 192 米处,揭露 3#煤层旧巷,因该段巷道不能满足锚网索支护的基本条件,经设计方、监理方、施工方及我矿技术人员探讨决定,对该段巷道采纳料石砌碹支护,为了进一步保证在施工过程当中的安全与工程质量,特编制本安全技术措施。 一、技术措施1、砌碹支护后巷道断面为:净高 3820mm,净宽 4020mm,其中墙高 1800mm,拱高 2025mm ,(详见施工图)。每班作业前,必须根据巷道的中线、腰线来施工,确保巷道断面和工程质量。2、水泥使用要符合规定,不得使用过程、受潮和变质结块的水泥。砂子要使用含泥量较少,无杂物的砂子,有杂物时要进行筛选。砂浆配比不允许随意乱配,配制的砂浆强度等级不得低于 C7.5。调制砂浆要在井口附近,调制好后装车运到工作地点。3、砌碹所用的碹胎采纳金属拱形支架,支架间距一般为 1 米。支架间安设拉钩和撑柱,并用背板背紧。4、砌碹墙体厚度为 0.6 米,拱厚 0.6 米,基础宽 1.2 米,墙体基础必须挖到实底上,才能开始进行砌墙工作。若遇地板松软,且松软层较厚时,基础深度不小于 1 米。6、砌碹工作分基础、砌墙、架工作台、砌拱四部份。 砌基础 A、首先拉好中腰线,清理洁净基坑,有水时要排出,立好线杆后再开始砌筑。 B、砌基础时,首先在基础内铺一层砂浆,厚度不昨低于 5 公分,然后将料石放好,料石必须放稳,竖缝要灌满砂浆,并且瓦刀或大铲扎实。一层料石铺完后,要拉线校对,有偏差的必须重新,直到符合规定,然后在上面铺砂浆,并将竖缝全部灌满砂浆,依次向上砌。基础与巷帮间的空隙要求每砌完一层,使用矸石充填一次,并要充实填满。 C、每次砌筑的基础长度不得小于砌墙的长度,以超前板头 20 公分(垂线)为宜。砌每一层时应从前一碹体接茬处开始,为了使留茬符合要求,并避开发生重缝,以后砌各层时,都要先砌留茬和接茬处的料,然后再砌中间。 D、砌碹时,应该先大块料石作基础,小块料石砌墙或砌拱,这样可以保证碹墙基础的稳定性,又可减轻向上搬运大块料石的劳动强度。 砌墙 A、砌墙前,必须要使用中腰线检查两帮掘进宽度,欠挖时要用风镐、手镐等工具刷大到设计尺寸,然后清除两帮的浮矸,并把基础上面的矸石清理,再进行砌墙。 B、为了进一步保证碹墙的工程质量,防止碹墙不直,发生“伸腿”或“鼓肚子”等现象,在砌墙之前,必须先用边线在要砌的一段墙两端先挂好边垂线(立线),并固定牢固,然后沿立线进行施工。 C、墙体...
