新副立井东大巷维修安全技术措施

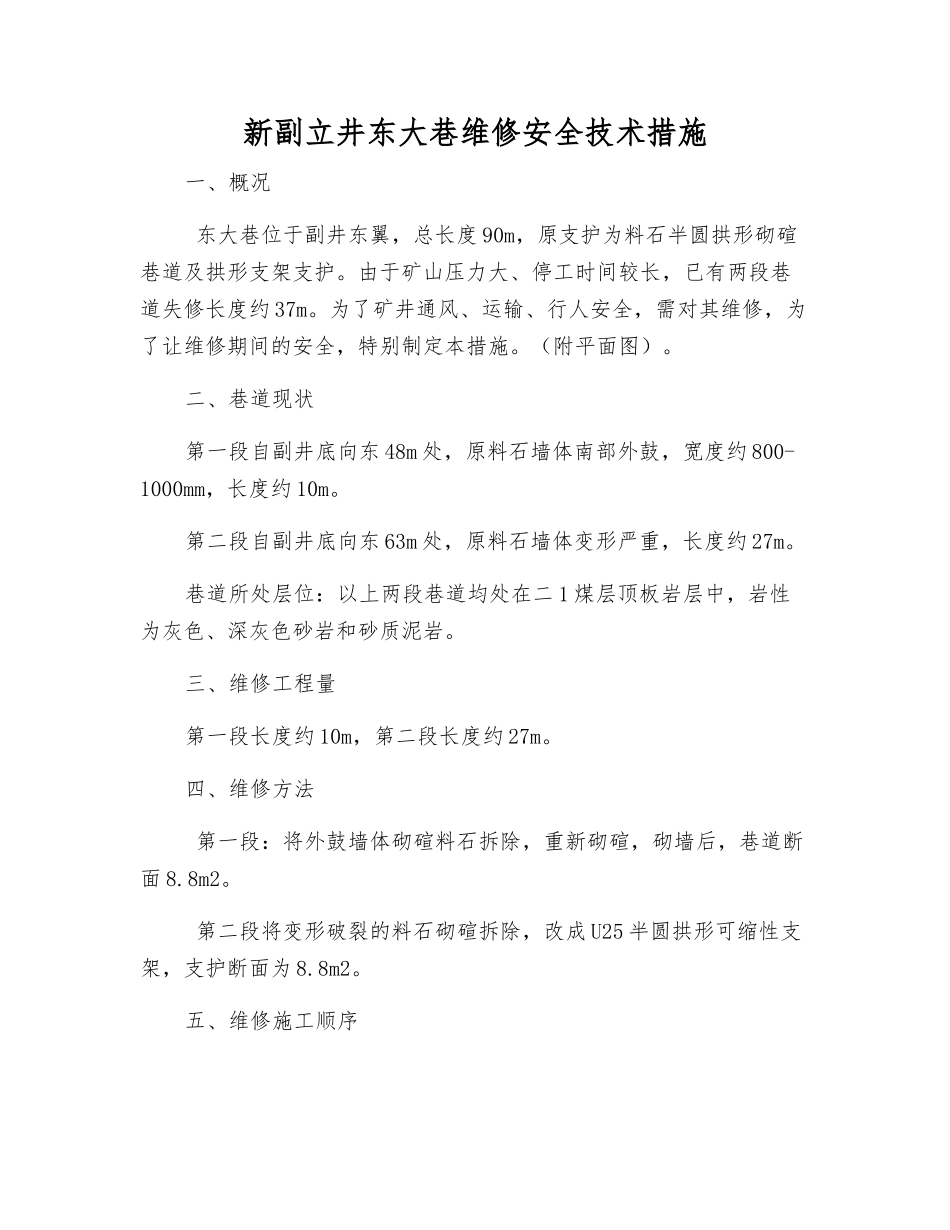

新副立井东大巷维修安全技术措施一、概况 东大巷位于副井东翼，总长度 90m，原支护为料石半圆拱形砌碹巷道及拱形支架支护。由于矿山压力大、停工时间较长，已有两段巷道失修长度约 37m。为了矿井通风、运输、行人安全，需对其维修，为了让维修期间的安全，特别制定本措施。（附平面图）。二、巷道现状第一段自副井底向东 48m 处，原料石墙体南部外鼓，宽度约 800-1000mm，长度约 10m。第二段自副井底向东 63m 处，原料石墙体变形严重，长度约 27m。巷道所处层位：以上两段巷道均处在二 1 煤层顶板岩层中，岩性为灰色、深灰色砂岩和砂质泥岩。三、维修工程量第一段长度约 10m，第二段长度约 27m。四、维修方法 第一段：将外鼓墙体砌碹料石拆除，重新砌碹，砌墙后，巷道断面 8.8m2。 第二段将变形破裂的料石砌碹拆除，改成 U25 半圆拱形可缩性支架，支护断面为 8.8m2。五、维修施工顺序 自西向东，先进行第一段的维修，然后自西向东进行第二段维修。六、工程质量标准及要求（一）、扩帮砌墙：（1）墙基深度；400±50mm；（2）墙体厚度：400±50mm；（3）砌碹规格：长×宽×高=400×200×200mm；（4）壁后充填：壁后采纳砂浆填充，饱满严实；（5）墙体：无重缝、瞎缝、干缝；（6）沙灰比：3：1；（7）料石之间压茬不小于料石厚度的 1/3;（8）墙体平整度：1.0m2 范围以内≤50mm。（二）、U 型钢支架支护质量标准要求：（1）净宽：3200mm，中心至任何一帮为：1600mm，误差：0～+80mm。（2）净高：3100mm，误差 0～+80mm。（3）棚距：500mm〈中至中〉，误差 0～+80mm。（4）搭接长度：500±50mm 。（5）耳间隙：≤10mm。（6）支架梁扭斜：±100mm。（7）卡缆间距：350±30mm。（8）柱窝深度：200±20mm。（9）前倾后仰：垂直于顶底板，误差±0.5°（8mm/m）。（10）二道铁拉杆，二道撑木（两腰、顶板正中心各一道）。铁拉杆、撑木齐全，牢固有效，打成一条直线。（11）刹帮背顶：八帮六顶每棚用背板 14 块。（12）帮顶背刹直径为 8mm 铁丝编织的网格为 50×50mm 的钢网，网与网搭接 50-100mm，每间隔 150-200mm 用 14#铁丝绑扎一道。（三）、砌水沟质量标准要求：1、净宽：400mm（±30mm）。2、净深：250mm（±30mm）。3、盖板：长 800mm，宽 600mm，厚 100mm。4、沙水泥比例：3：1（四）、拆铺道安全事项1.拆铺道工作必须与拆梁棚同步进行。2.第一段拆墙前，提前将原铺道拆除更换。3.拆下的旧轨道、轨枕等临时...
