新城绿洲工程四栋外架施工方案

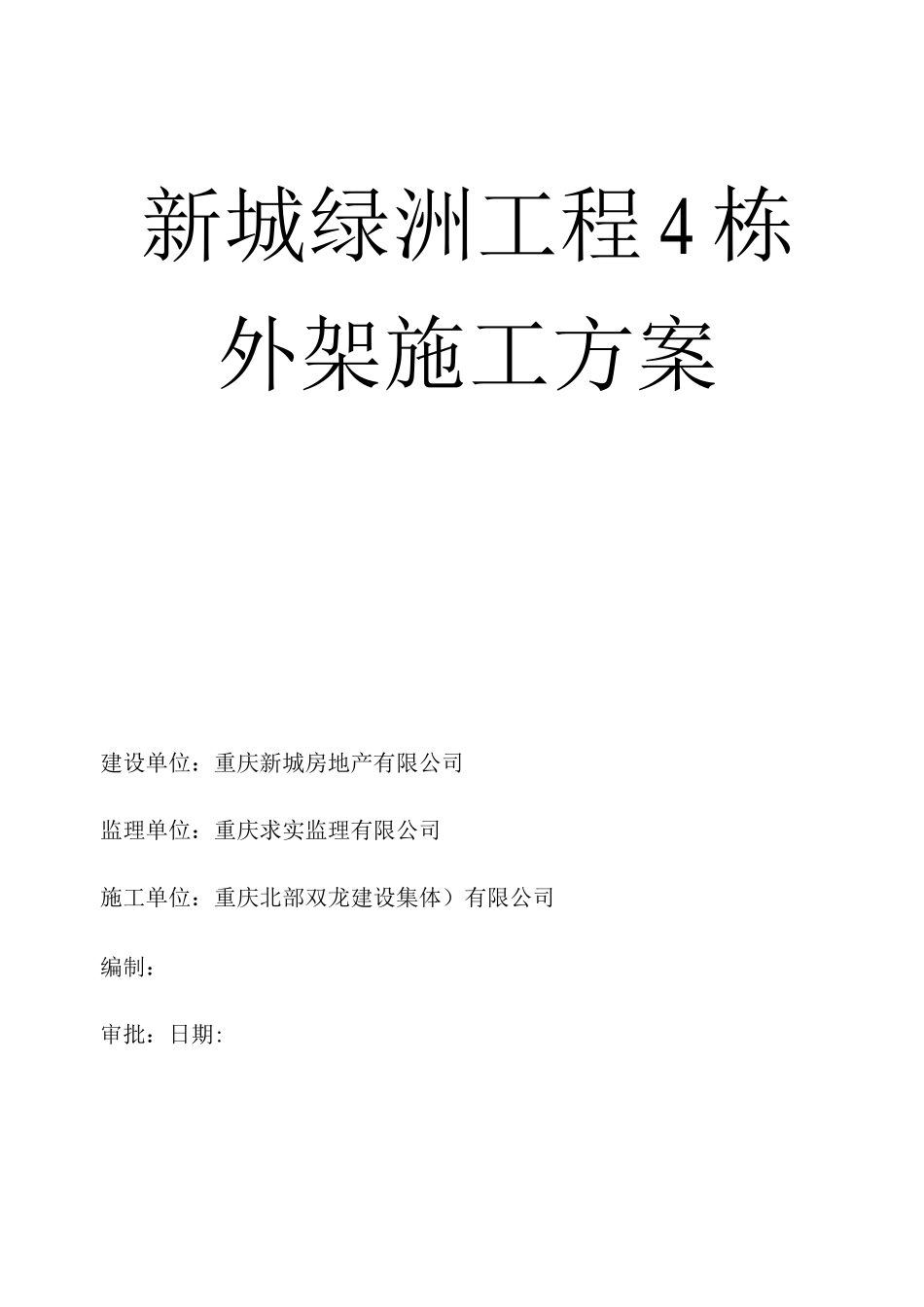

新城绿洲工程四栋外架施工方案_第1页
1/8

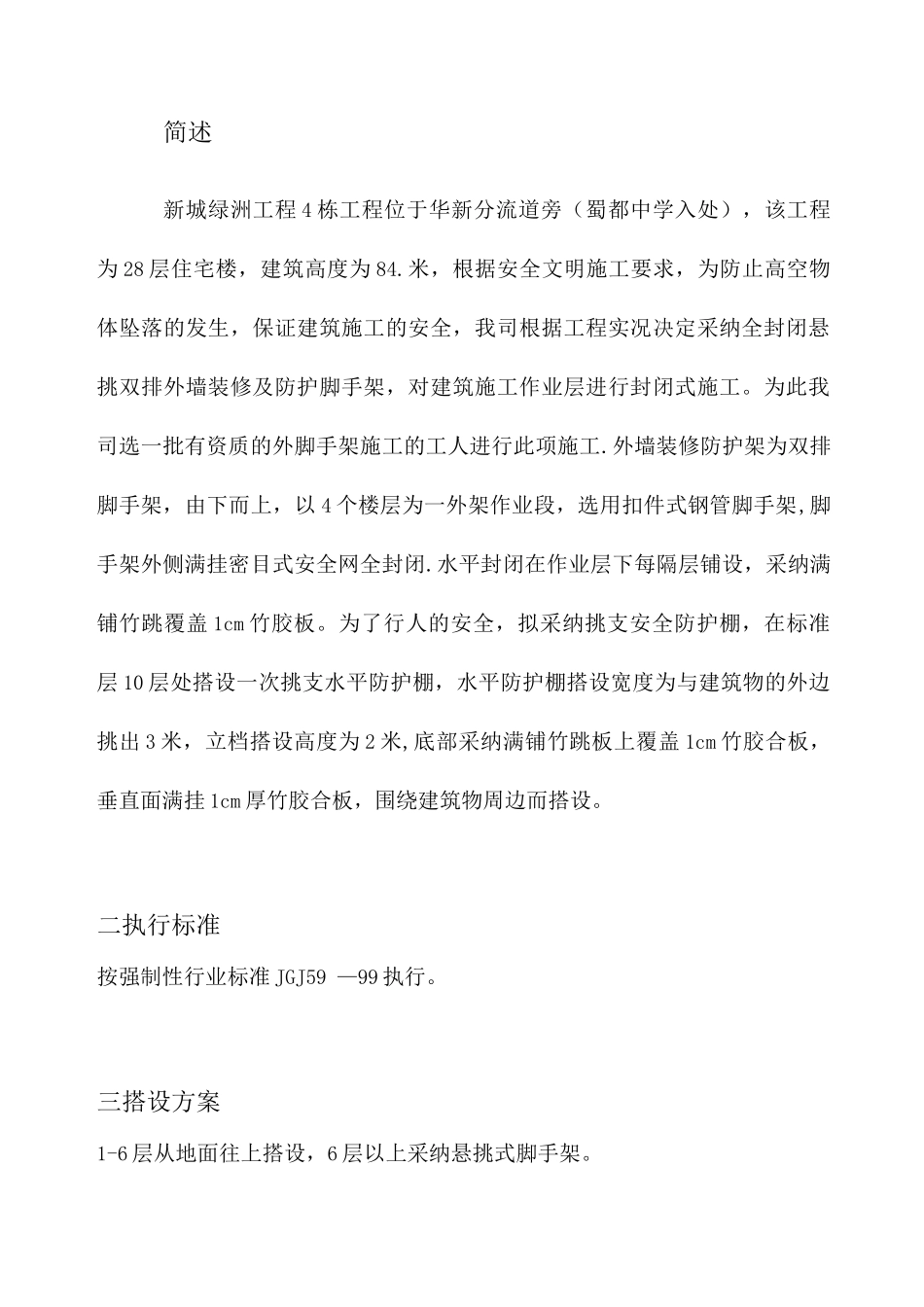

新城绿洲工程四栋外架施工方案_第2页
2/8

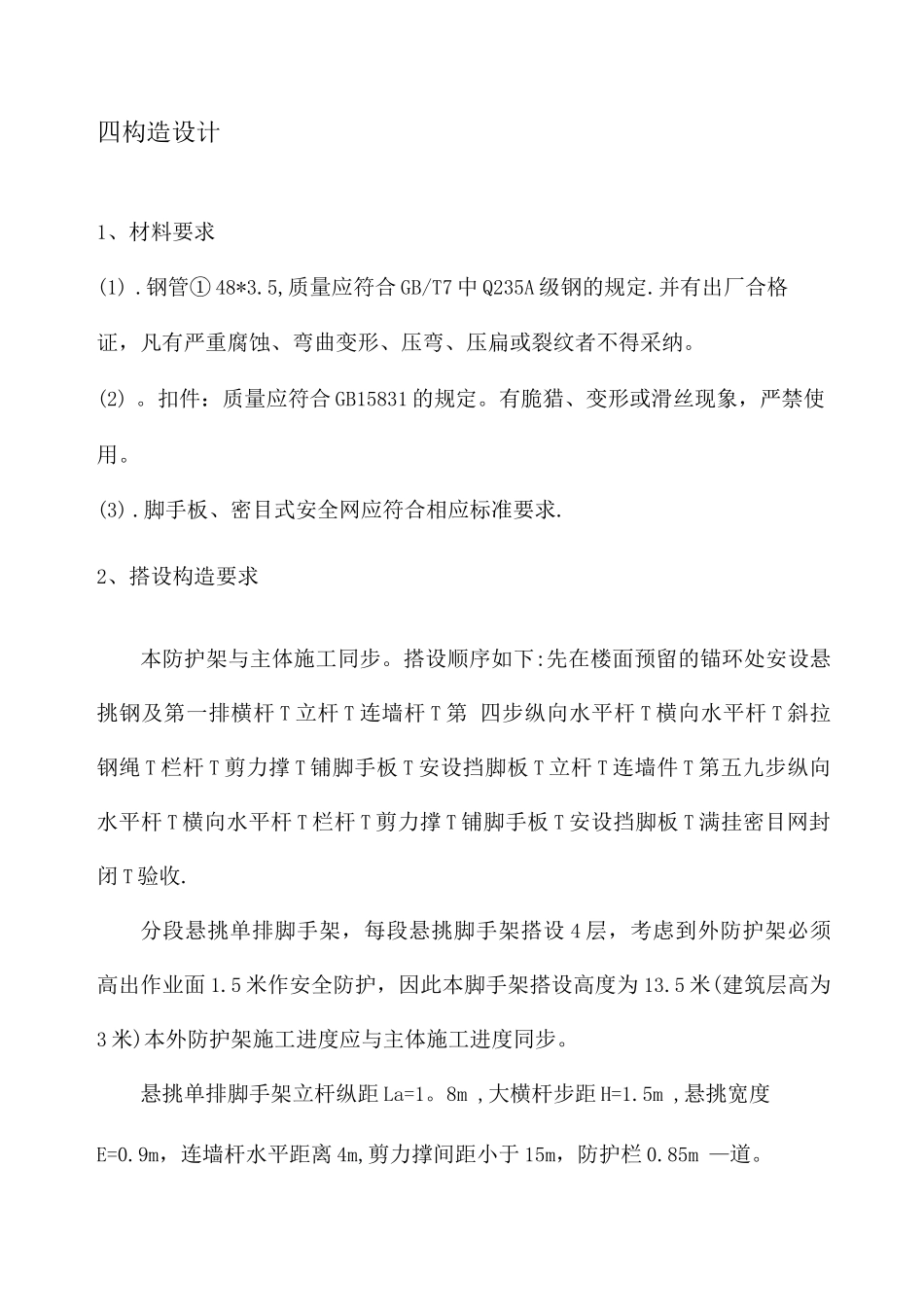

新城绿洲工程四栋外架施工方案_第3页
3/8
新城绿洲工程 4 栋外架施工方案建设单位:重庆新城房地产有限公司监理单位:重庆求实监理有限公司施工单位:重庆北部双龙建设集体)有限公司编制:审批:日期:简述新城绿洲工程 4 栋工程位于华新分流道旁(蜀都中学入处),该工程为 28 层住宅楼,建筑高度为 84.米,根据安全文明施工要求,为防止高空物体坠落的发生,保证建筑施工的安全,我司根据工程实况决定采纳全封闭悬挑双排外墙装修及防护脚手架,对建筑施工作业层进行封闭式施工。为此我司选一批有资质的外脚手架施工的工人进行此项施工.外墙装修防护架为双排脚手架,由下而上,以 4 个楼层为一外架作业段,选用扣件式钢管脚手架,脚手架外侧满挂密目式安全网全封闭.水平封闭在作业层下每隔层铺设,采纳满铺竹跳覆盖 1cm 竹胶板。为了行人的安全,拟采纳挑支安全防护棚,在标准层 10 层处搭设一次挑支水平防护棚,水平防护棚搭设宽度为与建筑物的外边挑出 3 米,立档搭设高度为 2 米,底部采纳满铺竹跳板上覆盖 1cm 竹胶合板,垂直面满挂 1cm 厚竹胶合板,围绕建筑物周边而搭设。二执行标准按强制性行业标准 JGJ59 —99 执行。三搭设方案1-6 层从地面往上搭设,6 层以上采纳悬挑式脚手架。四构造设计1、材料要求(1) .钢管① 48*3.5,质量应符合 GB/T7 中 Q235A 级钢的规定.并有出厂合格证,凡有严重腐蚀、弯曲变形、压弯、压扁或裂纹者不得采纳。(2) 。扣件:质量应符合 GB15831 的规定。有脆猎、变形或滑丝现象,严禁使用。(3) .脚手板、密目式安全网应符合相应标准要求.2、搭设构造要求本防护架与主体施工同步。搭设顺序如下:先在楼面预留的锚环处安设悬挑钢及第一排横杆 T 立杆 T 连墙杆 T 第 四步纵向水平杆 T 横向水平杆 T 斜拉钢绳 T 栏杆 T 剪力撑 T 铺脚手板 T 安设挡脚板 T 立杆 T 连墙件 T 第五九步纵向水平杆 T 横向水平杆 T 栏杆 T 剪力撑 T 铺脚手板 T 安设挡脚板 T 满挂密目网封闭 T 验收.分段悬挑单排脚手架,每段悬挑脚手架搭设 4 层,考虑到外防护架必须高出作业面 1.5 米作安全防护,因此本脚手架搭设高度为 13.5 米(建筑层高为3 米)本外防护架施工进度应与主体施工进度同步。悬挑单排脚手架立杆纵距 La=1。8m ,大横杆步距 H=1.5m ,悬挑宽度E=0.9m,连墙杆水平距离 4m,剪力撑间距小于 15m,防护栏 0.85m —道。(1) 、立杆1)脚手架底层步距按悬挑型钢间距布置,且不大于 2 米...
