人工挖孔桩施工图文教程VIP免费

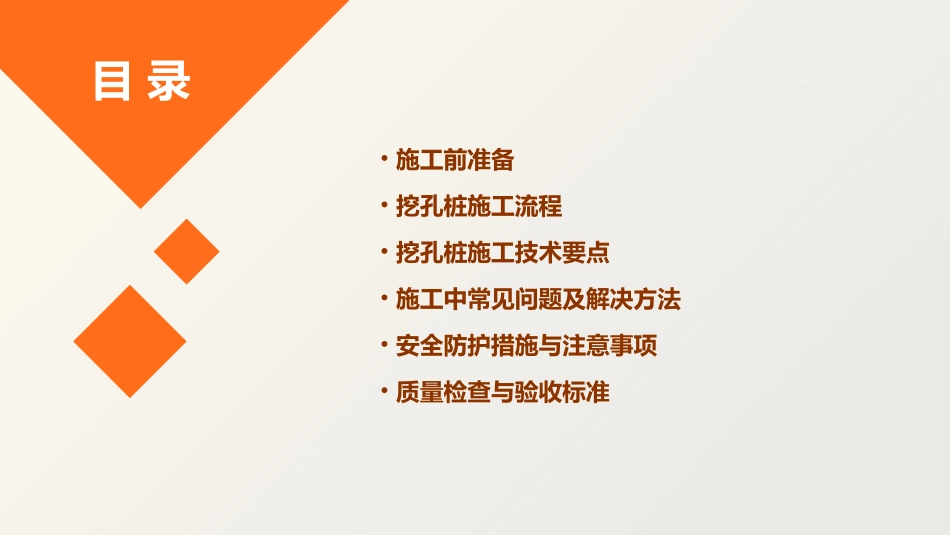

人工挖孔桩施工图文教程目录•施工前准备•挖孔桩施工流程•挖孔桩施工技术要点•施工中常见问题及解决方法•安全防护措施与注意事项•质量检查与验收标准01施工前准备010203地质条件了解施工区域的地质构造、岩性、地下水情况等，为后续施工提供基础数据。环境因素考察周边建筑物、道路、管线等设施，评估施工对环境的影响。安全隐患识别潜在的安全风险，如地下空洞、不稳定土层等，制定相应防范措施。现场勘察核对设计图纸中的桩位、桩径、桩长等参数，确保符合设计要求。桩位布置结构设计施工说明审查桩身配筋、混凝土强度等级等结构设计内容，确保结构安全。仔细阅读施工说明，了解施工过程中的特殊要求和注意事项。030201设计图纸审查按照设计要求准备足够数量和质量合格的钢筋，进行加工和连接。钢材选用符合设计要求的混凝土强度等级，确保施工质量。混凝土准备挖掘工具、支护材料、提升设备、照明和通风设备等。施工机具施工材料准备施工队伍组织人员配备组建具备相应资质和经验的施工队伍，包括管理人员、技术人员和操作工人。安全培训对施工人员进行安全教育和培训，提高安全意识和操作技能。施工计划制定详细的施工计划和进度安排，确保施工顺利进行。02挖孔桩施工流程根据设计图纸，确定挖孔桩的位置和尺寸。在现场进行定位放线，使用全站仪或经纬仪等测量工具，确保桩位准确无误。标记好桩的中心点和四周的边界线，为后续开挖做好准备。定位放线根据地质勘察报告和设计要求，选择合适的开挖方式和工具，如人工开挖、机械开挖等。开挖前应先进行场地平整和排水处理，确保施工顺利进行。按照设计要求的深度和直径进行开挖，注意保持桩孔的垂直度和圆度。挖出的土方应及时运离现场，避免堆积影响施工。挖孔桩开挖根据地质情况和设计要求，确定是否需要设置护壁。护壁可采用钢筋混凝土、钢板桩等材料，根据实际情况选择。在桩孔内壁上安装模板，并浇筑混凝土或安装钢板桩，形成护壁结构。护壁施工完成后，应检查其稳定性和垂直度，确保符合要求。01020304护壁施工钢筋笼制作与安装根据设计图纸和钢筋加工表，制作钢筋笼。钢筋的规格、数量、间距等应符合设计要求。在钢筋笼的外侧设置保护层垫块，确保钢筋笼在混凝土中的位置准确。使用吊车或人工将钢筋笼吊入桩孔内，注意保持其垂直度和稳定性。钢筋笼安装完成后，应检查其位置和固定情况，确保符合要求。混凝土浇筑ABDC在浇筑混凝土前，应对桩孔进行清理和验收，确保孔内无杂物和积水。根据设计要求的混凝土强度等级和配合比，搅拌好混凝土并运输至现场。使用导管或溜槽将混凝土浇筑至桩孔内，注意控制浇筑速度和高度，避免产生离析和泌水现象。在浇筑过程中应随时检查混凝土的坍落度和和易性，确保施工质量。03挖孔桩施工技术要点施工前进行详细的地质勘察，了解土层分布、地下水位、岩石性质等，为确定挖孔桩直径和深度提供依据。地质勘察根据建筑物荷载要求，计算挖孔桩所需承载力，从而确定桩径和桩深。荷载要求综合考虑施工设备、技术水平、工期等因素，选择合适的桩径和桩深。施工条件挖孔桩直径与深度确定厚度设计根据土层性质、地下水位、桩径等因素，设计合理的护壁厚度。护壁作用护壁用于保护孔壁稳定，防止坍塌和流沙现象，确保施工安全。强度要求护壁材料应满足一定的强度要求，一般采用钢筋混凝土或素混凝土。护壁厚度与强度设计03安装要求在挖孔桩成孔后，及时将钢筋笼吊装入孔，确保钢筋笼位置准确、固定牢固。01钢筋选材选用符合规范要求的钢筋材料，保证钢筋的直径、间距、数量等满足设计要求。02制作工艺按照设计图纸和规范要求，进行钢筋笼的加工制作，包括钢筋的弯曲、绑扎、焊接等工序。钢筋笼制作与安装规范ABDC混凝土配合比根据设计要求，选用合适的混凝土配合比，确保混凝土强度满足要求。浇筑方法采用导管法或串筒法进行混凝土浇筑，避免混凝土离析和堵管现象。振捣要求在混凝土浇筑过程中，进行充分振捣，确保混凝土密实度。养护措施混凝土浇筑完成后，采取适当的养护措施，如覆盖保湿、定期浇水等，确保混凝土强度稳定增长。混凝土浇筑技术要求04施工中常见问题及解决方法若障碍物体积较小，...
