《航模制作》汇编VIP专享VIP免费

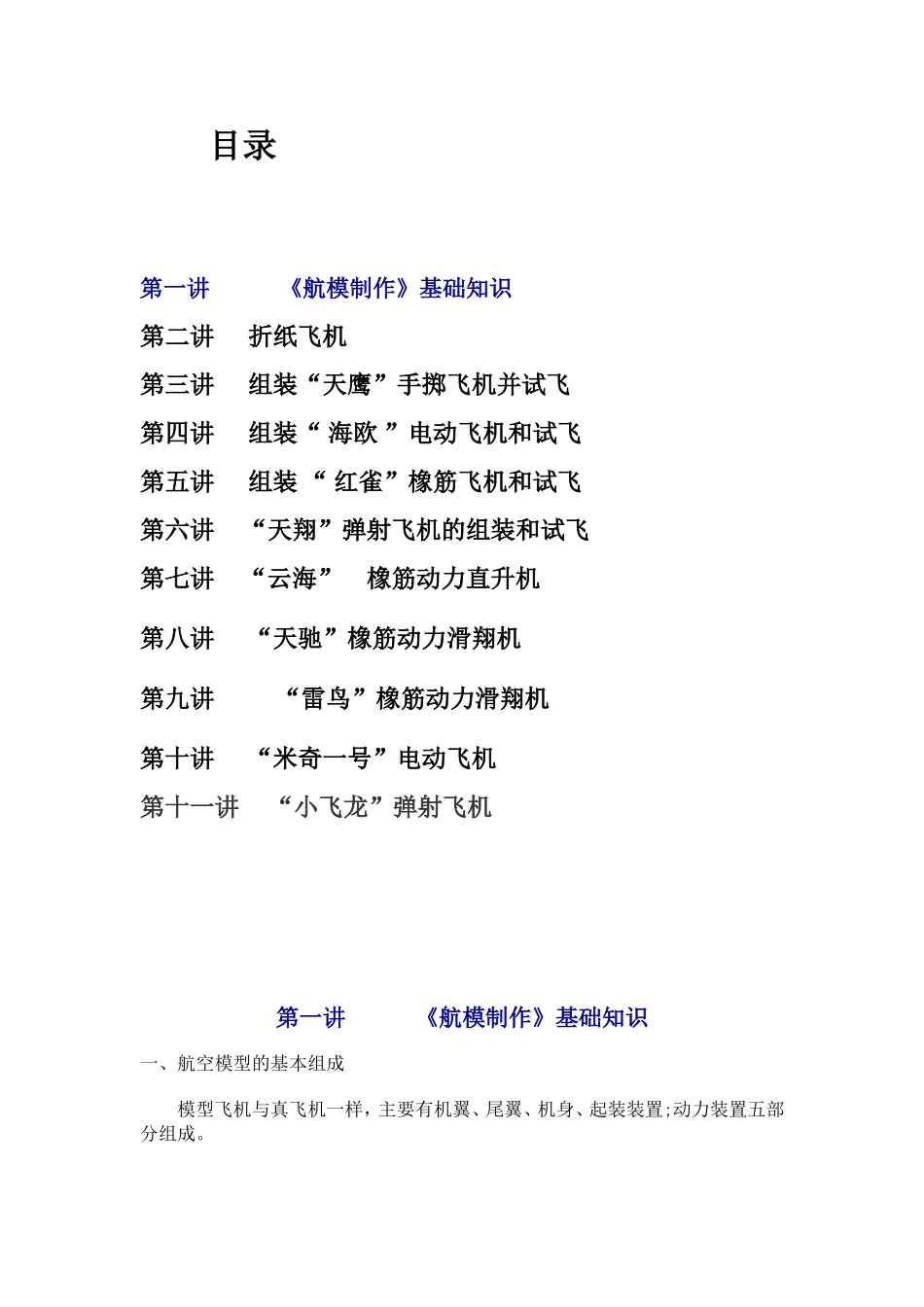

目录第一讲《航模制作》基础知识第二讲折纸飞机第三讲组装“天鹰”手掷飞机并试飞第四讲组装“海欧”电动飞机和试飞第五讲组装“红雀”橡筋飞机和试飞第六讲“天翔”弹射飞机的组装和试飞第七讲“云海”橡筋动力直升机第八讲“天驰”橡筋动力滑翔机第九讲“雷鸟”橡筋动力滑翔机第十讲“米奇一号”电动飞机第十一讲“小飞龙”弹射飞机第一讲《航模制作》基础知识一、航空模型的基本组成模型飞机与真飞机一样，主要有机翼、尾翼、机身、起装装置;动力装置五部分组成。图1－1－11.机翼：在一定的速度下，产生升力，克服重力使飞机升空飞行。机翼后部的副翼，可以调整模型飞机左右倾斜。2.尾翼：由垂直尾翼和水平尾翼组成，用于保证模型飞机在飞行时的平衡和稳定，并通过尾翼的舵面对飞机进行操纵。其中水平尾翼保持模型飞机的俯仰稳定，并可产生一部分升力，垂直尾翼保持模型飞机飞行方向的稳定。水平尾翼后部的舵是升降舵，它的上下偏转可以控制模型升降。垂直尾翼后部的舵是方向舵它的左右偏转可以控制模型飞机的飞行方向。3.机身：连接模型的各部分，使之成为一个整体。同时可以装载一些设备。4.动力系统：产生拉力或推力，使模型飞机获得前进速度。5.起落装置：支撑模型飞机，供起飞着陆时使用。典型的常规飞机一般都具有以上五部分，但在特殊形式的飞机也有例外。比如弹射和手掷模型滑翔机，就没有动力和起落装置。二、航空模型的常见术语1.翼展：左右机翼终端两点间的最大直线距离。2.翼型：机翼或尾翼的剖面形状。3.上反角：机翼与模型飞机横轴之间的夹角。4.安装角：翼弦与机身量度用的基准线的夹角。5.重心：模型各部分重力的合力点称为重心。6.前缘：机翼最前面的边缘。7.尾力臂：由重心到尾翼前缘1/4弦长处的距离。8.(翼）载荷：每平方米升力面积所承受的(以克为单位的）重量。第二节模型飞机为什么能飞一、机翼产生升力的原理：在以空气等具有流动性的物质为研究对象的流体力学中有一条很重要的定律——伯努利定律。这条定律的主要内容是说在流体(如空气）中，流速大的地方压强小，流速小的地方压强大。机翼一般是圆头尖尾，上面的孤线弯曲度较大，而下面的弧线较为平直，当飞机起飞时，迎面而来的气流以一定的速度流向机翼，在机翼前缘被分成上下两部分，分别从机翼的上下表面流过，到达后缘时又会合到一起向后流去。这样，上面的空气流过的是一条曲线，下面的却是直线，于是在相同的时间里，在机翼上表面的空气要流过更长的距离。那么机翼上表面的空气流速要大于下表面。根据伯努利定律，流速大的地方压强较小。因此机翼上下表面间就产生了压力差，这种压力差就是机翼产生升力的原因。计算升力的公式：Y＝1/2GyρＶ2SY升力Gy升力系数ρ空气密度V速度S机翼面积二、模型飞机的安定性图1－2－3模型飞机的三轴模型飞机和真飞机一样，它们在空中改变原有的飞行姿态时，这种变化是围绕通过飞机重心，互相垂直的三根轴线进行的。飞机的俯仰变化(爬升、俯冲）是绕横轴z转动的;飞机的横侧变化(左右侧斜）是绕轴X转动的;飞机的方向变化(机头的左右转向）是绕立轴y转动的。因此，飞机的安定性，可以分为俯仰安定性，横侧安定性和方向安定性。1.俯仰安定性俯仰安定性是指模型飞机能够经常保持在一定迎角下飞行的能力。俯仰安定性好的模型飞机，在飞行中受气流影响而发生抬头或低头时，能够自动迅速恢复保持原来的飞行姿态。俯仰安定性差的模型飞机，就抵挡不住飞行迎角的突然变化，波状加剧，以致失速坠地。模型飞机的俯仰安定性由两个因素决定，一是飞机的重心相对于机翼翼弦的位置;二是水平尾翼面积的大小和与重心位置的距离(尾力臂)。重心比较前，水平尾翼面积较大，尾力臂较长，俯仰安定性就好。2.横侧安定性。模型飞机在倾侧以后(绕纵轴X转动)，能够自动恢复过来的特性，称为横型飞机的横侧安定性。模型飞机的上反角越大，重心位置越低模型飞机的横侧安定性越好。3.方向安定性模型飞机具有保持飞行方向不变的特性，这种特性叫做方向安定性。垂直尾翼面积越大，距重心越远，方向安定性就越好。将横侧安定性和方向安定性结合起来研究就是盘旋安定性。机翼的上反角和垂直尾翼有一...
