无磷配方在煤化工循环冷却水系统中的应用研究VIP专享

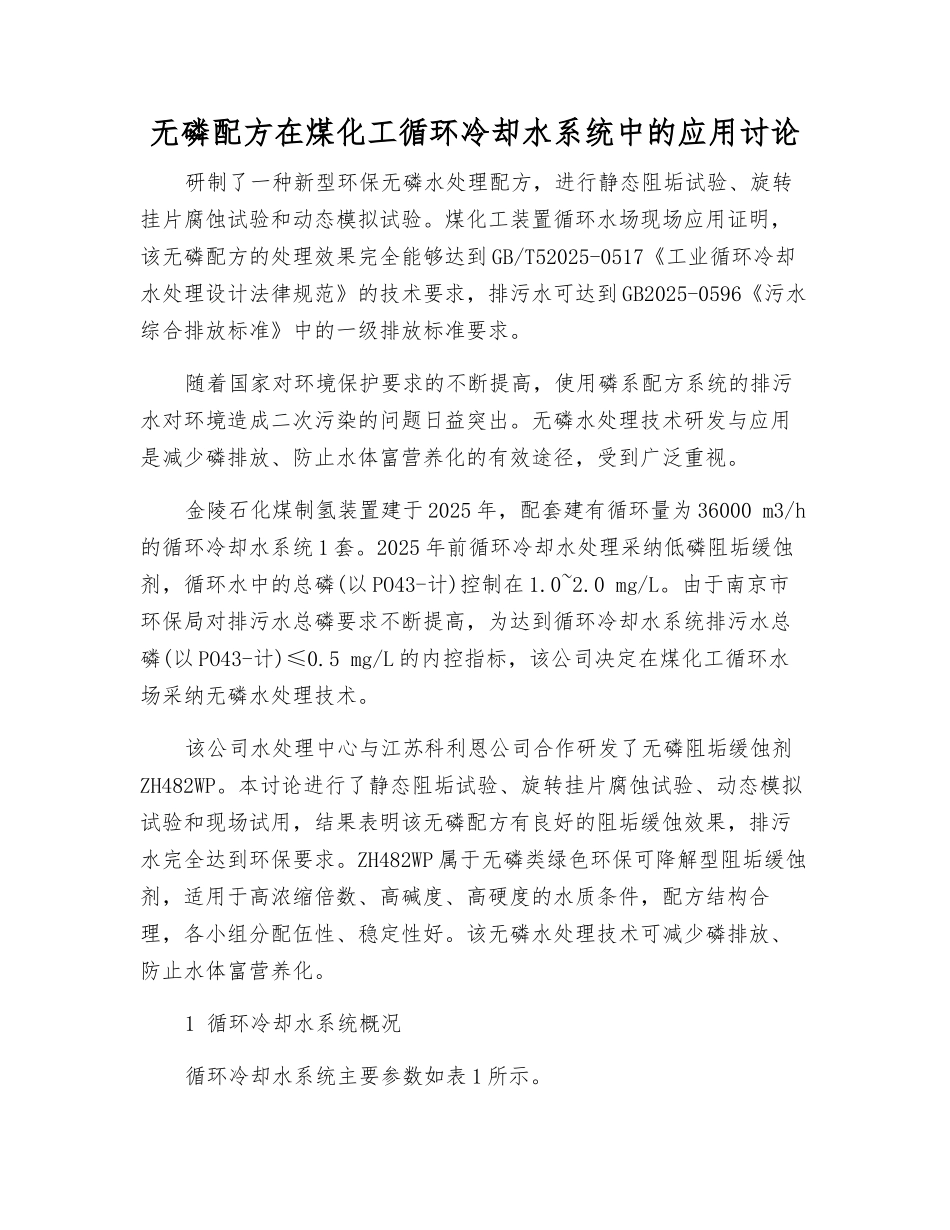

无磷配方在煤化工循环冷却水系统中的应用讨论研制了一种新型环保无磷水处理配方，进行静态阻垢试验、旋转挂片腐蚀试验和动态模拟试验。煤化工装置循环水场现场应用证明，该无磷配方的处理效果完全能够达到 GB/T52025-0517《工业循环冷却水处理设计法律规范》的技术要求，排污水可达到 GB2025-0596《污水综合排放标准》中的一级排放标准要求。随着国家对环境保护要求的不断提高，使用磷系配方系统的排污水对环境造成二次污染的问题日益突出。无磷水处理技术研发与应用是减少磷排放、防止水体富营养化的有效途径，受到广泛重视。金陵石化煤制氢装置建于 2025 年，配套建有循环量为 36000 m3/h的循环冷却水系统 1 套。2025 年前循环冷却水处理采纳低磷阻垢缓蚀剂，循环水中的总磷(以 PO43-计)控制在 1.0~2.0 mg/L。由于南京市环保局对排污水总磷要求不断提高，为达到循环冷却水系统排污水总磷(以 PO43-计)≤0.5 mg/L 的内控指标，该公司决定在煤化工循环水场采纳无磷水处理技术。该公司水处理中心与江苏科利恩公司合作研发了无磷阻垢缓蚀剂ZH482WP。本讨论进行了静态阻垢试验、旋转挂片腐蚀试验、动态模拟试验和现场试用，结果表明该无磷配方有良好的阻垢缓蚀效果，排污水完全达到环保要求。ZH482WP 属于无磷类绿色环保可降解型阻垢缓蚀剂，适用于高浓缩倍数、高碱度、高硬度的水质条件，配方结构合理，各小组分配伍性、稳定性好。该无磷水处理技术可减少磷排放、防止水体富营养化。1 循环冷却水系统概况循环冷却水系统主要参数如表 1 所示。煤化工循环冷却水系统补充水采纳新奇水，补充水水质如表 2 所示。根据表 2 数据计算不同条件下的 Ryznar 稳定指数(R.S.I.)，得出该水质在浓缩倍数达到 4.5 以上时具备严重的结垢趋势。2 试验部分01 试验用水与药剂试验用水为煤化工循环水场现场实际补充水，水质见表2。ZH482WP 无磷阻垢缓蚀剂主要由聚环氧琥珀酸(PESA)、三元共聚物(AA-AMPS-HPA)、锌盐及稳定剂组成，江苏科利恩公司提供。02 静态阻垢试验试验参考 GB/T16632—2025《水处理剂阻垢性能的测量碳酸钙沉积法》。取现场补充水分别投加 20、25 mg/L ZH482WP 阻垢缓蚀剂，浓缩至 4.5 倍后在 80 ℃下保持 10 h，测定水中钙离子浓度，同时做空白试验，计算阻垢率。03 旋转挂片腐蚀试验试验参考 GB/T18175—2000《水处理剂缓蚀性能的测定旋转挂片法》。取现场补充水，分别投加 20、25 mg/L ZH482WP 阻垢...
