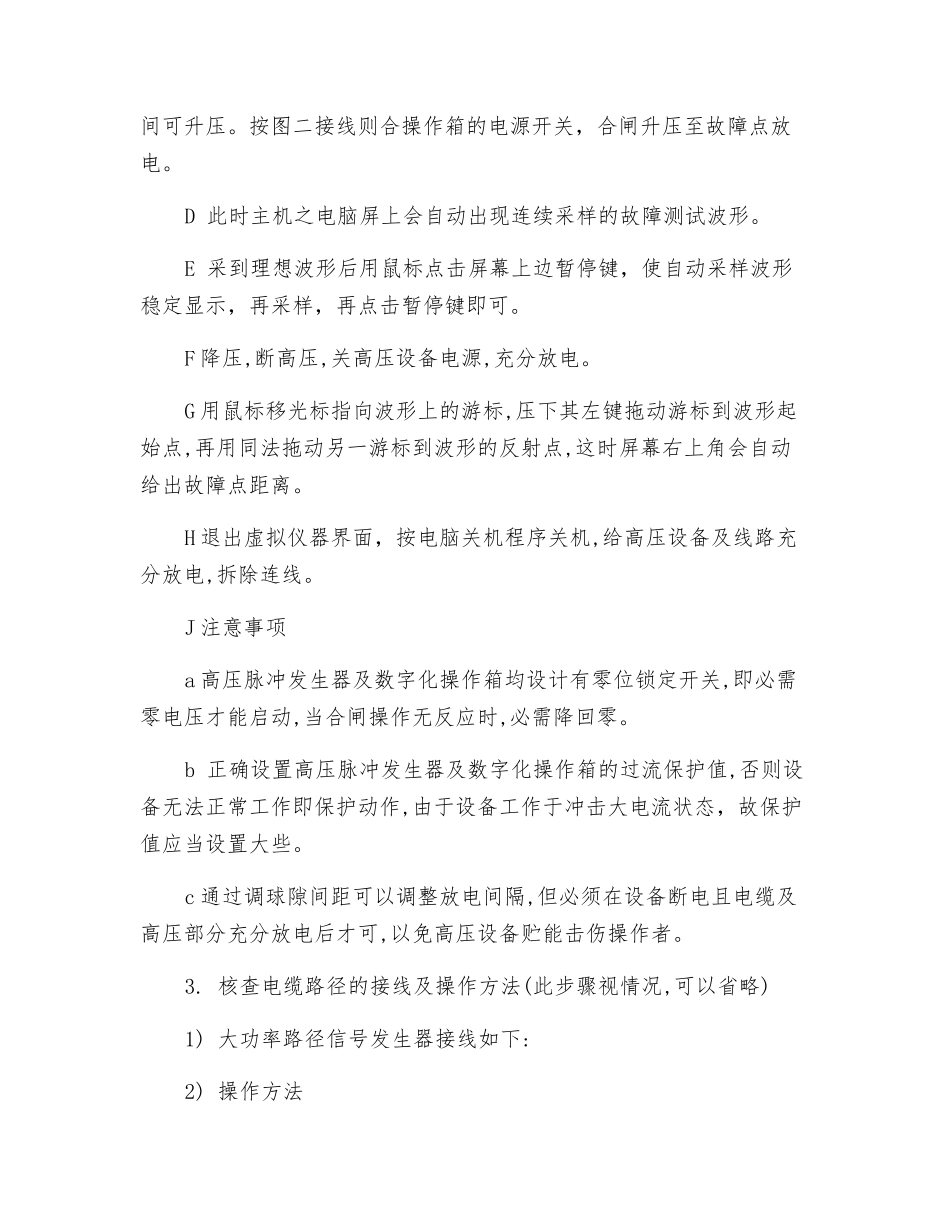

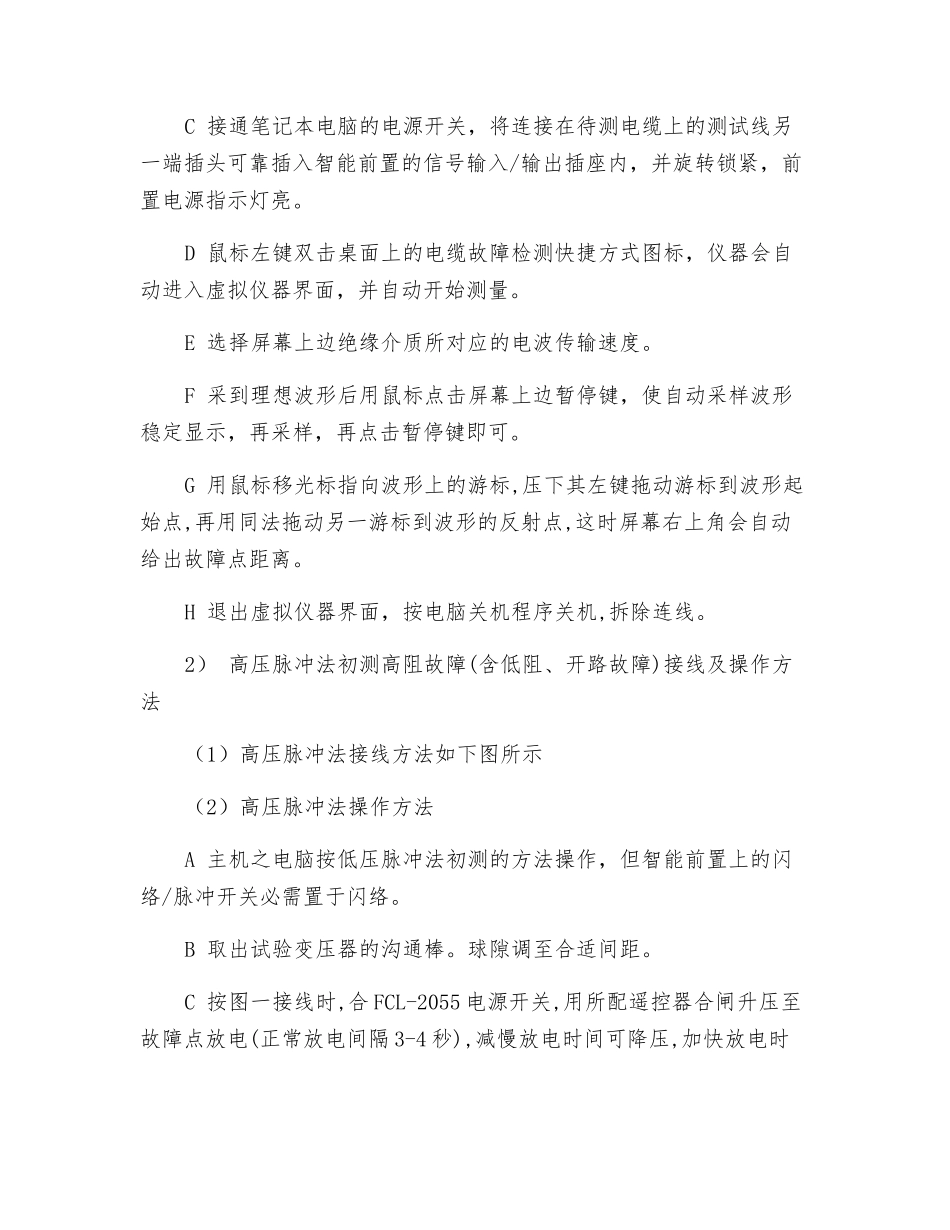

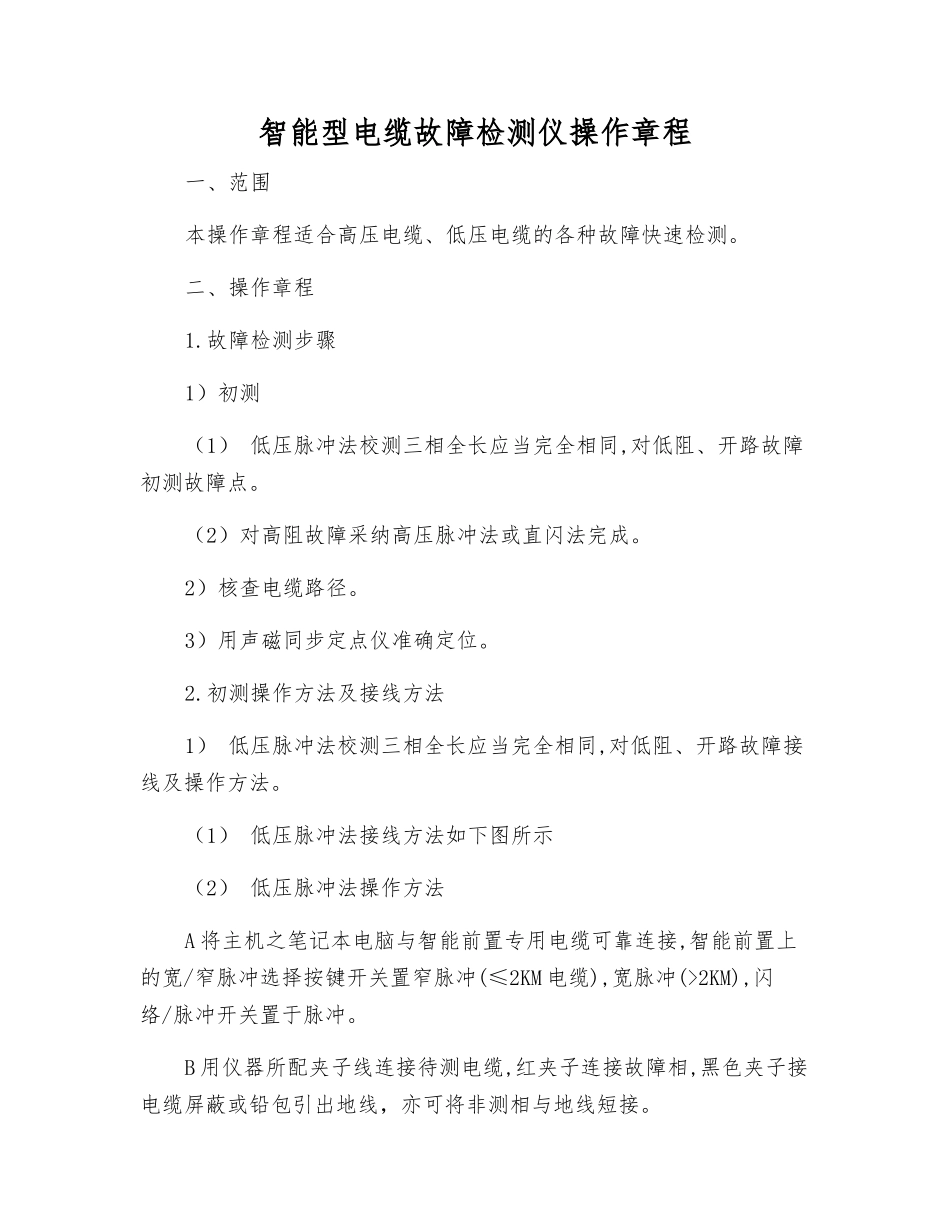

智能型电缆故障检测仪操作章程一、范围本操作章程适合高压电缆、低压电缆的各种故障快速检测。二、操作章程1.故障检测步骤1）初测（1） 低压脉冲法校测三相全长应当完全相同,对低阻、开路故障初测故障点。（2）对高阻故障采纳高压脉冲法或直闪法完成。2）核查电缆路径。3）用声磁同步定点仪准确定位。2.初测操作方法及接线方法1） 低压脉冲法校测三相全长应当完全相同,对低阻、开路故障接线及操作方法。（1） 低压脉冲法接线方法如下图所示（2） 低压脉冲法操作方法A 将主机之笔记本电脑与智能前置专用电缆可靠连接,智能前置上的宽/窄脉冲选择按键开关置窄脉冲(≤2KM 电缆),宽脉冲(>2KM),闪络/脉冲开关置于脉冲。B 用仪器所配夹子线连接待测电缆,红夹子连接故障相,黑色夹子接电缆屏蔽或铅包引出地线，亦可将非测相与地线短接。C 接通笔记本电脑的电源开关，将连接在待测电缆上的测试线另一端插头可靠插入智能前置的信号输入/输出插座内，并旋转锁紧，前置电源指示灯亮。D 鼠标左键双击桌面上的电缆故障检测快捷方式图标，仪器会自动进入虚拟仪器界面，并自动开始测量。E 选择屏幕上边绝缘介质所对应的电波传输速度。F 采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。G 用鼠标移光标指向波形上的游标,压下其左键拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。H 退出虚拟仪器界面，按电脑关机程序关机,拆除连线。2） 高压脉冲法初测高阻故障(含低阻、开路故障)接线及操作方法（1）高压脉冲法接线方法如下图所示（2）高压脉冲法操作方法A 主机之电脑按低压脉冲法初测的方法操作，但智能前置上的闪络/脉冲开关必需置于闪络。B 取出试验变压器的沟通棒。球隙调至合适间距。C 按图一接线时,合 FCL-2055 电源开关,用所配遥控器合闸升压至故障点放电(正常放电间隔 3-4 秒),减慢放电时间可降压,加快放电时间可升压。按图二接线则合操作箱的电源开关，合闸升压至故障点放电。D 此时主机之电脑屏上会自动出现连续采样的故障测试波形。E 采到理想波形后用鼠标点击屏幕上边暂停键，使自动采样波形稳定显示，再采样，再点击暂停键即可。F 降压,断高压,关高压设备电源,充分放电。G 用鼠标移光标指向波形上的游标,压下其左键拖动游标到波形起始点,再用同法拖动另一游标到波形的反射点,这时屏幕右上角会自动给出故障点距离。H 退出虚拟仪...
