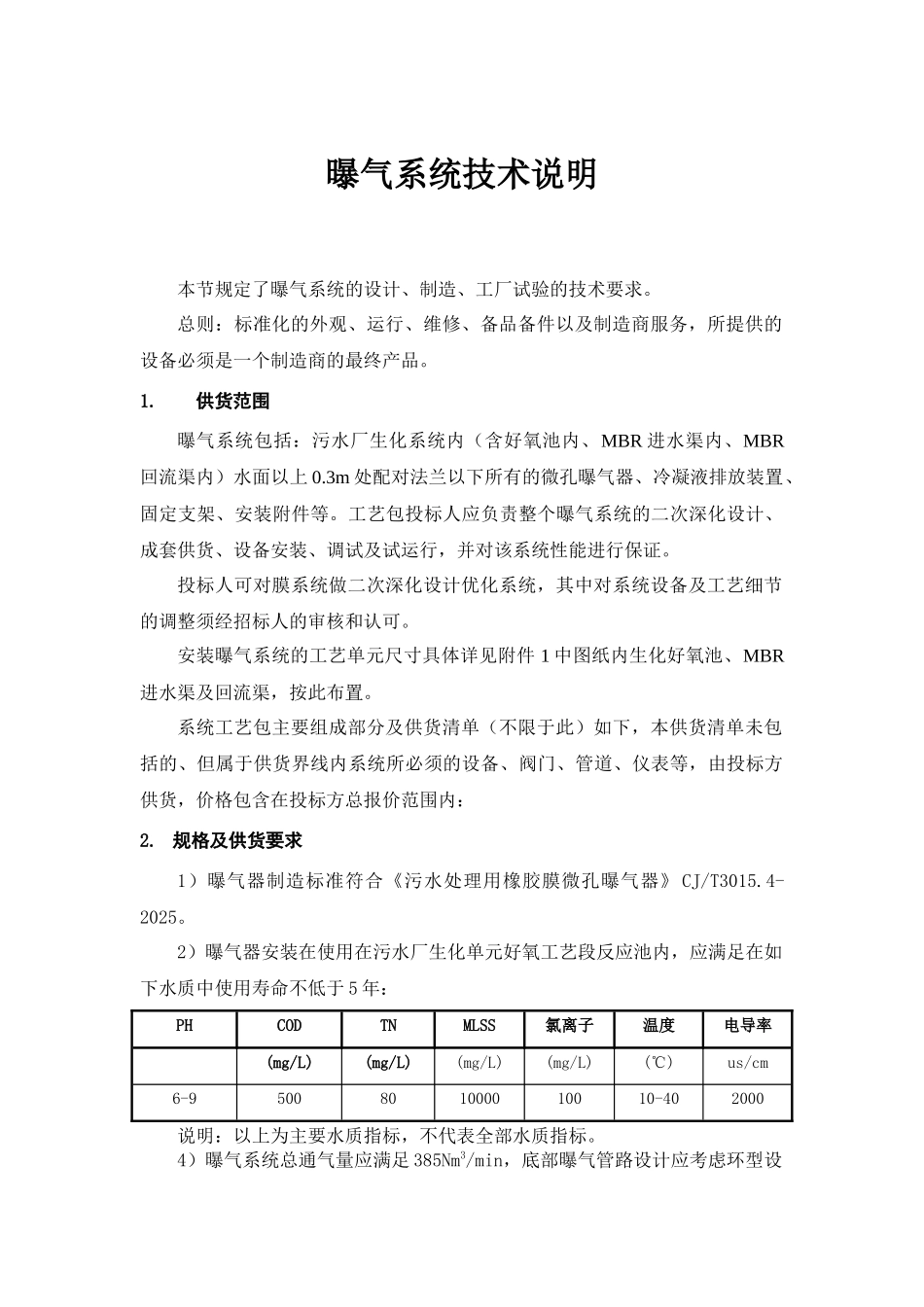

曝气系统技术说明

曝气系统技术说明本节规定了曝气系统的设计、制造、工厂试验的技术要求。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.供货范围曝气系统包括：污水厂生化系统内（含好氧池内、MBR 进水渠内、MBR回流渠内）水面以上 0.3m 处配对法兰以下所有的微孔曝气器、冷凝液排放装置、固定支架、安装附件等。工艺包投标人应负责整个曝气系统的二次深化设计、成套供货、设备安装、调试及试运行，并对该系统性能进行保证。投标人可对膜系统做二次深化设计优化系统，其中对系统设备及工艺细节的调整须经招标人的审核和认可。安装曝气系统的工艺单元尺寸具体详见附件 1 中图纸内生化好氧池、MBR进水渠及回流渠，按此布置。系统工艺包主要组成部分及供货清单（不限于此）如下，本供货清单未包括的、但属于供货界线内系统所必须的设备、阀门、管道、仪表等，由投标方供货，价格包含在投标方总报价范围内：2. 规格及供货要求1）曝气器制造标准符合《污水处理用橡胶膜微孔曝气器》 CJ/T3015.4-2025。2）曝气器安装在使用在污水厂生化单元好氧工艺段反应池内，应满足在如下水质中使用寿命不低于 5 年：PHCODTNMLSS氯离子温度电导率(mg/L)(mg/L)(mg/L)(mg/L)(℃)us/cm6-9500801000010010-402000说明：以上为主要水质指标，不代表全部水质指标。4）曝气系统总通气量应满足 385Nm3/min，底部曝气管路设计应考虑环型设计，必须保证曝气支管气量分配均匀；5）水面以下管道管件材质采纳 UPVC 给水管，管道管件压力等级不低于1.0MPa。6）水面以下管道支架、固定螺栓、管卡必须采纳 SS304 材质（包括立管）。7）每组曝气系统必须配有冷凝液吹扫管道。8）假如采纳曝气盘，单个曝气盘直径尺寸不能小于 260mm；9）假如曝气器厂家采纳其他结构形式曝气器，需按所供货物提供曝气器布置图，并按其规格填写曝气器参数表，技术参数必须满足《技术规格书》基本要求。3. 资料提交投标方需在投标文件中给出产品样册、合理的曝气器布置图、曝气器产品样品。在投标方确定中标后，应在 3 个工作日内提供如下技术资料：最终的曝气系统布置图、轴向图、立面图、安装大样图；所供货物达到现场后，需随设备提供检验报告、厂家资质、生产许可证、合格证各 4 份（盖红章）；4. 曝气系统参数序号设备名称技术参数单位数量备注1盘式微孔曝气器膜片材质：EPDM套2生化池2管路系统以水面往下 0.3 米为界，界面以下的管路、...
