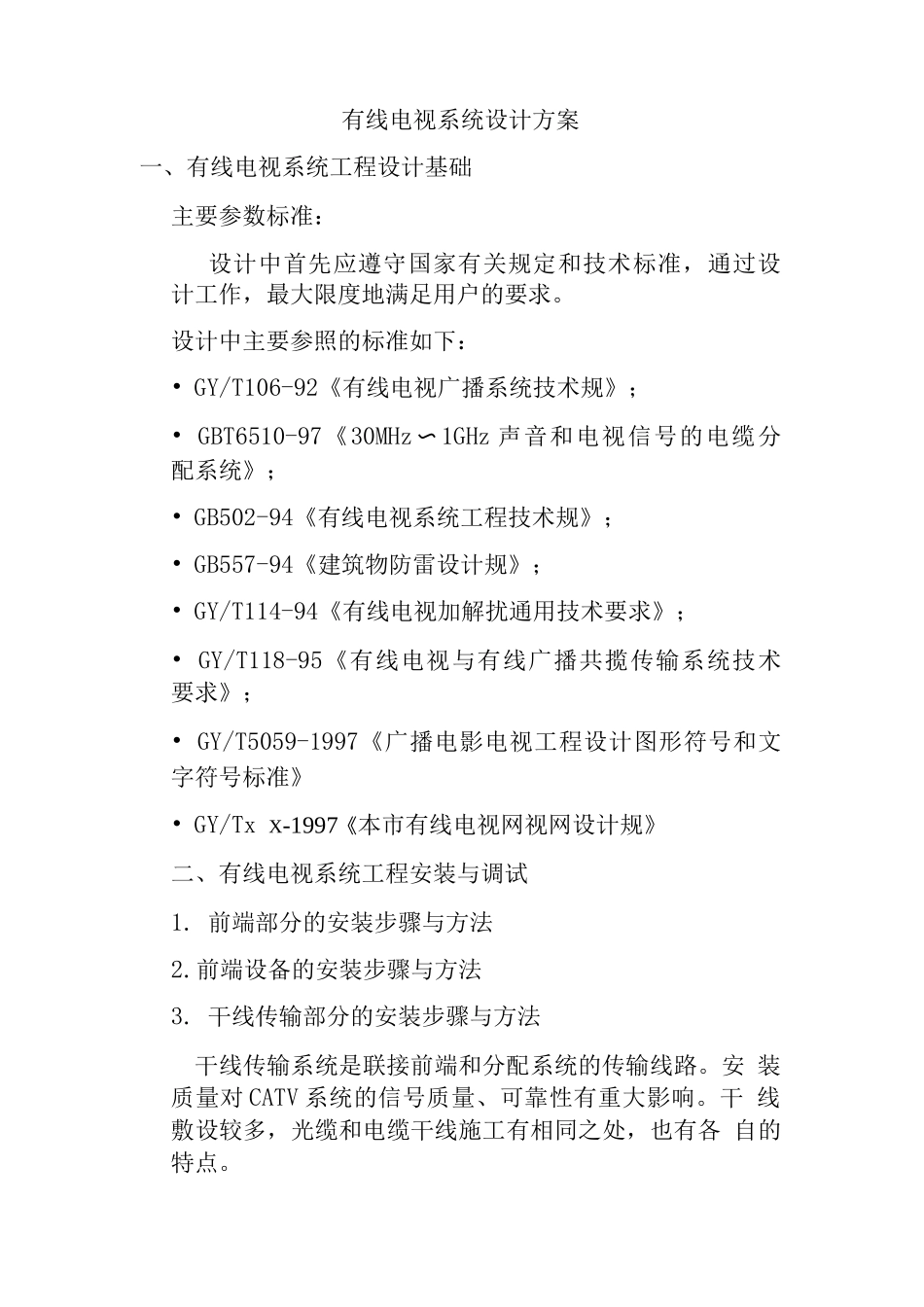

有线电视系统设计方案

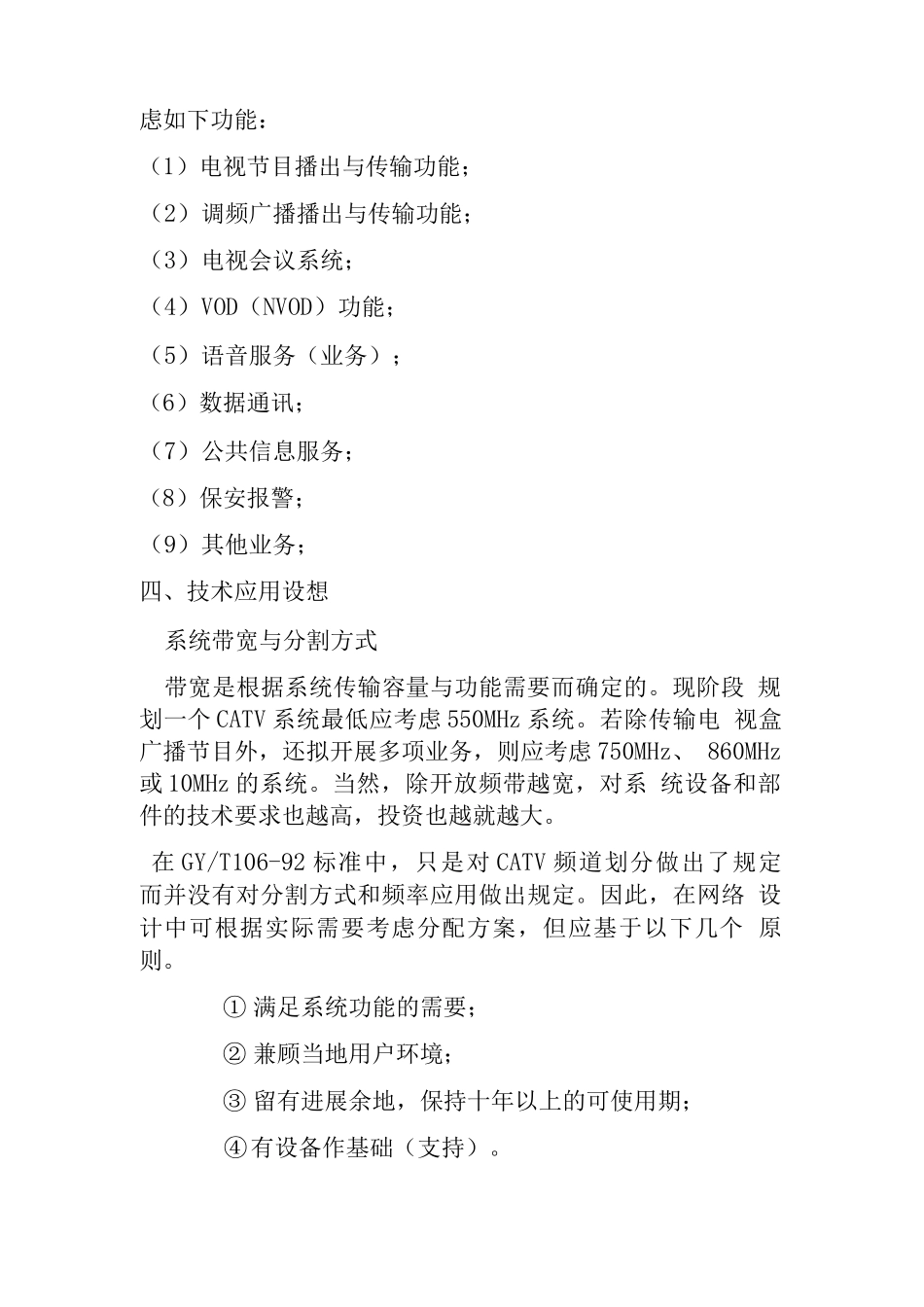

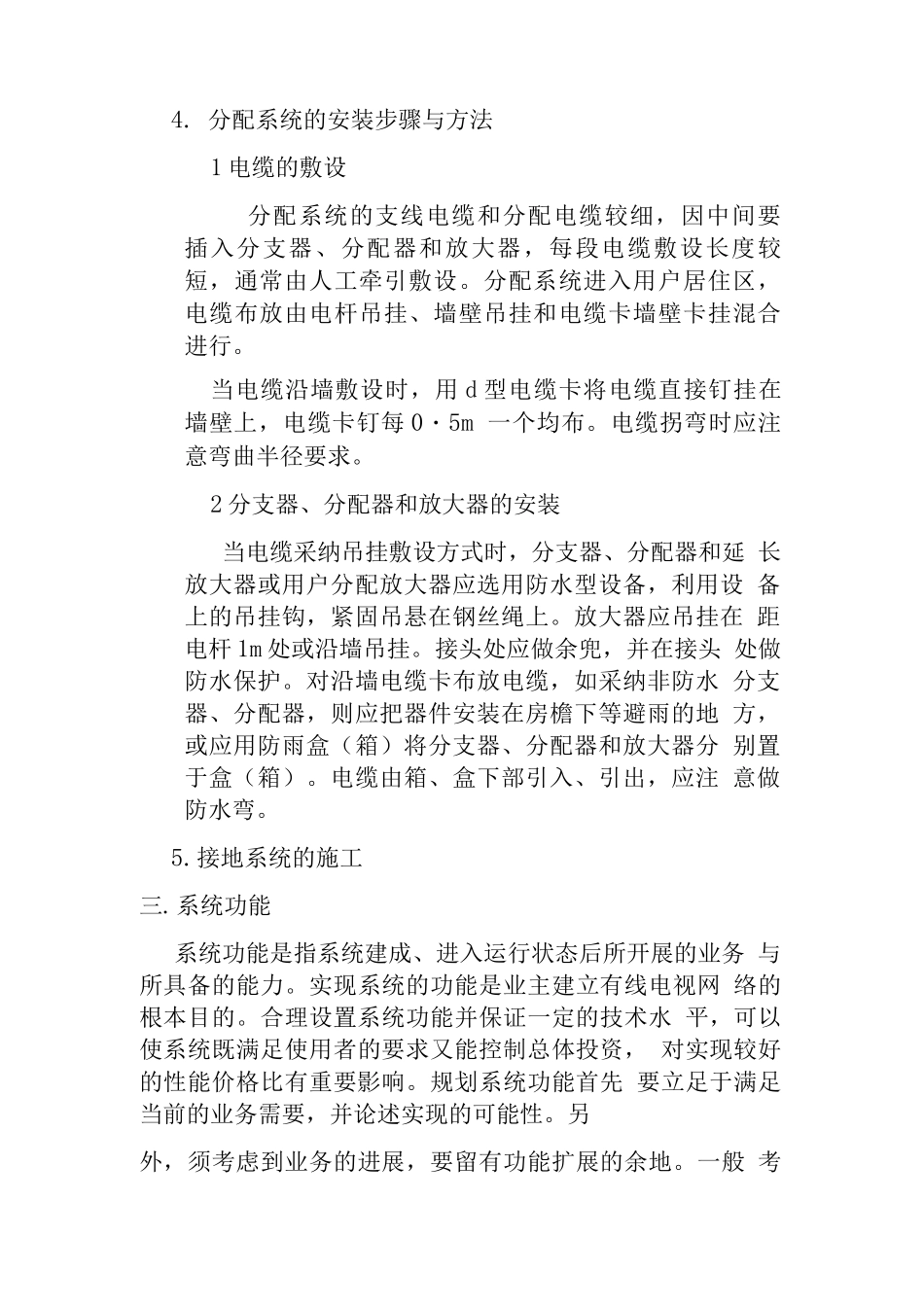

有线电视系统设计方案一、有线电视系统工程设计基础主要参数标准：设计中首先应遵守国家有关规定和技术标准，通过设 计工作，最大限度地满足用户的要求。设计中主要参照的标准如下：• GY/T106-92《有线电视广播系统技术规》；• GBT6510-97《30MHz〜1GHz 声音和电视信号的电缆分 配系统》；• GB502-94《有线电视系统工程技术规》；• GB557-94《建筑物防雷设计规》；• GY/T114-94《有线电视加解扰通用技术要求》；• GY/T118-95《有线电视与有线广播共揽传输系统技术 要求》；• GY/T5059-1997《广播电影电视工程设计图形符号和文 字符号标准》• GY/Tx X-1997《本市有线电视网视网设计规》二、有线电视系统工程安装与调试1. 前端部分的安装步骤与方法2.前端设备的安装步骤与方法3. 干线传输部分的安装步骤与方法干线传输系统是联接前端和分配系统的传输线路。安 装质量对 CATV 系统的信号质量、可靠性有重大影响。干 线敷设较多，光缆和电缆干线施工有相同之处，也有各 自的特点。4. 分配系统的安装步骤与方法1 电缆的敷设分配系统的支线电缆和分配电缆较细，因中间要 插入分支器、分配器和放大器，每段电缆敷设长度较 短，通常由人工牵引敷设。分配系统进入用户居住区， 电缆布放由电杆吊挂、墙壁吊挂和电缆卡墙壁卡挂混合 进行。当电缆沿墙敷设时，用 d 型电缆卡将电缆直接钉挂在 墙壁上，电缆卡钉每 0・5m 一个均布。电缆拐弯时应注 意弯曲半径要求。2 分支器、分配器和放大器的安装当电缆采纳吊挂敷设方式时，分支器、分配器和延 长放大器或用户分配放大器应选用防水型设备，利用设 备上的吊挂钩，紧固吊悬在钢丝绳上。放大器应吊挂在 距电杆 1m 处或沿墙吊挂。接头处应做余兜，并在接头 处做防水保护。对沿墙电缆卡布放电缆，如采纳非防水 分支器、分配器，则应把器件安装在房檐下等避雨的地 方，或应用防雨盒（箱）将分支器、分配器和放大器分 别置于盒（箱）。电缆由箱、盒下部引入、引出，应注 意做防水弯。5.接地系统的施工三.系统功能系统功能是指系统建成、进入运行状态后所开展的业务 与所具备的能力。实现系统的功能是业主建立有线电视网 络的根本目的。合理设置系统功能并保证一定的技术水 平，可以使系统既满足使用者的要求又能控制总体投资， 对实现较好的性能价格比有重要影响。规划系统功能首先 要立足于满足当前的业务需要，并论述实现的可能性。另外，须考虑到业务的进...
