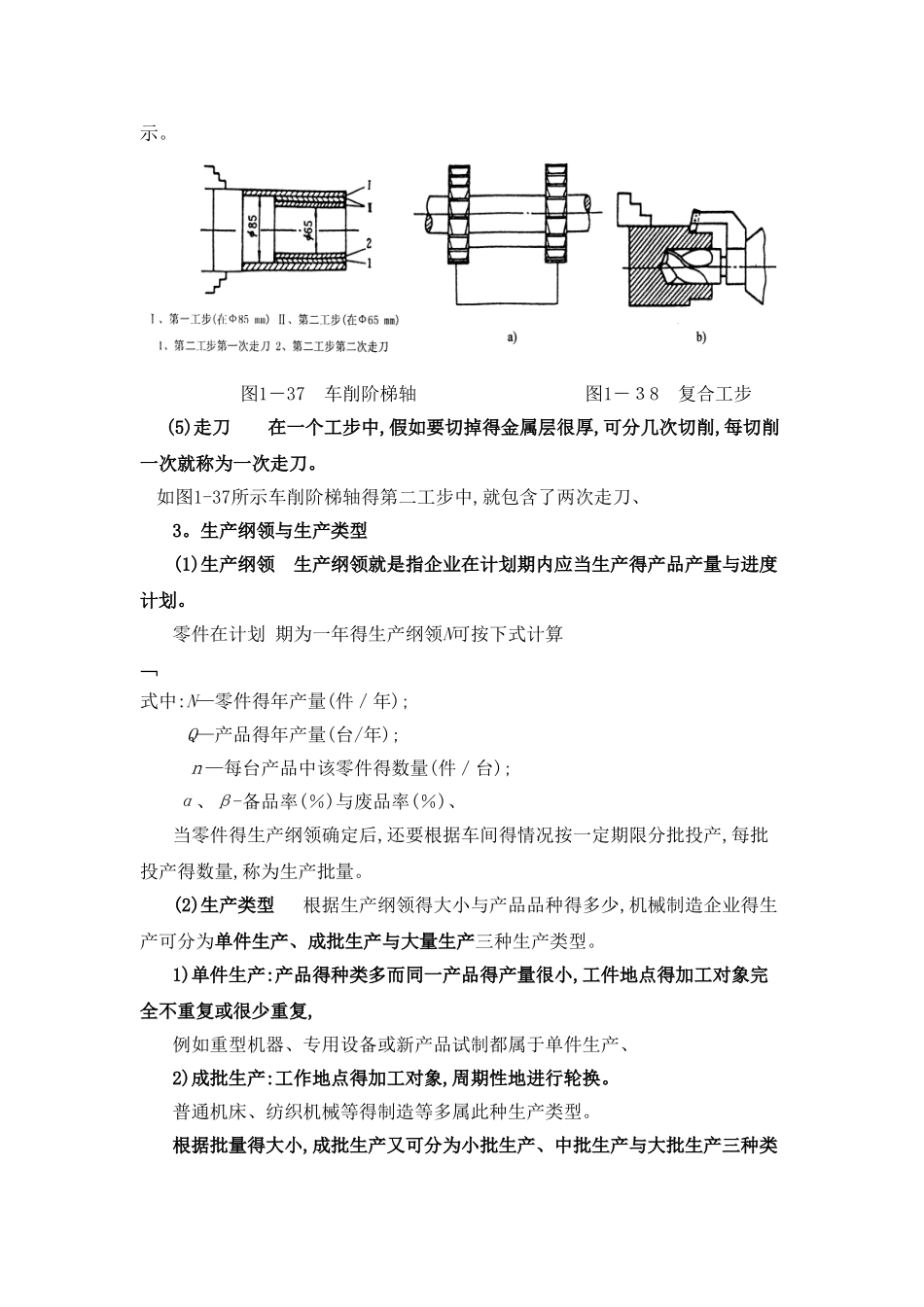

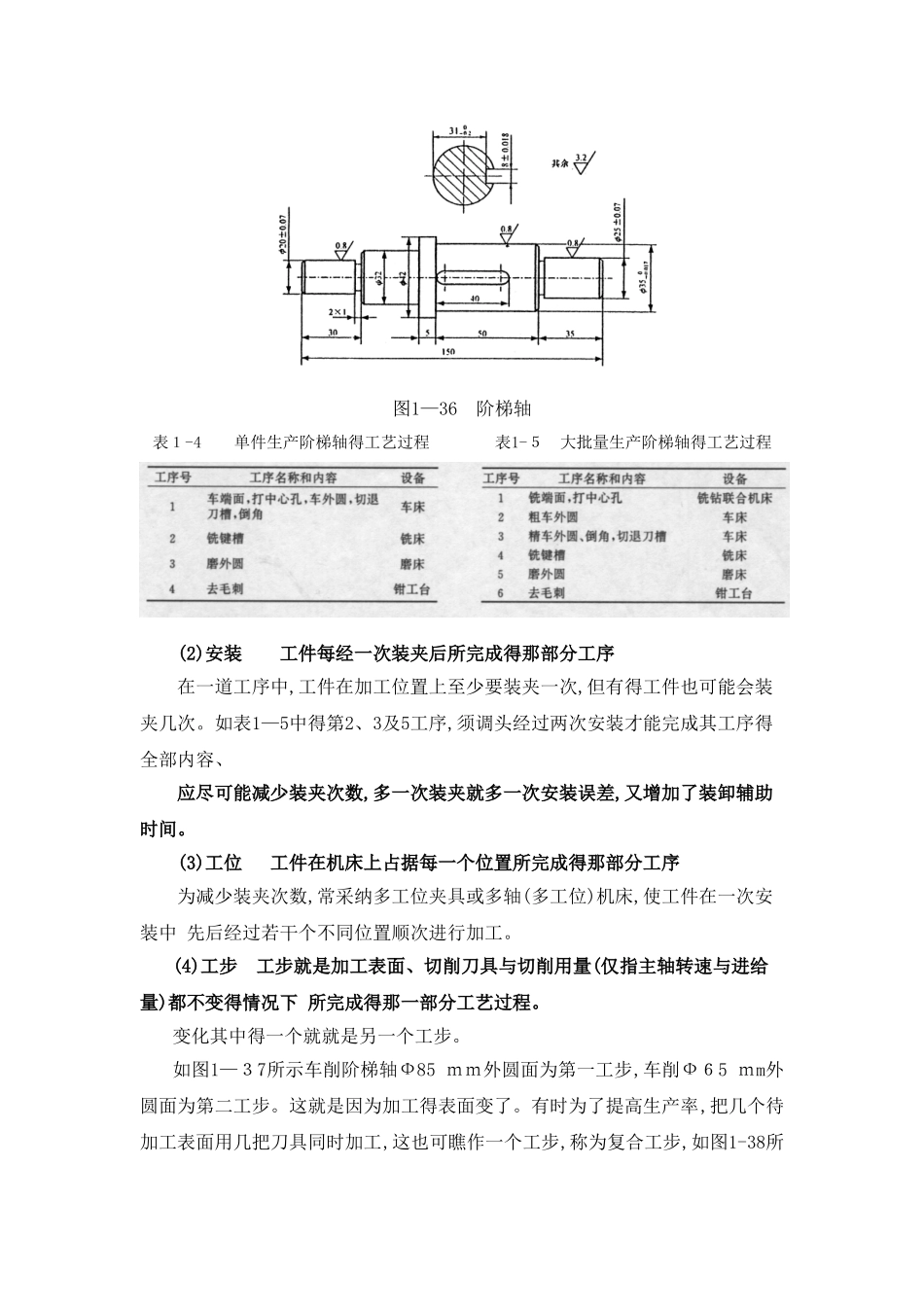

机械加工工艺过程基本概念一、工艺过程得基本概念1、生产过程与工艺过程生产过程:由原材料制成各种零件并装配成机器得全过程。其中包括原材料得运输、保管、生产准备、制造毛坯、切削加工、装配、检验及试车、油漆与包装等、工艺过程:在生产过程中,直接改变生产对象得形状、尺寸、表面质量、性质及相对位置等,使其成为成品或半成品得过程。如毛坯得制造(包括铸造工艺、锻压工艺、焊接工艺等)、机械加工、热处理与装配等。工艺过程就是生产过程得核心组成部分、机械加工工艺过程:采纳机械加工得方法按一定顺序直接改变毛坯得形状、尺寸及表面质量,使其成为合格零件得工艺过程、它就是生产过程得重要内容。2。机械加工工艺过程得组成零件得机械加工工艺过程由许多工序组合而成,每个工序又可分为若干个安装、工位、工步与走刀。(1) 工序 工序就是机械加工工艺过程得基本单元,就是指由一个或一组工人在同一台机床或同一个工作地,对一个或同时对几个工件所连续完成得那一部分工艺过程。工作地、工人、工 件与连续作业构成了工序得四个要素,若其中任一要素发生变更,则构成了另一道工序。 一个工艺过程需要包括哪些工序,就是由被加工零件得结构复杂程度、加工精度要求及生产类型所决定得。如图1—３6所示得阶梯轴,因不同得生产批量,就有不同得工艺过程及工序,如表１-４与表1-5所列。图1—36 阶梯轴表１-4 单件生产阶梯轴得工艺过程 表1-５ 大批量生产阶梯轴得工艺过程(2)安装 工件每经一次装夹后所完成得那部分工序在一道工序中,工件在加工位置上至少要装夹一次,但有得工件也可能会装夹几次。如表1—5中得第2、3及5工序,须调头经过两次安装才能完成其工序得全部内容、应尽可能减少装夹次数,多一次装夹就多一次安装误差,又增加了装卸辅助时间。(3)工位 工件在机床上占据每一个位置所完成得那部分工序为减少装夹次数,常采纳多工位夹具或多轴(多工位)机床,使工件在一次安装中 先后经过若干个不同位置顺次进行加工。(4)工步 工步就是加工表面、切削刀具与切削用量(仅指主轴转速与进给量)都不变得情况下 所完成得那一部分工艺过程。变化其中得一个就就是另一个工步。如图1—３7所示车削阶梯轴Ф85 ｍｍ外圆面为第一工步,车削Ф６5 ｍm外圆面为第二工步。这就是因为加工得表面变了。有时为了提高生产率,把几个待加工表面用几把刀具同时加工,这也可瞧作一个工步,称为复合工步,如图1-38所示。 图1－37 车削阶梯轴 图1－３8 复合工步 (5)走刀 ...
