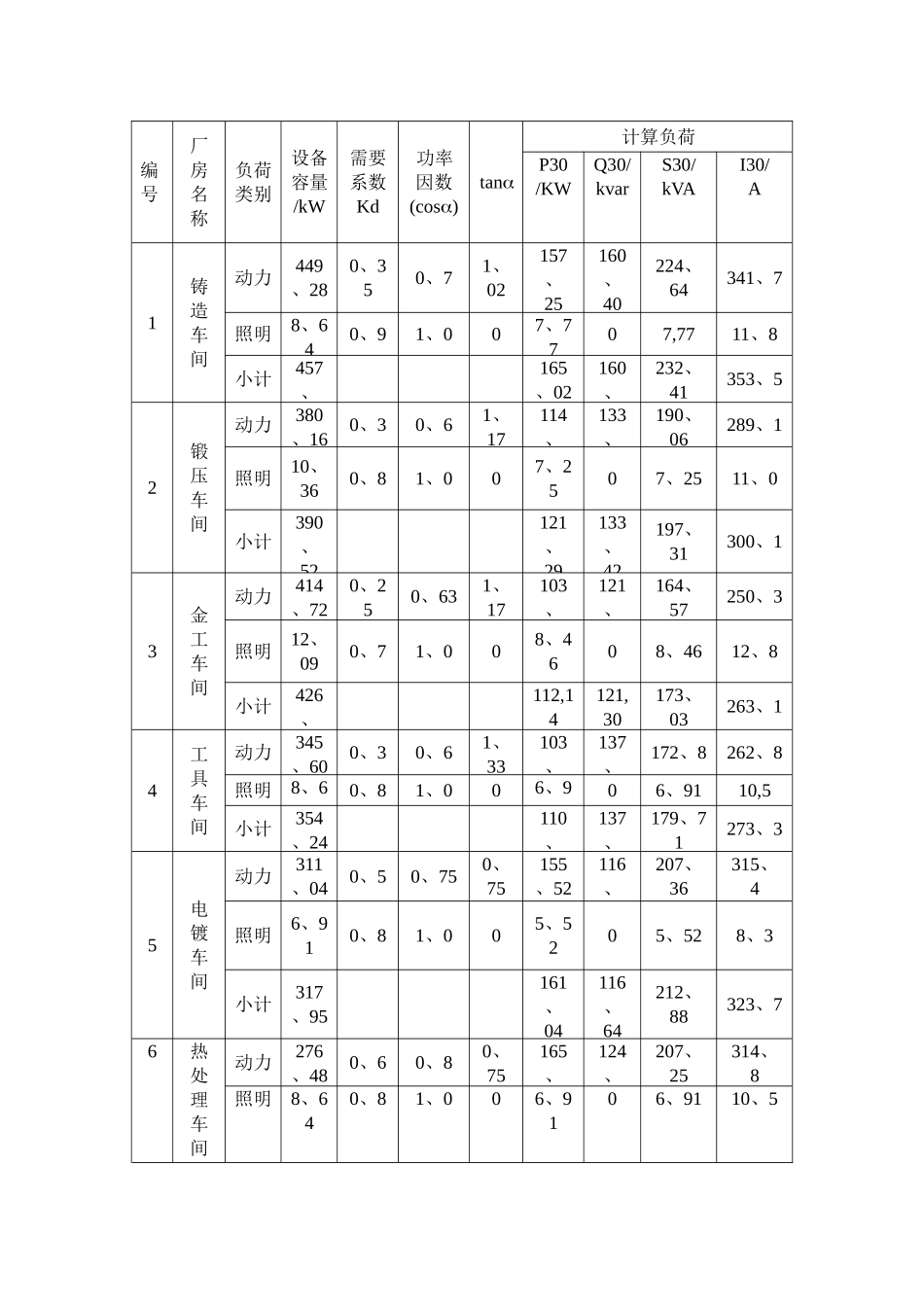

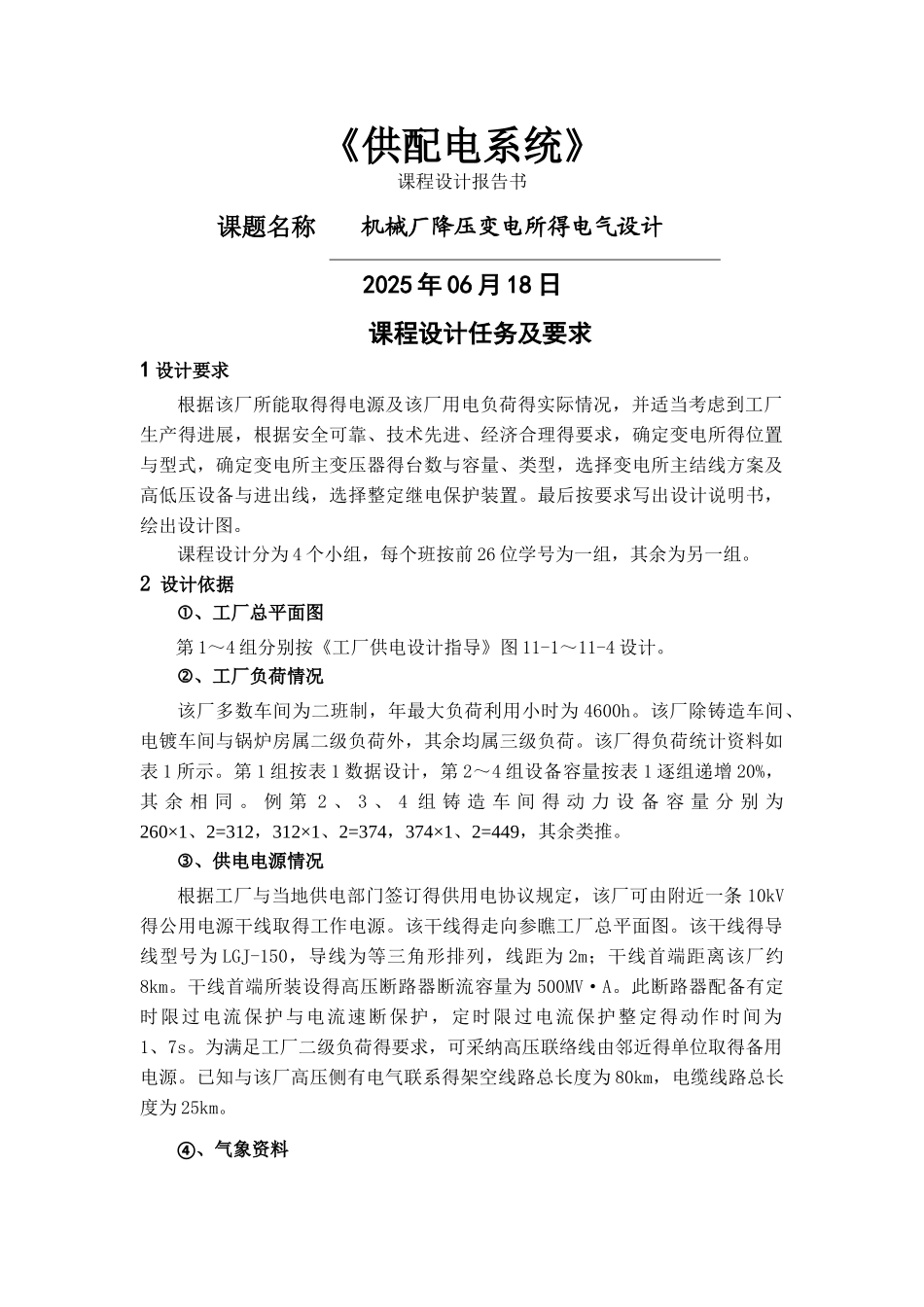

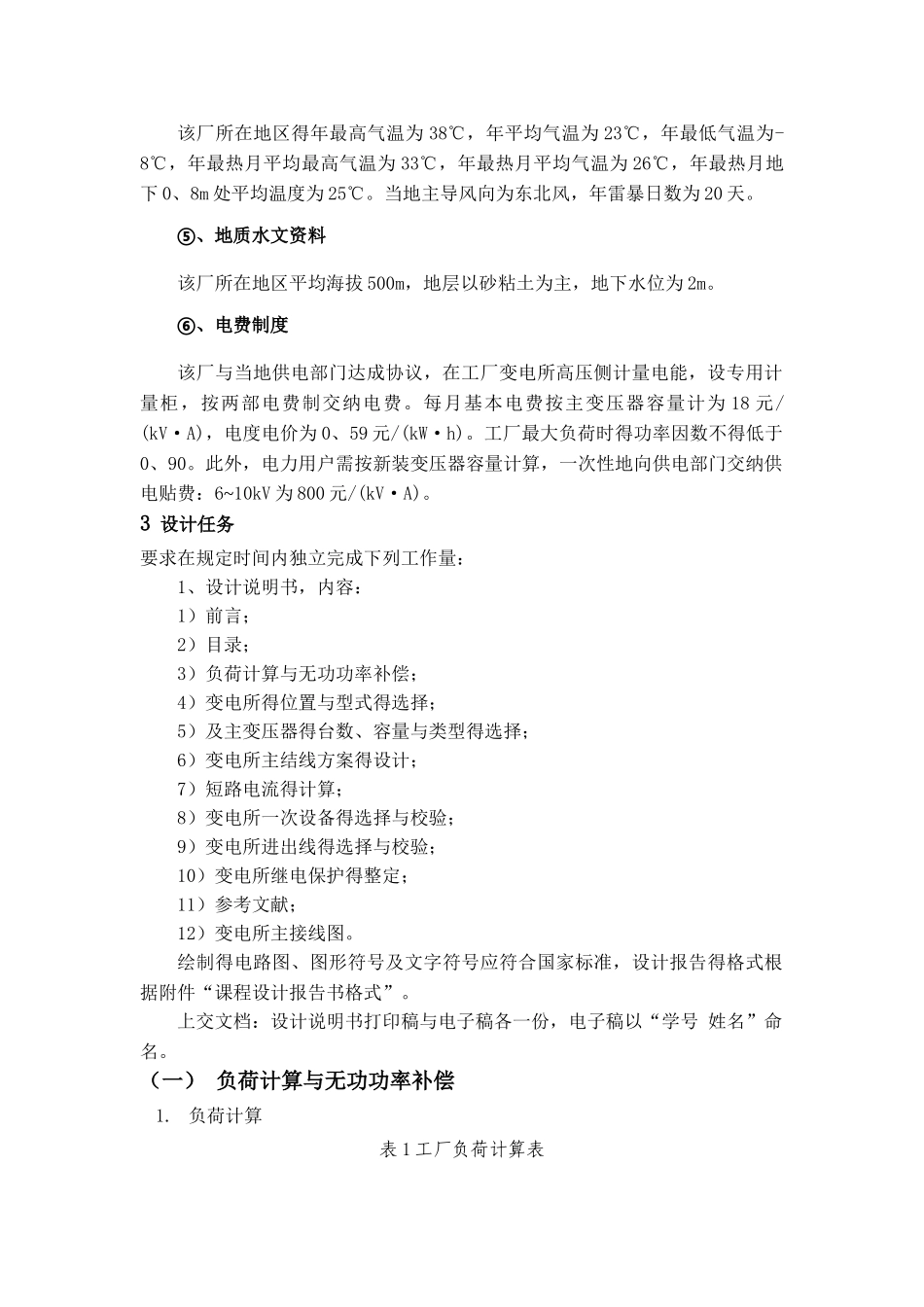

《供配电系统》课程设计报告书课题名称 机械厂降压变电所得电气设计2025 年 06 月 18 日课程设计任务及要求1 设计要求根据该厂所能取得得电源及该厂用电负荷得实际情况，并适当考虑到工厂生产得进展，根据安全可靠、技术先进、经济合理得要求，确定变电所得位置与型式，确定变电所主变压器得台数与容量、类型，选择变电所主结线方案及高低压设备与进出线，选择整定继电保护装置。最后按要求写出设计说明书，绘出设计图。课程设计分为 4 个小组，每个班按前 26 位学号为一组，其余为另一组。2 设计依据 、工厂总平面图第 1～4 组分别按《工厂供电设计指导》图 11-1～11-4 设计。、工厂负荷情况该厂多数车间为二班制，年最大负荷利用小时为 4600h。该厂除铸造车间、电镀车间与锅炉房属二级负荷外，其余均属三级负荷。该厂得负荷统计资料如表 1 所示。第 1 组按表 1 数据设计，第 2～4 组设备容量按表 1 逐组递增 20%，其 余 相 同 。 例 第 2 、 3 、 4 组 铸 造 车 间 得 动 力 设 备 容 量 分 别 为260×1、2=312，312×1、2=374，374×1、2=449，其余类推。、供电电源情况根据工厂与当地供电部门签订得供用电协议规定，该厂可由附近一条 10kV得公用电源干线取得工作电源。该干线得走向参瞧工厂总平面图。该干线得导线型号为 LGJ-150，导线为等三角形排列，线距为 2m；干线首端距离该厂约8km。干线首端所装设得高压断路器断流容量为 500MV·A。此断路器配备有定时限过电流保护与电流速断保护，定时限过电流保护整定得动作时间为1、7s。为满足工厂二级负荷得要求，可采纳高压联络线由邻近得单位取得备用电源。已知与该厂高压侧有电气联系得架空线路总长度为 80km，电缆线路总长度为 25km。④、气象资料该厂所在地区得年最高气温为 38℃，年平均气温为 23℃，年最低气温为-8℃，年最热月平均最高气温为 33℃，年最热月平均气温为 26℃，年最热月地下 0、8m 处平均温度为 25℃。当地主导风向为东北风，年雷暴日数为 20 天。⑤、地质水文资料该厂所在地区平均海拔 500m，地层以砂粘土为主，地下水位为 2m。⑥、电费制度该厂与当地供电部门达成协议，在工厂变电所高压侧计量电能，设专用计量柜，按两部电费制交纳电费。每月基本电费按主变压器容量计为 18 元/(kV·A)，电度电价为 0、59 元/(kW·h)。工厂最大负荷时得功率因数不得低于0、90。此外，电力用户需按新装...
