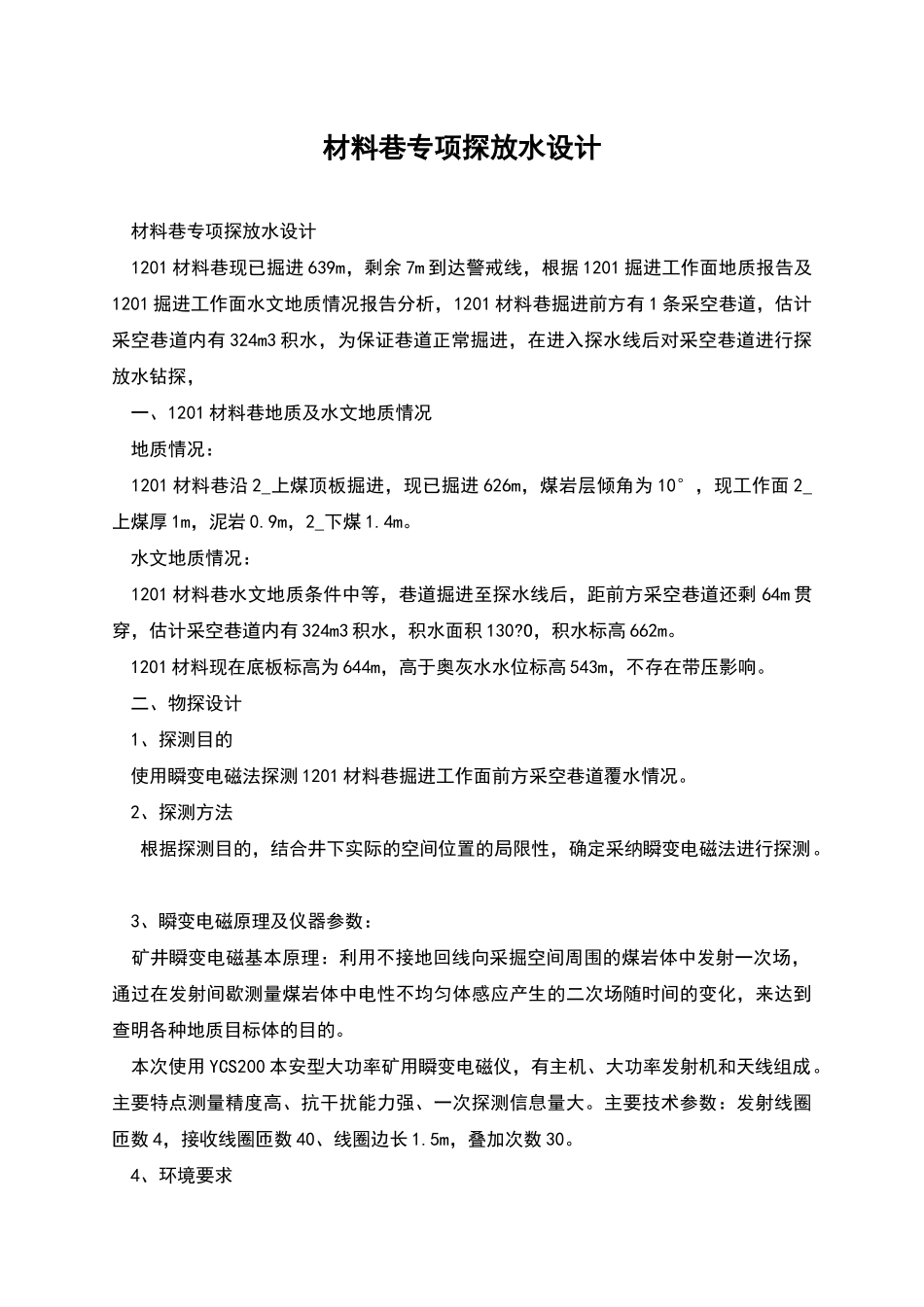

材料巷专项探放水设计

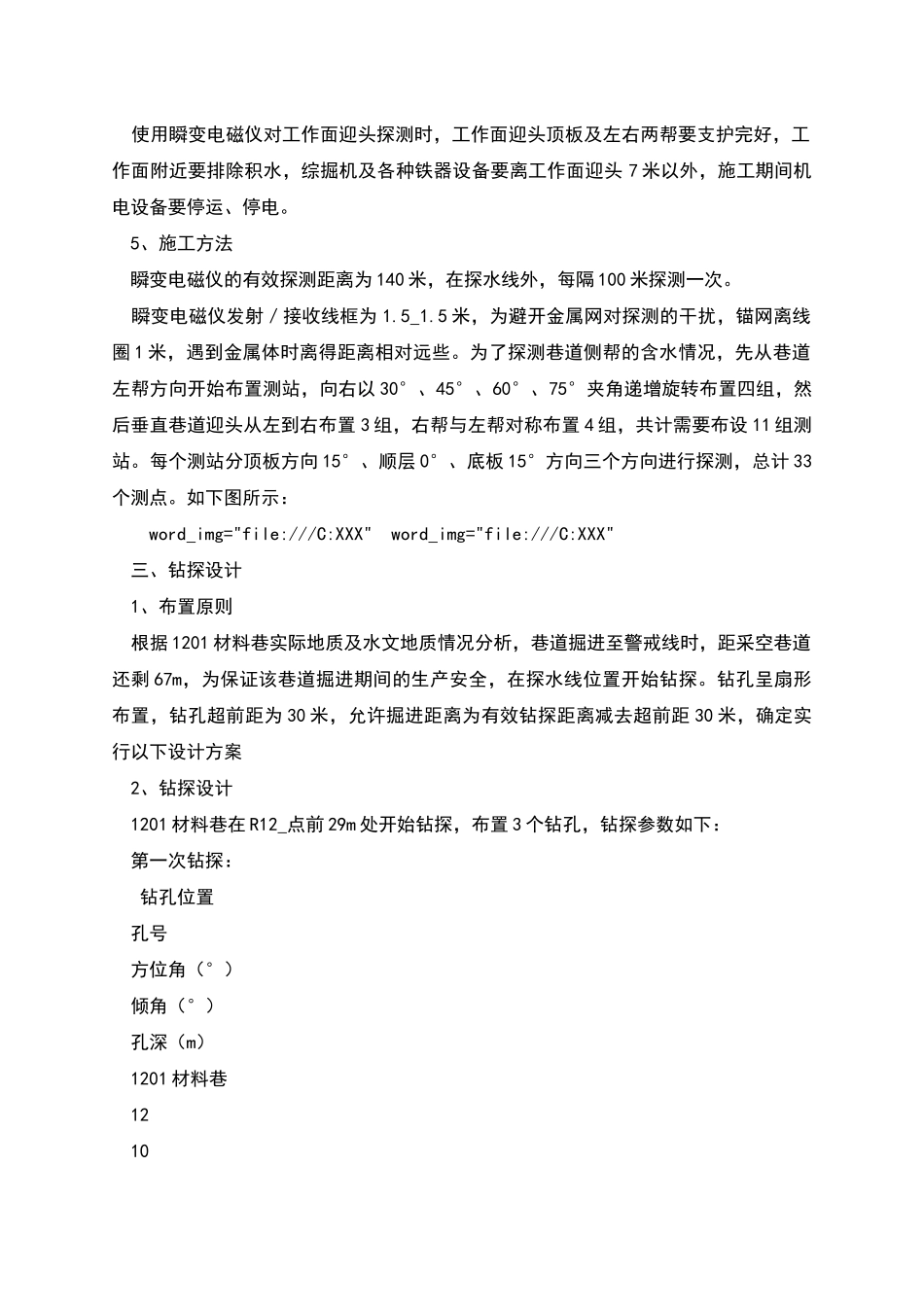

材料巷专项探放水设计 材料巷专项探放水设计 1201 材料巷现已掘进 639m，剩余 7m 到达警戒线，根据 1201 掘进工作面地质报告及1201 掘进工作面水文地质情况报告分析，1201 材料巷掘进前方有 1 条采空巷道，估计采空巷道内有 324m3 积水，为保证巷道正常掘进，在进入探水线后对采空巷道进行探放水钻探， 一、1201 材料巷地质及水文地质情况 地质情况： 1201 材料巷沿 2_上煤顶板掘进，现已掘进 626m，煤岩层倾角为 10°，现工作面 2_上煤厚 1m，泥岩 0.9m，2_下煤 1.4m。 水文地质情况： 1201 材料巷水文地质条件中等，巷道掘进至探水线后，距前方采空巷道还剩 64m 贯穿，估计采空巷道内有 324m3 积水，积水面积 130?O，积水标高 662m。 1201 材料现在底板标高为 644m，高于奥灰水水位标高 543m，不存在带压影响。 二、物探设计 1、探测目的 使用瞬变电磁法探测 1201 材料巷掘进工作面前方采空巷道覆水情况。 2、探测方法 根据探测目的，结合井下实际的空间位置的局限性，确定采纳瞬变电磁法进行探测。 3、瞬变电磁原理及仪器参数： 矿井瞬变电磁基本原理：利用不接地回线向采掘空间周围的煤岩体中发射一次场，通过在发射间歇测量煤岩体中电性不均匀体感应产生的二次场随时间的变化，来达到查明各种地质目标体的目的。 本次使用 YCS200 本安型大功率矿用瞬变电磁仪，有主机、大功率发射机和天线组成。主要特点测量精度高、抗干扰能力强、一次探测信息量大。主要技术参数：发射线圈匝数 4，接收线圈匝数 40、线圈边长 1.5m，叠加次数 30。 4、环境要求 使用瞬变电磁仪对工作面迎头探测时，工作面迎头顶板及左右两帮要支护完好，工作面附近要排除积水，综掘机及各种铁器设备要离工作面迎头 7 米以外，施工期间机电设备要停运、停电。 5、施工方法 瞬变电磁仪的有效探测距离为 140 米，在探水线外，每隔 100 米探测一次。 瞬变电磁仪发射／接收线框为 1.5_1.5 米，为避开金属网对探测的干扰，锚网离线圈 1 米，遇到金属体时离得距离相对远些。为了探测巷道侧帮的含水情况，先从巷道左帮方向开始布置测站，向右以 30°、45°、60°、75°夹角递增旋转布置四组，然后垂直巷道迎头从左到右布置 3 组，右帮与左帮对称布置 4 组，共计需要布设 11 组测站。每个测站分顶板方向 15°、顺层 0°、底板 15°方向三个方向进行探测，总计 33个测点。如下图所示： word_img="fi...
