XXX公司手机可靠性测试检验规范(机械部分)测试规范VIP免费

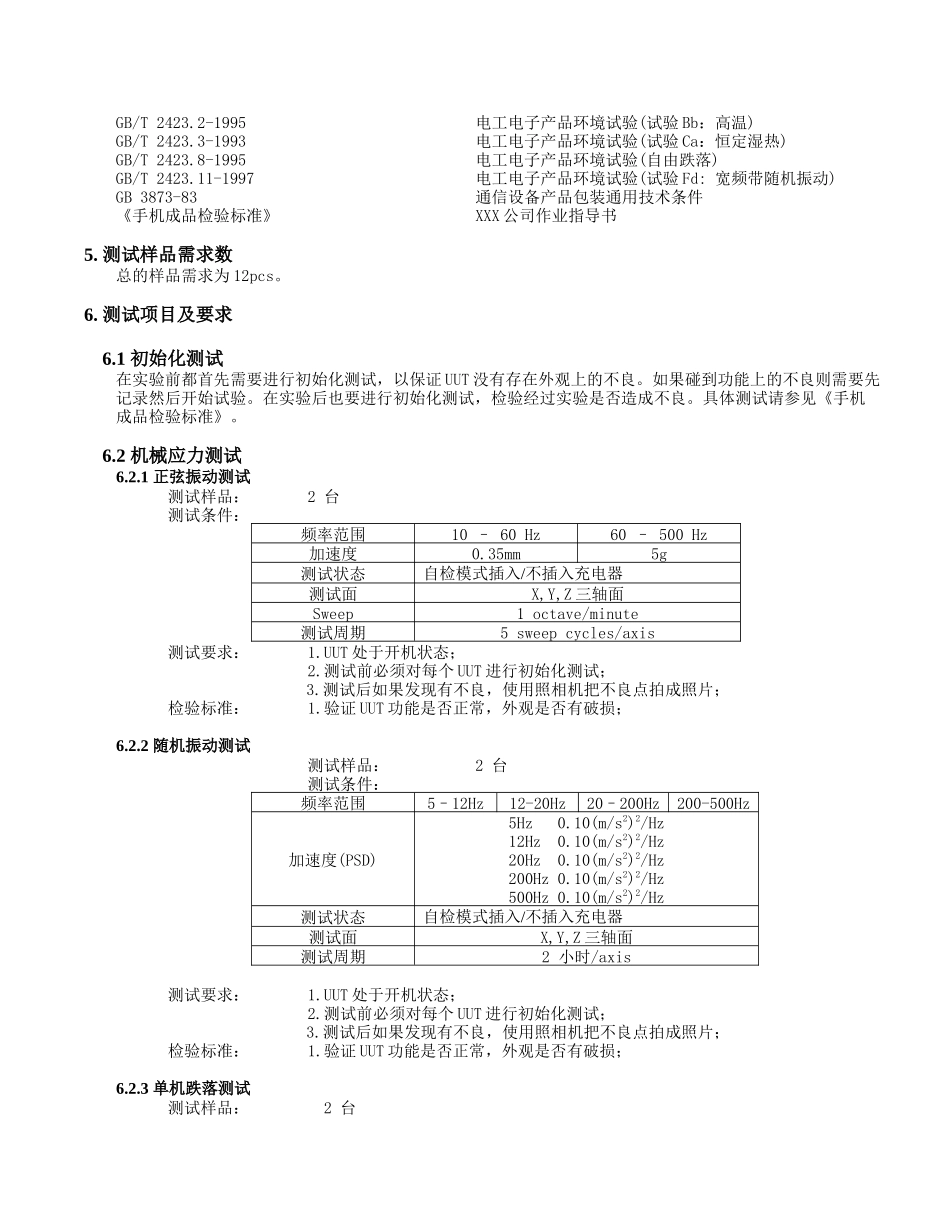

手机可靠性测试检验规范(机械部分)测试规范题目文档编号作者最后修改时间创建日期版本状态1.目的此可靠性测试检验规范的目的是尽可能地挖掘由设计，制造或机构部件所引发的机构部分潜在性问题，在正式生产之前寻找改善方法并解决上述问题点，为正式生产在产品质量上做必要的报证。2.范围本规范仅适用于CECT通信科技有限责任公司手机电气特性测试。3.定义UUT(UnitUnderTest)被测试手机EVT(EngineeringVerificationTest)工程验证测试DVT(DesignVerificationTest)设计验证测试PVT(ProductVerificationTest)生产验证测试4.引用文件GB/T2423.17-2001盐雾测试方法GB/T2423.1-2001电工电子产品环境试验(试验Ab：低温)GB/T2423.2-1995电工电子产品环境试验(试验Bb：高温)GB/T2423.3-1993电工电子产品环境试验(试验Ca：恒定湿热)GB/T2423.8-1995电工电子产品环境试验(自由跌落)GB/T2423.11-1997电工电子产品环境试验(试验Fd:宽频带随机振动)GB3873-83通信设备产品包装通用技术条件《手机成品检验标准》XXX公司作业指导书5.测试样品需求数总的样品需求为12pcs。6.测试项目及要求6.1初始化测试在实验前都首先需要进行初始化测试，以保证UUT没有存在外观上的不良。如果碰到功能上的不良则需要先记录然后开始试验。在实验后也要进行初始化测试，检验经过实验是否造成不良。具体测试请参见《手机成品检验标准》。6.2机械应力测试6.2.1正弦振动测试测试样品：2台测试条件：频率范围10–60Hz60–500Hz加速度0.35mm5g测试状态自检模式插入/不插入充电器测试面X,Y,Z三轴面Sweep1octave/minute测试周期5sweepcycles/axis测试要求：1.UUT处于开机状态；2.测试前必须对每个UUT进行初始化测试；3.测试后如果发现有不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；6.2.2随机振动测试测试样品：2台测试条件：频率范围5–12Hz12-20Hz20–200Hz200-500Hz加速度(PSD)5Hz0.10(m/s2)2/Hz12Hz0.10(m/s2)2/Hz20Hz0.10(m/s2)2/Hz200Hz0.10(m/s2)2/Hz500Hz0.10(m/s2)2/Hz测试状态自检模式插入/不插入充电器测试面X,Y,Z三轴面测试周期2小时/axis测试要求：1.UUT处于开机状态；2.测试前必须对每个UUT进行初始化测试；3.测试后如果发现有不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；6.2.3单机跌落测试测试样品：2台测试条件：1.跌落高度：0.2m，1.6m；2.试验表面：0.2m跌落在木制的桌面上；1.6m跌落在混凝土或钢制成的平滑，坚硬的刚性表面；3.跌落方法：使UUT从悬挂着的位置自由跌落，释放时要使干扰最小；4.总跌落次数为10次，最恶劣面跌落次数不超过2次；测试要求：1.UUT处于开机状态；2.每次跌落后需要检验UUT的基本功能和外观检验；3.如果发现外观不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；6.2.4单机低等级跌落测试测试样品：2台测试条件：1.跌落高度：10cm；2.试验表面：1.5mm厚的静电胶垫；3.总跌落次数为10,000次；测试要求：1.UUT处于开机状态；2.背面跌落5,000次，左右跌落各2,500次；3.每2,500次后进行检验，如果发现外观不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；*6.2.5单机冲击测试测试样品：2台测试条件：1.冲击测试机冲击波形为半正弦波；2.加速度为30G；3.冲击时间为6ms；4.测试面为X，Y，Z三个轴面，且每个轴面冲击6次；测试要求：1.UUT处于开机状态；2.每次冲击测试后需要检验UUT的基本功能和外观检验；3.如果发现外观不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；*6.2.6单机冲击安规测试(无需测试)测试样品：2台测试条件：1.冲击测试机冲击波形为半正弦波；2.加速度为500G；3.冲击时间为1ms；4.测试面为±X，±Y，±Z六个轴面，且每个轴面冲击1次；测试要求：1.UUT处于开机状态；2.每次冲击测试后需要检验UUT的基本功能和外观检验；3.如果发现外观不良，使用照相机把不良点拍成照片；检验标准：1.验证UUT功能是否正常，外观是否有破损；6.2.7HINGE耐压测试测试样品：2台测试条件：...
