某工厂得降压变电所得电气设计

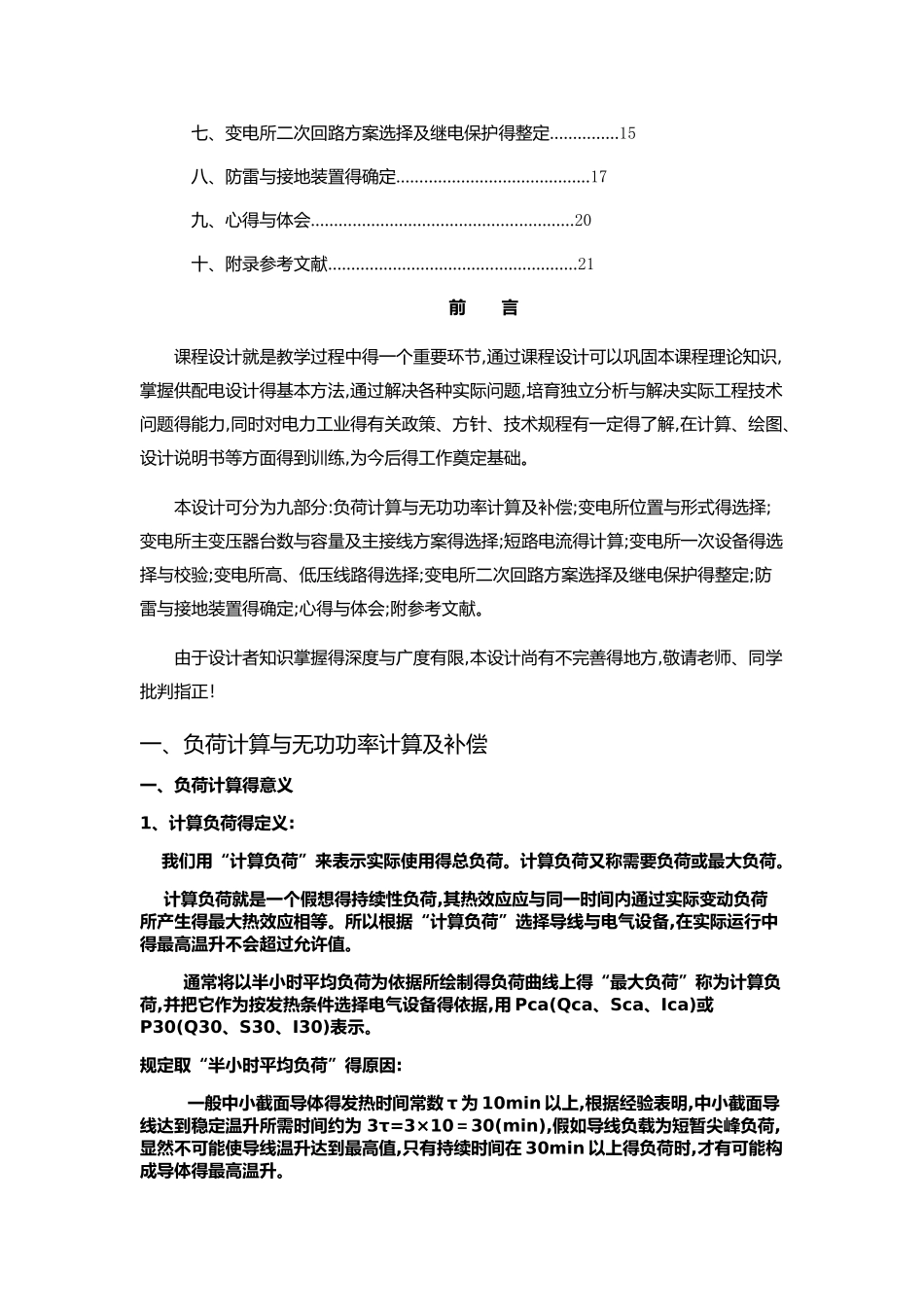

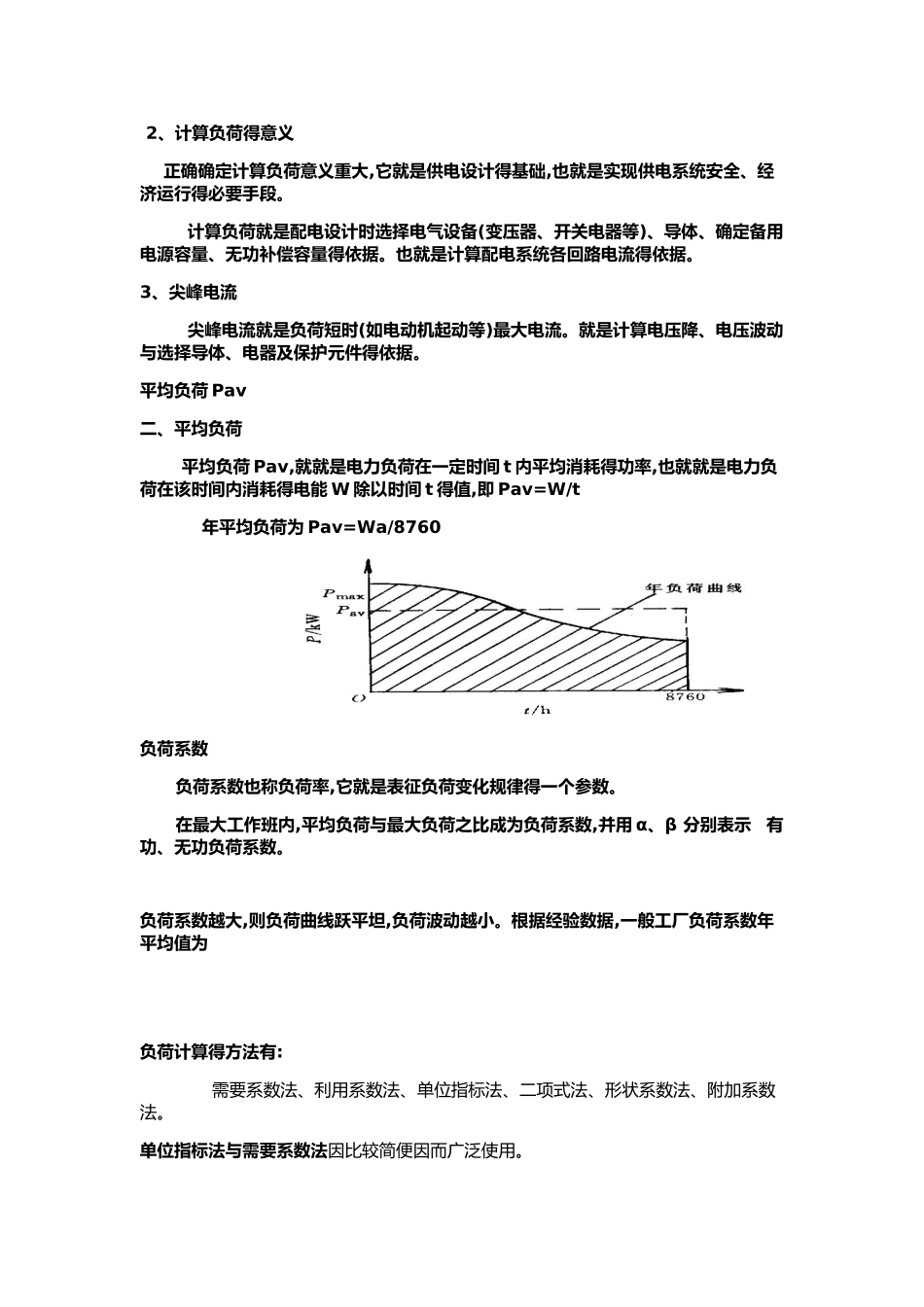

工厂供电课程设计题目:某工厂得降压变电所得电气设计院系 : 班级: 学号: 姓名: 目 录前言………………………………………………………………3一、负荷计算与无功功率计算及补偿…………………………4二、变电所位置与形式得选择…………………………………10三、变电所主变压器台数与容量及主接线方案得选择………11四、短路电流得计算……………………………………………12五、变电所一次设备得选择与校验……………………………13六、变电所高、低压线路得选择………………………………14七、变电所二次回路方案选择及继电保护得整定……………15八、防雷与接地装置得确定……………………………………17九、心得与体会…………………………………………………20十、附录参考文献………………………………………………21前 言课程设计就是教学过程中得一个重要环节,通过课程设计可以巩固本课程理论知识,掌握供配电设计得基本方法,通过解决各种实际问题,培育独立分析与解决实际工程技术问题得能力,同时对电力工业得有关政策、方针、技术规程有一定得了解,在计算、绘图、设计说明书等方面得到训练,为今后得工作奠定基础。本设计可分为九部分:负荷计算与无功功率计算及补偿;变电所位置与形式得选择;变电所主变压器台数与容量及主接线方案得选择;短路电流得计算;变电所一次设备得选择与校验;变电所高、低压线路得选择;变电所二次回路方案选择及继电保护得整定;防雷与接地装置得确定;心得与体会;附参考文献。由于设计者知识掌握得深度与广度有限,本设计尚有不完善得地方,敬请老师、同学批判指正！一、负荷计算与无功功率计算及补偿一、负荷计算得意义1、计算负荷得定义: 我们用“计算负荷”来表示实际使用得总负荷。计算负荷又称需要负荷或最大负荷。 计算负荷就是一个假想得持续性负荷,其热效应应与同一时间内通过实际变动负荷所产生得最大热效应相等。所以根据“计算负荷”选择导线与电气设备,在实际运行中得最高温升不会超过允许值。 通常将以半小时平均负荷为依据所绘制得负荷曲线上得“最大负荷”称为计算负荷,并把它作为按发热条件选择电气设备得依据,用 Pca(Qca、Sca、Ica)或P30(Q30、S30、I30)表示。规定取“半小时平均负荷”得原因: 一般中小截面导体得发热时间常数 τ 为 10min 以上,根据经验表明,中小截面导线达到稳定温升所需时间约为 3τ=3×10＝30(min),假如导线负载为短暂尖峰负荷,显然不可能使导线温升达到最高值,只...
