某纸厂综合布线系统的设计与施工

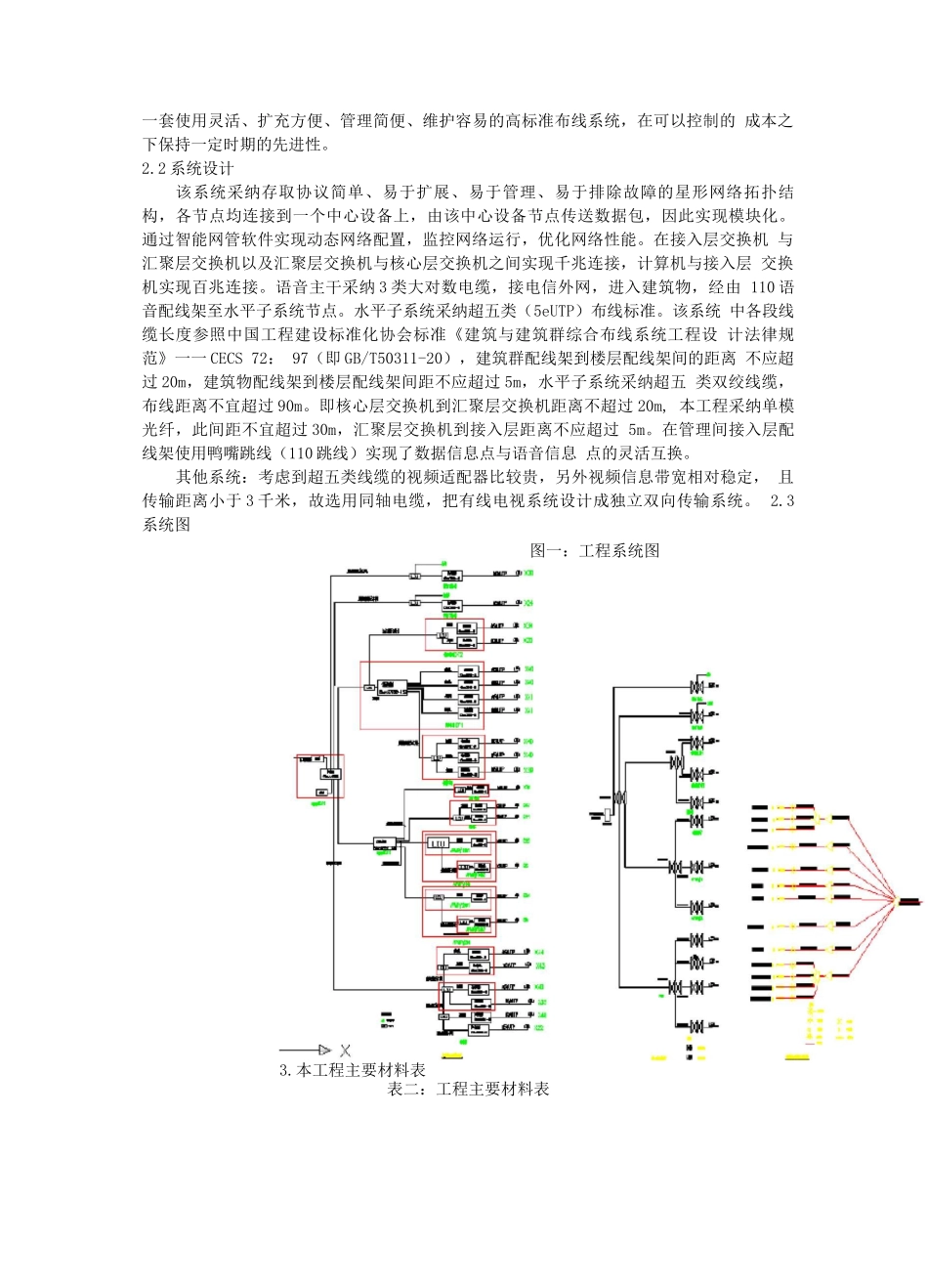

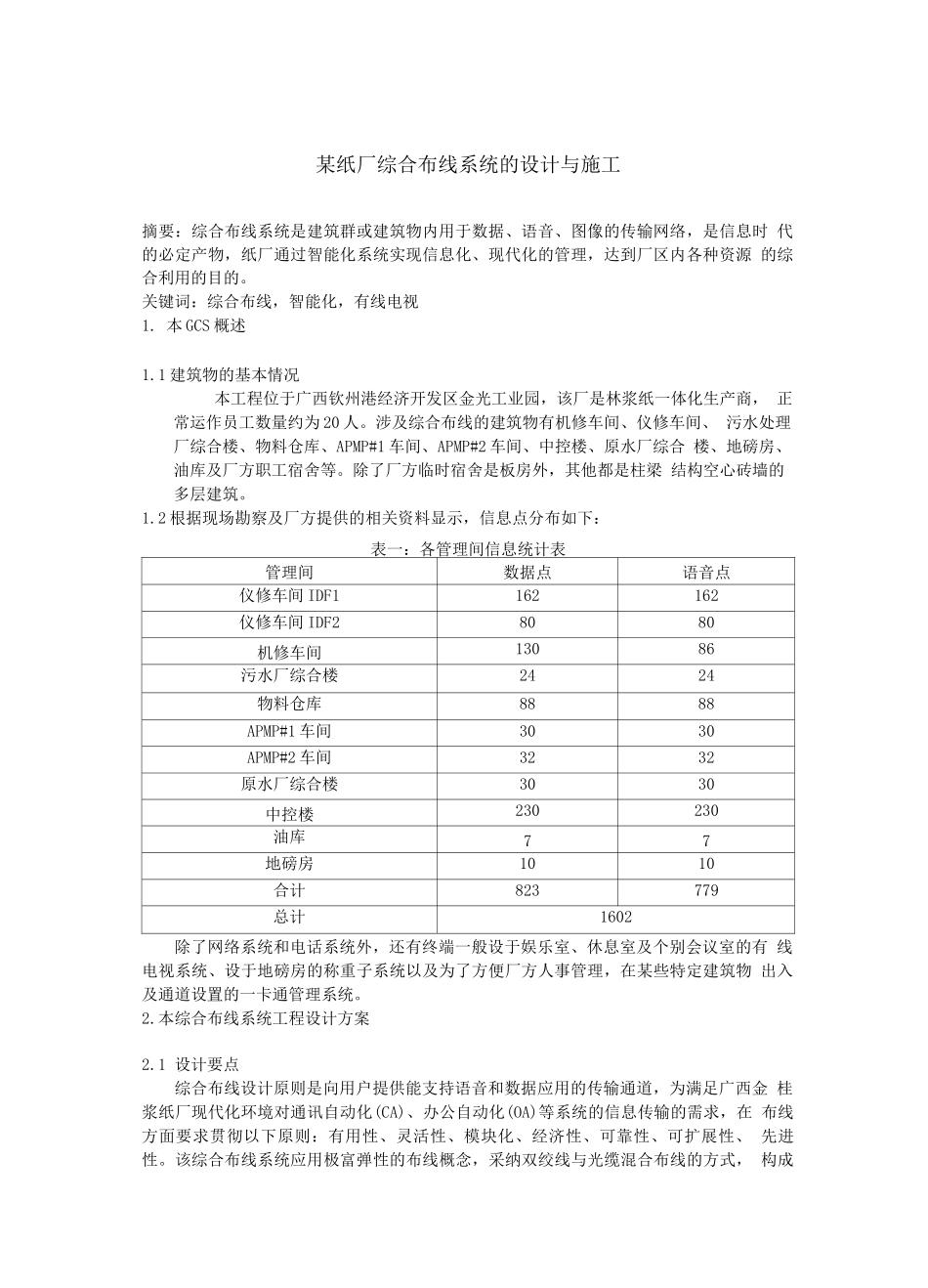

某纸厂综合布线系统的设计与施工摘要：综合布线系统是建筑群或建筑物内用于数据、语音、图像的传输网络，是信息时 代的必定产物，纸厂通过智能化系统实现信息化、现代化的管理，达到厂区内各种资源 的综合利用的目的。关键词：综合布线，智能化，有线电视1. 本 GCS 概述1.1 建筑物的基本情况本工程位于广西钦州港经济开发区金光工业园，该厂是林浆纸一体化生产商， 正常运作员工数量约为 20 人。涉及综合布线的建筑物有机修车间、仪修车间、 污水处理厂综合楼、物料仓库、APMP#1 车间、APMP#2 车间、中控楼、原水厂综合 楼、地磅房、油库及厂方职工宿舍等。除了厂方临时宿舍是板房外，其他都是柱梁 结构空心砖墙的多层建筑。1.2 根据现场勘察及厂方提供的相关资料显示，信息点分布如下：表一：各管理间信息统计表管理间数据点语音点仪修车间 IDF1162162仪修车间 IDF28080机修车间13086污水厂综合楼2424物料仓库8888APMP#1 车间3030APMP#2 车间3232原水厂综合楼3030中控楼230230油库77地磅房1010合计823779总计1602除了网络系统和电话系统外，还有终端一般设于娱乐室、休息室及个别会议室的有 线电视系统、设于地磅房的称重子系统以及为了方便厂方人事管理，在某些特定建筑物 出入及通道设置的一卡通管理系统。2.本综合布线系统工程设计方案2.1 设计要点综合布线设计原则是向用户提供能支持语音和数据应用的传输通道，为满足广西金 桂浆纸厂现代化环境对通讯自动化(CA)、办公自动化(OA)等系统的信息传输的需求，在 布线方面要求贯彻以下原则：有用性、灵活性、模块化、经济性、可靠性、可扩展性、 先进性。该综合布线系统应用极富弹性的布线概念，采纳双绞线与光缆混合布线的方式， 构成一套使用灵活、扩充方便、管理简便、维护容易的高标准布线系统，在可以控制的 成本之下保持一定时期的先进性。2.2 系统设计该系统采纳存取协议简单、易于扩展、易于管理、易于排除故障的星形网络拓扑结 构，各节点均连接到一个中心设备上，由该中心设备节点传送数据包，因此实现模块化。 通过智能网管软件实现动态网络配置，监控网络运行，优化网络性能。在接入层交换机 与汇聚层交换机以及汇聚层交换机与核心层交换机之间实现千兆连接，计算机与接入层 交换机实现百兆连接。语音主干采纳 3 类大对数电缆，接电信外网，进入建筑物，经由 110 语音配线架至水平子系统节点。水平子系统采纳超五类（5eUTP）布线标准。该系统 中...
