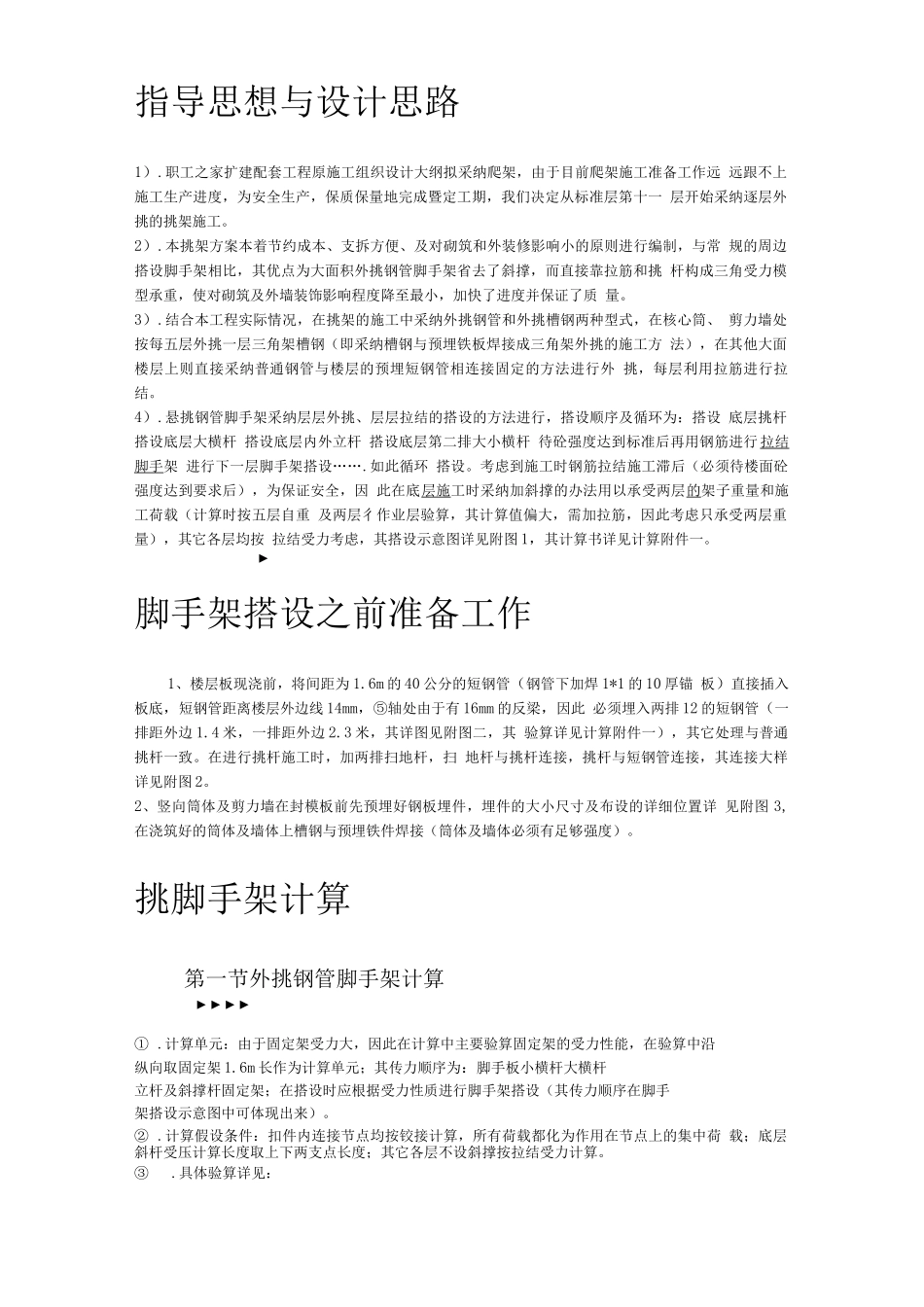

目录第一章指导思想与设计思路 2第二章脚手架搭设之前准备工作 2第三章挑脚手架计算 2第 1 节外挑钢管脚手架计算 2第 2 节 外挑槽钢脚手架计算 3第四章脚手架的安全搭设措施 3第五章脚手架的搭设 3第 1 节搭设方法和程序如下 3第 2 节搭设脚手架注意事项 4第六章脚手架的拆除 4第七章附件 5第 1 节外挑槽钢脚手架计算书 5第 2 节 外挑钢管脚手架计算书 8指导思想与设计思路1）.职工之家扩建配套工程原施工组织设计大纲拟采纳爬架，由于目前爬架施工准备工作远 远跟不上施工生产进度，为安全生产，保质保量地完成暨定工期，我们决定从标准层第十一 层开始采纳逐层外挑的挑架施工。2）.本挑架方案本着节约成本、支拆方便、及对砌筑和外装修影响小的原则进行编制，与常 规的周边搭设脚手架相比，其优点为大面积外挑钢管脚手架省去了斜撑，而直接靠拉筋和挑 杆构成三角受力模型承重，使对砌筑及外墙装饰影响程度降至最小，加快了进度并保证了质 量。3）.结合本工程实际情况，在挑架的施工中采纳外挑钢管和外挑槽钢两种型式，在核心筒、 剪力墙处按每五层外挑一层三角架槽钢（即采纳槽钢与预埋铁板焊接成三角架外挑的施工方 法），在其他大面楼层上则直接采纳普通钢管与楼层的预埋短钢管相连接固定的方法进行外 挑，每层利用拉筋进行拉结。4）.悬挑钢管脚手架采纳层层外挑、层层拉结的搭设的方法进行，搭设顺序及循环为：搭设 底层挑杆 搭设底层大横杆 搭设底层内外立杆 搭设底层第二排大小横杆 待砼强度达到标准后再用钢筋进行拉结脚手架 进行下一层脚手架搭设…….如此循环 搭设。考虑到施工时钢筋拉结施工滞后（必须待楼面砼强度达到要求后），为保证安全，因 此在底层施工时采纳加斜撑的办法用以承受两层的架子重量和施工荷载（计算时按五层自重 及两层彳作业层验算，其计算值偏大，需加拉筋，因此考虑只承受两层重量），其它各层均按 拉结受力考虑，其搭设示意图详见附图 1，其计算书详见计算附件一。►脚手架搭设之前准备工作1、楼层板现浇前，将间距为 1.6m 的 40 公分的短钢管（钢管下加焊 1*1 的 10 厚锚 板）直接插入板底，短钢管距离楼层外边线 14mm，⑤轴处由于有 16mm 的反梁，因此 必须埋入两排 12 的短钢管（一排距外边 1.4 米，一排距外边 2.3 米，其详图见附图二，其 验算详见计算附件一），其它处理与普通挑杆一致。在进行挑杆施工时，加两排扫地杆，扫 地杆与挑...
