柳林选煤厂临时用电施工组织设计

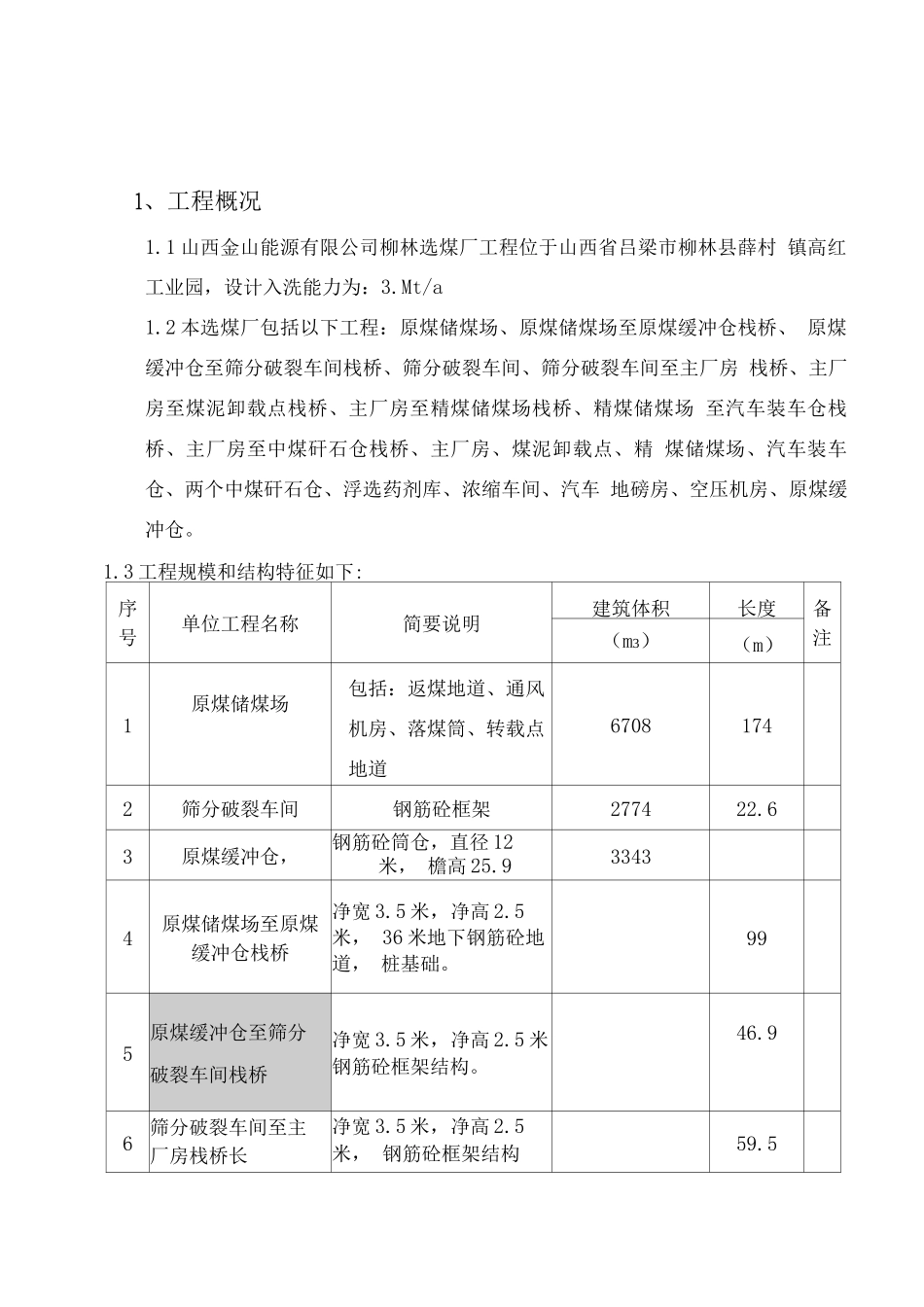

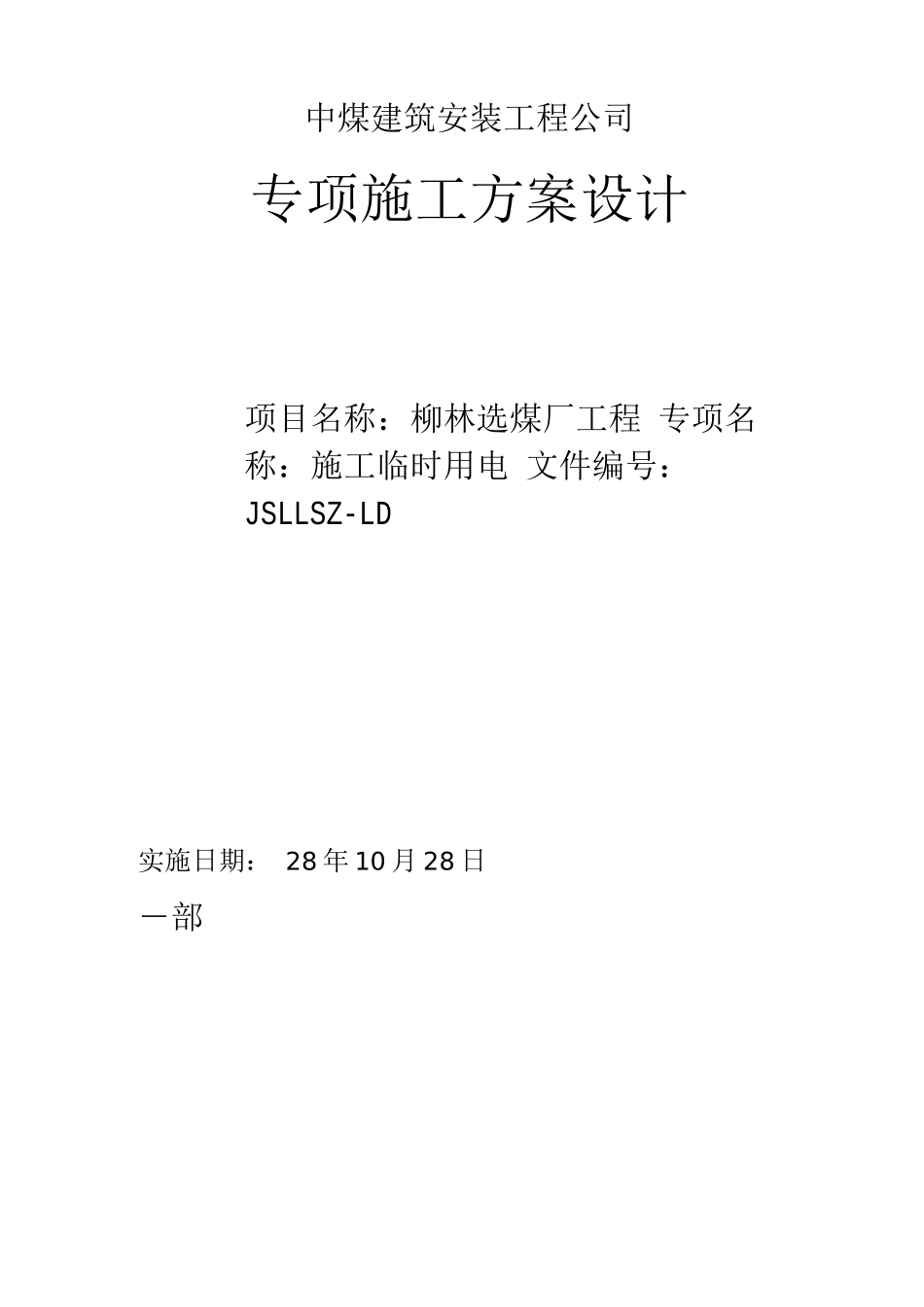

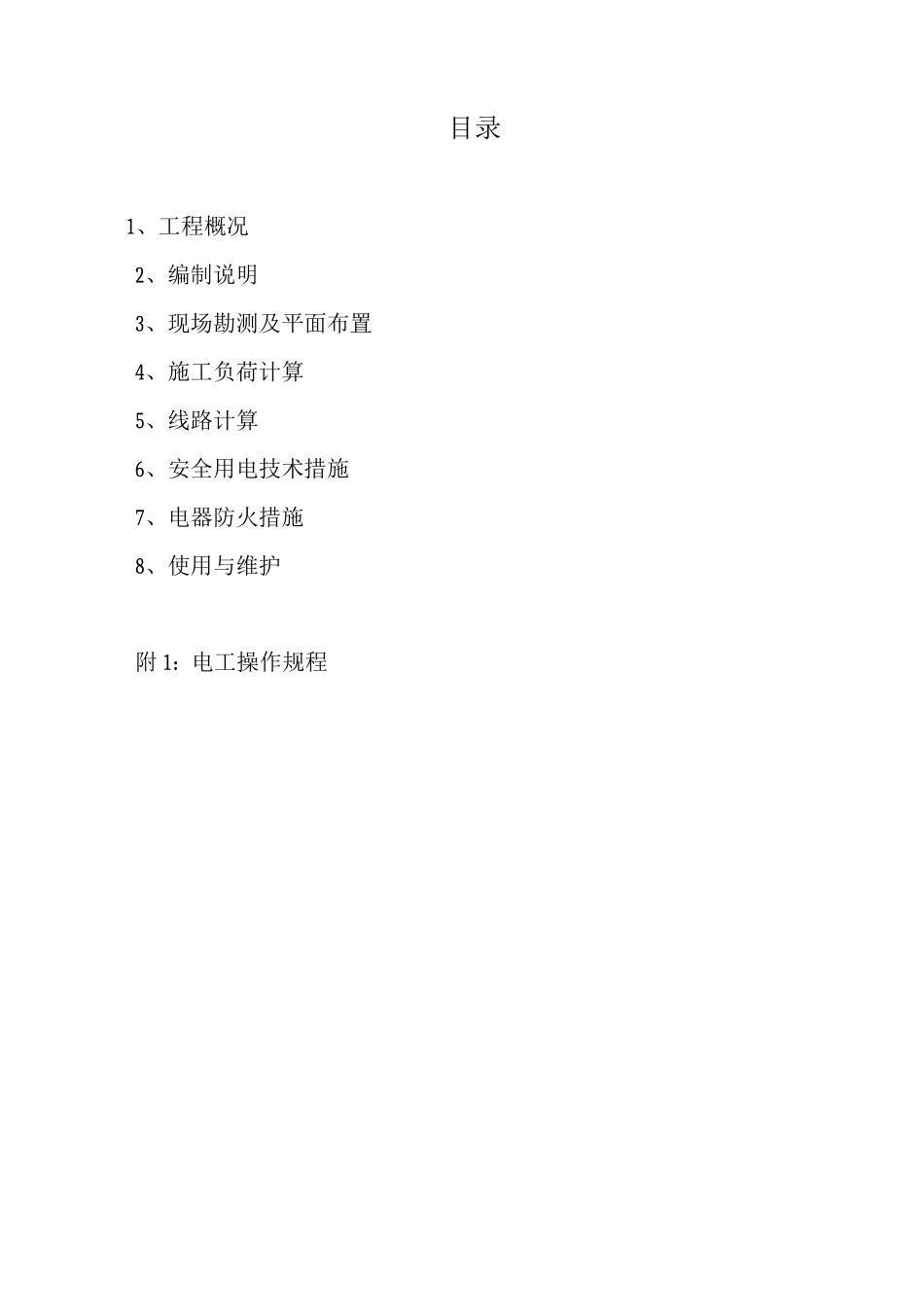

中煤建筑安装工程公司专项施工方案设计项目名称：柳林选煤厂工程 专项名称：施工临时用电 文件编号：JSLLSZ-LD实施日期： 28 年 10 月 28 日―部目录1、工程概况2、编制说明3、现场勘测及平面布置4、施工负荷计算5、线路计算6、安全用电技术措施7、电器防火措施8、使用与维护附 1：电工操作规程1、工程概况1.1 山西金山能源有限公司柳林选煤厂工程位于山西省吕梁市柳林县薛村 镇高红工业园，设计入洗能力为：3.Mt/a1.2 本选煤厂包括以下工程：原煤储煤场、原煤储煤场至原煤缓冲仓栈桥、 原煤缓冲仓至筛分破裂车间栈桥、筛分破裂车间、筛分破裂车间至主厂房 栈桥、主厂房至煤泥卸载点栈桥、主厂房至精煤储煤场栈桥、精煤储煤场 至汽车装车仓栈桥、主厂房至中煤矸石仓栈桥、主厂房、煤泥卸载点、精 煤储煤场、汽车装车仓、两个中煤矸石仓、浮选药剂库、浓缩车间、汽车 地磅房、空压机房、原煤缓冲仓。1.3 工程规模和结构特征如下:序单位工程名称简要说明建筑体积长度备号（m3）（m）注1原煤储煤场包括：返煤地道、通风 机房、落煤筒、转载点 地道67081742筛分破裂车间钢筋砼框架277422.63原煤缓冲仓，钢筋砼筒仓，直径 12米， 檐高 25.9米。33434原煤储煤场至原煤 缓冲仓栈桥净宽 3.5 米，净高 2.5米， 36 米地下钢筋砼地道， 桩基础。995原煤缓冲仓至筛分破裂车间栈桥净宽 3.5 米，净高 2.5 米 钢筋砼框架结构。46.96筛分破裂车间至主 厂房栈桥长净宽 3.5 米，净高 2.5米， 钢筋砼框架结构59.57主厂房至煤泥卸载 点栈桥净宽 3 米，净高 2.5 米， 钢筋砼框架结构59.58主厂房至精煤储煤 场栈桥净宽 3.5 米，净高 2.5 米 钢筋砼框架。1469精煤储煤场至汽车 装车仓栈桥宽 3.5 米，净高 2.5 米， 钢桁架。4710 主厂房至中煤矸石 仓栈桥净宽 5 米，净高 2.5 米， 钢筋砼框架。69.811主厂房轻钢门架7507712浓缩车间直径 35 米，由事故放水 池、入料缓冲池及澄清 水池和通廊组成。基础 为钢筋砼整板基础1623713中煤矸石仓两座，直径 10 米，檐高 25.3 米，钢筋混凝土筒 仓45602、编制说明2.1 适用范围2.1.1 本设计仅适用于柳林选煤厂工程施工现场临时用电的施工及管理。2.1 编制依据2.2. 施工现场临时用电安全技术法律规范 JGJ46-252.2.2 建筑工程施工现场供电用安全法律规范 GB50194-932.2.3 建筑施工安全检查标准 JGJ59-992.2.4 建筑电器设备手册2.2. 项目法施工...
