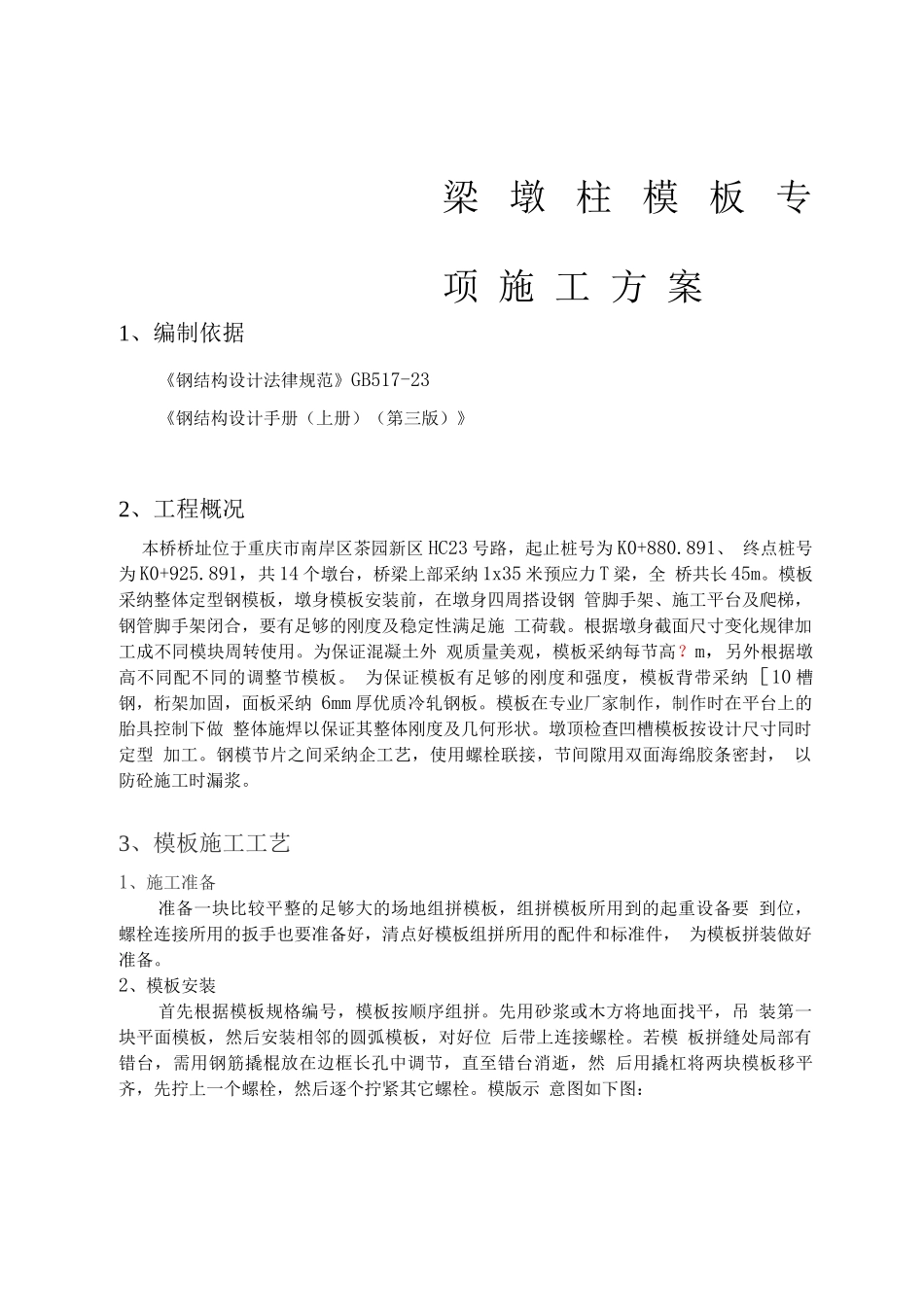

梁 墩 柱 模 板 专 项 施 工 方 案1、编制依据《钢结构设计法律规范》GB517-23《钢结构设计手册（上册）（第三版）》2、工程概况本桥桥址位于重庆市南岸区茶园新区 HC23 号路，起止桩号为 K0+880.891、 终点桩号为 K0+925.891，共 14 个墩台，桥梁上部采纳 1x35 米预应力 T 梁，全 桥共长 45m。模板采纳整体定型钢模板，墩身模板安装前，在墩身四周搭设钢 管脚手架、施工平台及爬梯，钢管脚手架闭合，要有足够的刚度及稳定性满足施 工荷载。根据墩身截面尺寸变化规律加工成不同模块周转使用。为保证混凝土外 观质量美观，模板采纳每节高？m，另外根据墩高不同配不同的调整节模板。 为保证模板有足够的刚度和强度，模板背带采纳［10 槽钢，桁架加固，面板采纳 6mm 厚优质冷轧钢板。模板在专业厂家制作，制作时在平台上的胎具控制下做 整体施焊以保证其整体刚度及几何形状。墩顶检查凹槽模板按设计尺寸同时定型 加工。钢模节片之间采纳企工艺，使用螺栓联接，节间隙用双面海绵胶条密封， 以防砼施工时漏浆。3、模板施工工艺1、施工准备准备一块比较平整的足够大的场地组拼模板，组拼模板所用到的起重设备要 到位，螺栓连接所用的扳手也要准备好，清点好模板组拼所用的配件和标准件， 为模板拼装做好准备。2、模板安装首先根据模板规格编号，模板按顺序组拼。先用砂浆或木方将地面找平，吊 装第一块平面模板，然后安装相邻的圆弧模板，对好位 后带上连接螺栓。若模 板拼缝处局部有错台，需用钢筋撬棍放在边框长孔中调节，直至错台消逝，然 后用撬杠将两块模板移平齐，先拧上一个螺栓，然后逐个拧紧其它螺栓。模版示 意图如下图：3、模板拆卸模板由上至下分片拆卸，吊装要小心不要将模板碰伤，刮破及斜拉导致模板 变形需修复的行为。拆除模板需分类码放整齐，堆放时各个模板应保持最大接触 面码放整齐平稳，最高可码放 5 层以防止模板变形。4、模板保养及维修模板面板正面必须除锈后刷好脱模剂。脱模后应将模板板灰渣清理洁净，涂 刷脱模剂后待用。在使用过程中及堆放时应避开碰撞，防止模板倾覆。模板使用 后检查有无过大变形及损坏，并及时维修。4.施工安全方案1、危险因素及其应对措施重大危险源的识别：桥梁高墩柱的施工因地形和地质、水文条件的复杂，有时候作业人员的素养 较低，因此属高风险和易发生安全事故的施工作业。从人、机、料、方法、环境 等因素综合分析，识别确认以下几个危险源：1....
