梁承重架施工方案

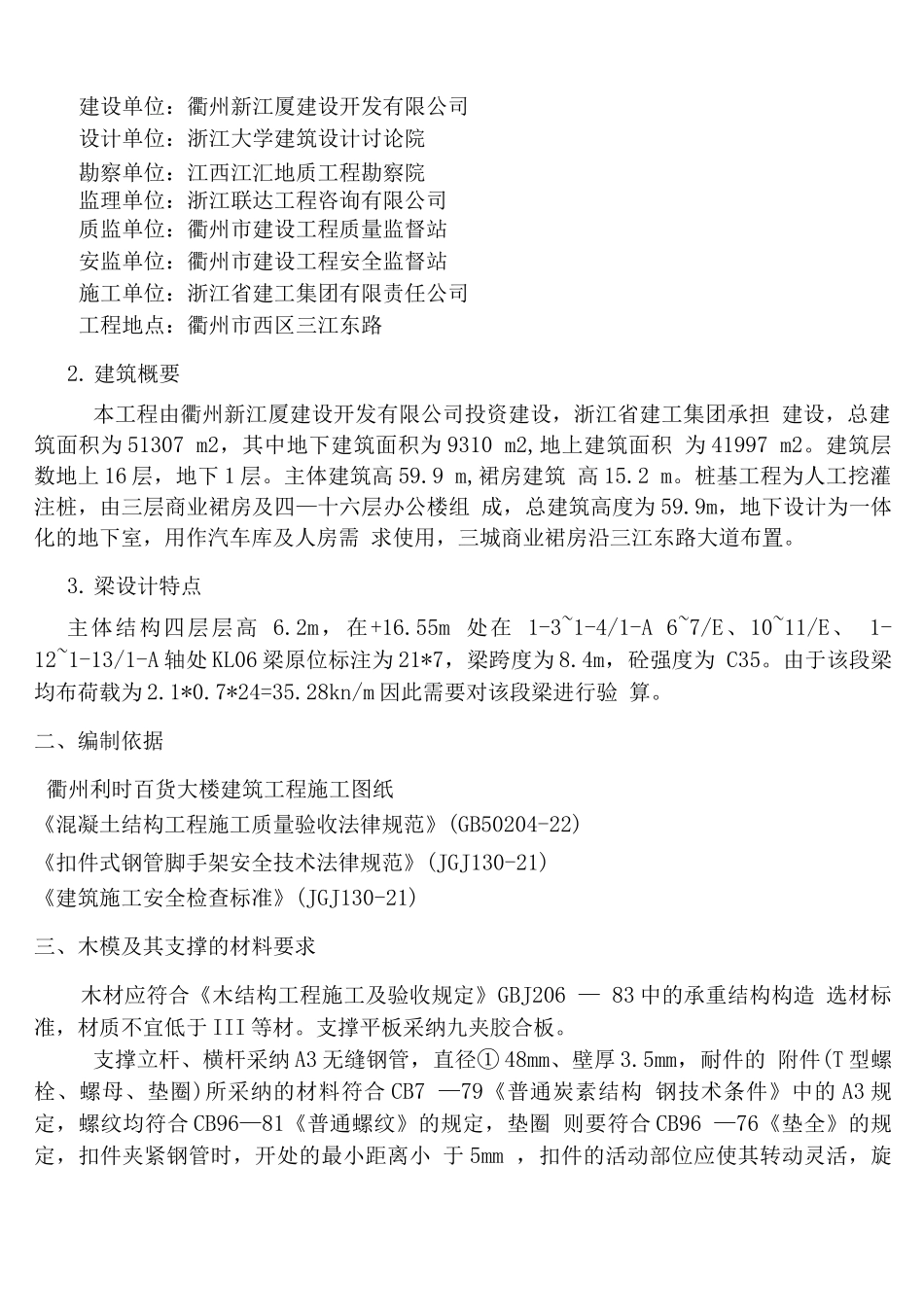

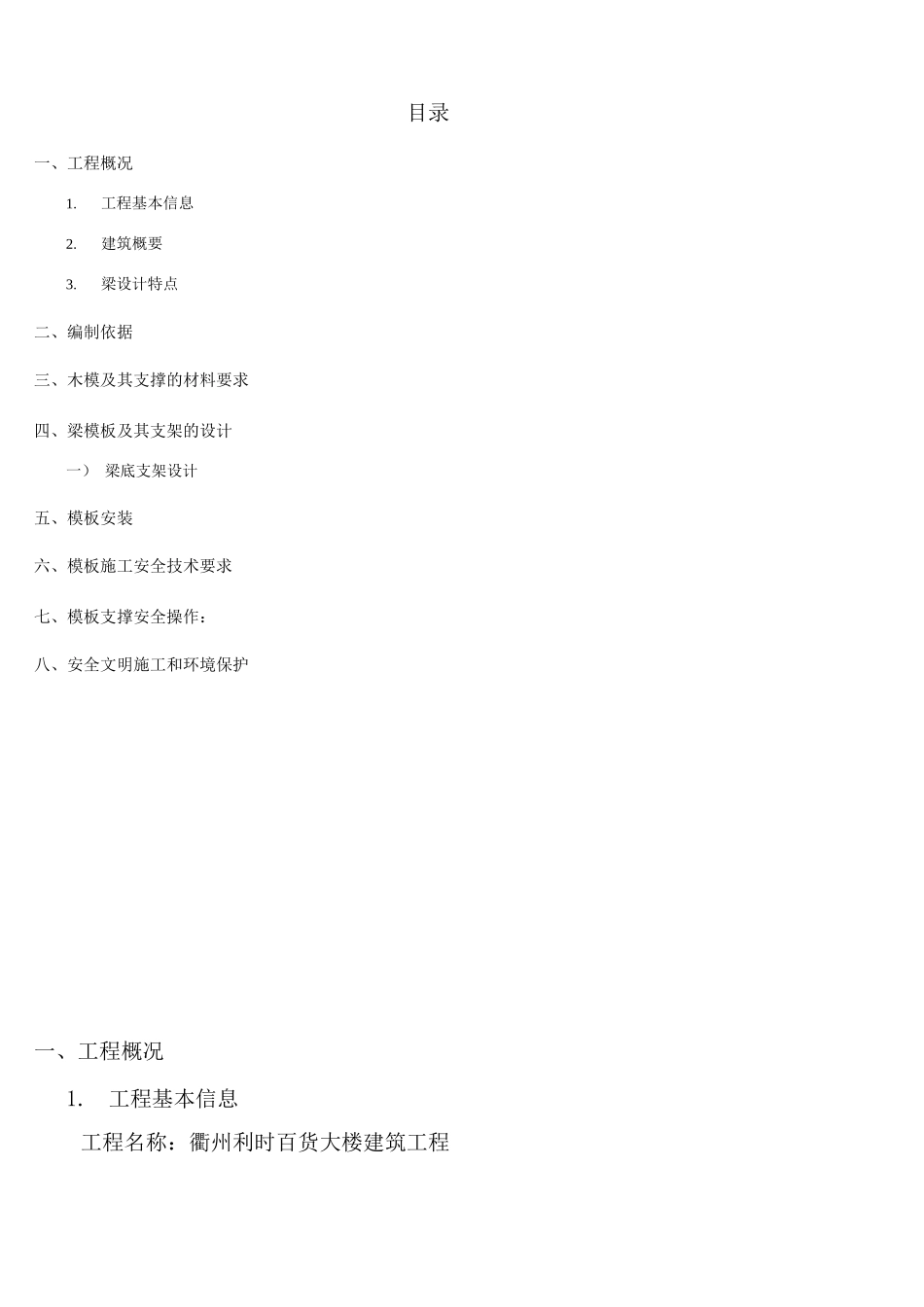

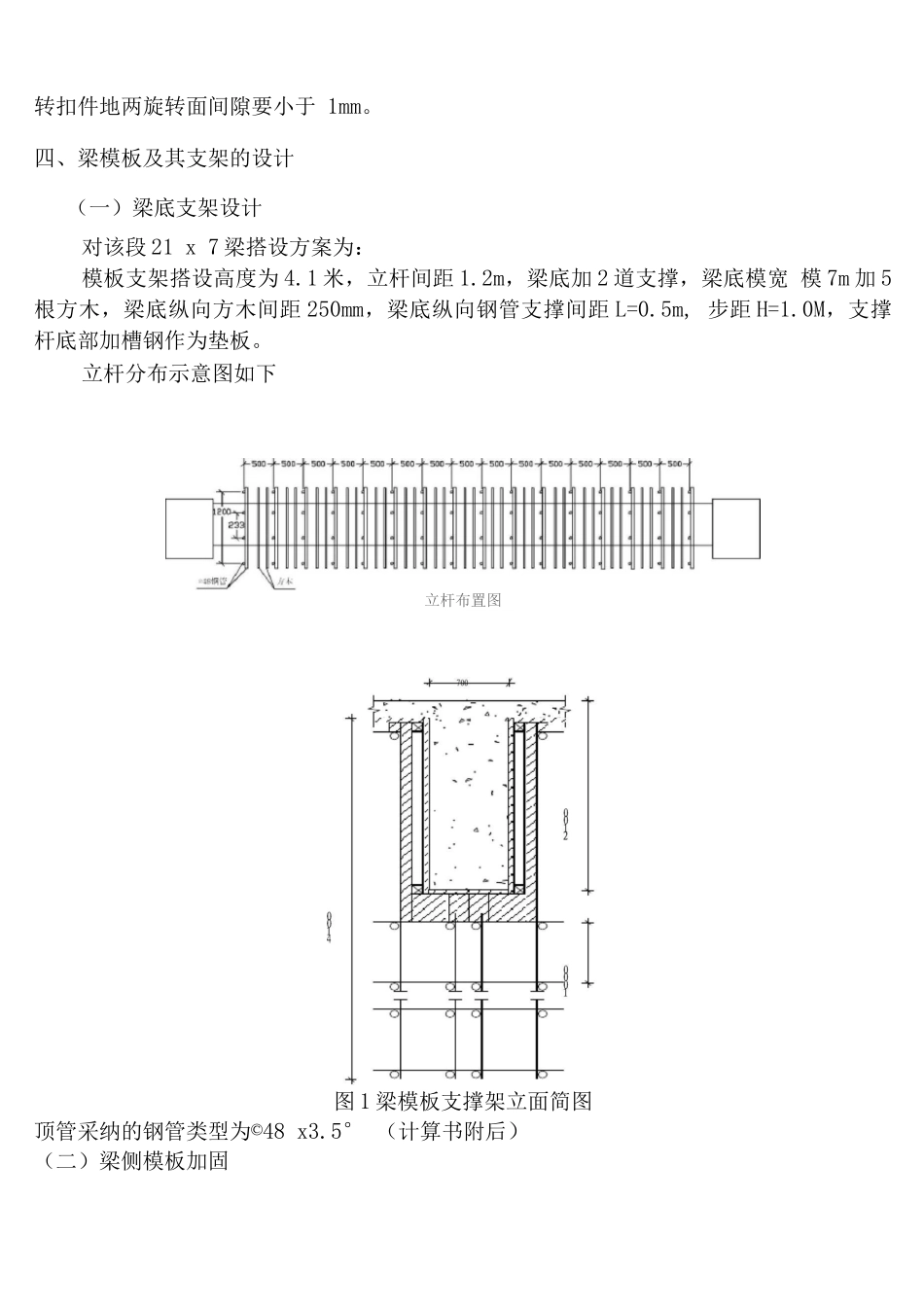

目录一、工程概况1.工程基本信息2.建筑概要3.梁设计特点二、编制依据三、木模及其支撑的材料要求四、梁模板及其支架的设计一） 梁底支架设计五、模板安装六、模板施工安全技术要求七、模板支撑安全操作：八、安全文明施工和环境保护一、工程概况1.工程基本信息工程名称：衢州利时百货大楼建筑工程建设单位：衢州新江厦建设开发有限公司设计单位：浙江大学建筑设计讨论院勘察单位：江西江汇地质工程勘察院监理单位：浙江联达工程咨询有限公司质监单位：衢州市建设工程质量监督站安监单位：衢州市建设工程安全监督站施工单位：浙江省建工集团有限责任公司工程地点：衢州市西区三江东路2. 建筑概要本工程由衢州新江厦建设开发有限公司投资建设，浙江省建工集团承担 建设，总建筑面积为 51307 m2，其中地下建筑面积为 9310 m2,地上建筑面积 为 41997 m2。建筑层数地上 16 层，地下 1 层。主体建筑高 59.9 m,裙房建筑 高 15.2 m。桩基工程为人工挖灌注桩，由三层商业裙房及四—十六层办公楼组 成，总建筑高度为 59.9m，地下设计为一体化的地下室，用作汽车库及人房需 求使用，三城商业裙房沿三江东路大道布置。3. 梁设计特点主体结构四层层高 6.2m，在+16.55m 处在 1-3~1-4/1-A 6~7/E、10~11/E、 1-12~1-13/1-A 轴处 KL06 梁原位标注为 21*7，梁跨度为 8.4m，砼强度为 C35。由于该段梁均布荷载为 2.1*0.7*24=35.28kn/m 因此需要对该段梁进行验 算。二、编制依据衢州利时百货大楼建筑工程施工图纸《混凝土结构工程施工质量验收法律规范》(GB50204-22)《扣件式钢管脚手架安全技术法律规范》(JGJ130-21)《建筑施工安全检查标准》(JGJ130-21)三、木模及其支撑的材料要求木材应符合《木结构工程施工及验收规定》GBJ206 — 83 中的承重结构构造 选材标准，材质不宜低于 III 等材。支撑平板采纳九夹胶合板。支撑立杆、横杆采纳 A3 无缝钢管，直径① 48mm、壁厚 3.5mm，耐件的 附件(T 型螺栓、螺母、垫圈)所采纳的材料符合 CB7 —79《普通炭素结构 钢技术条件》中的 A3 规定，螺纹均符合 CB96—81《普通螺纹》的规定，垫圈 则要符合 CB96 —76《垫全》的规定，扣件夹紧钢管时，开处的最小距离小 于 5mm ，扣件的活动部位应使其转动灵活，旋转扣件地两旋转面间隙要小于 1mm。四、梁模板及其支架的设计（一）梁底支架设计对该段 21 x 7 梁搭设方案为：模板支架搭设高度为 4.1 米，立杆间距 ...
