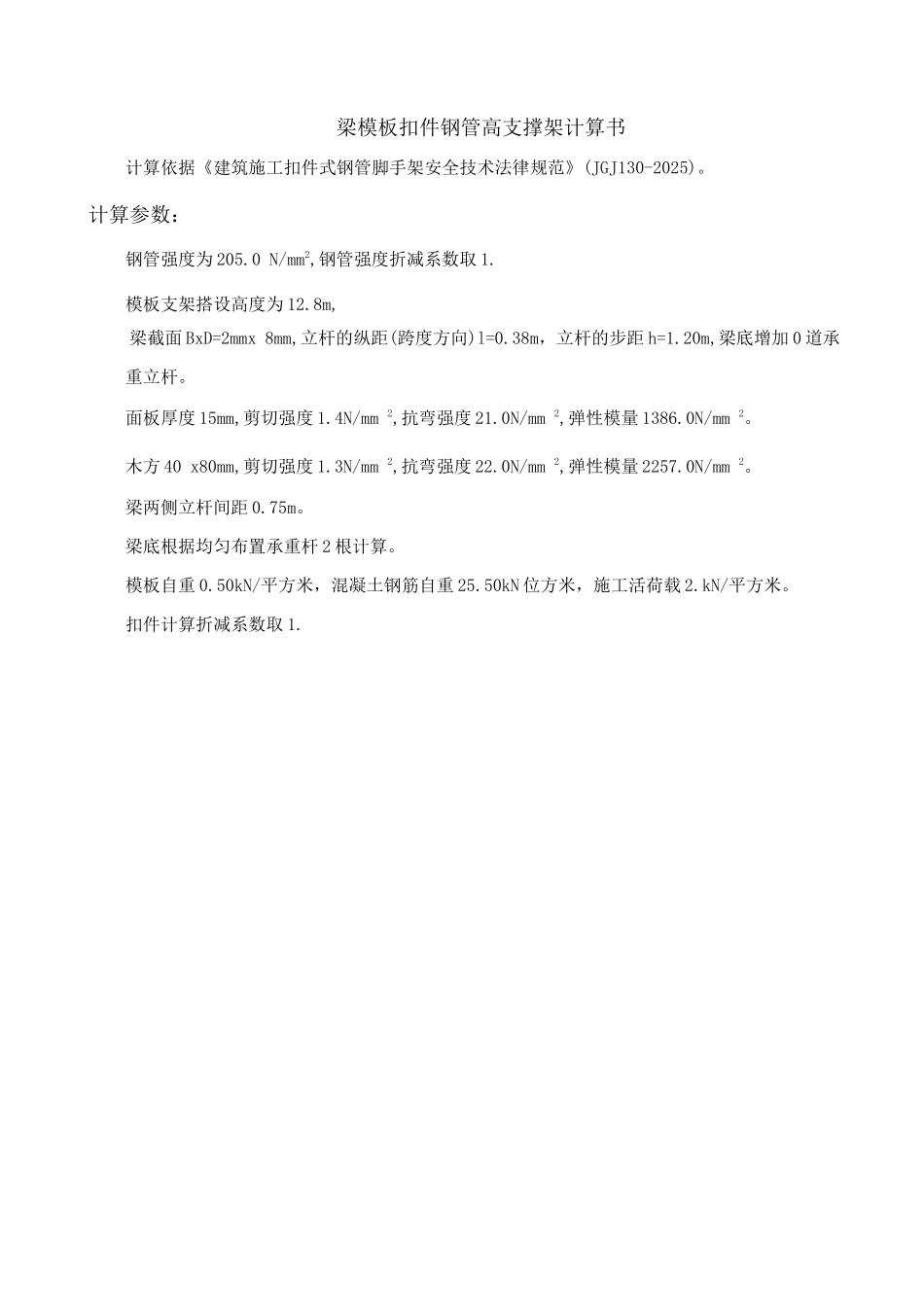

梁模板扣件钢管高支撑架计算书

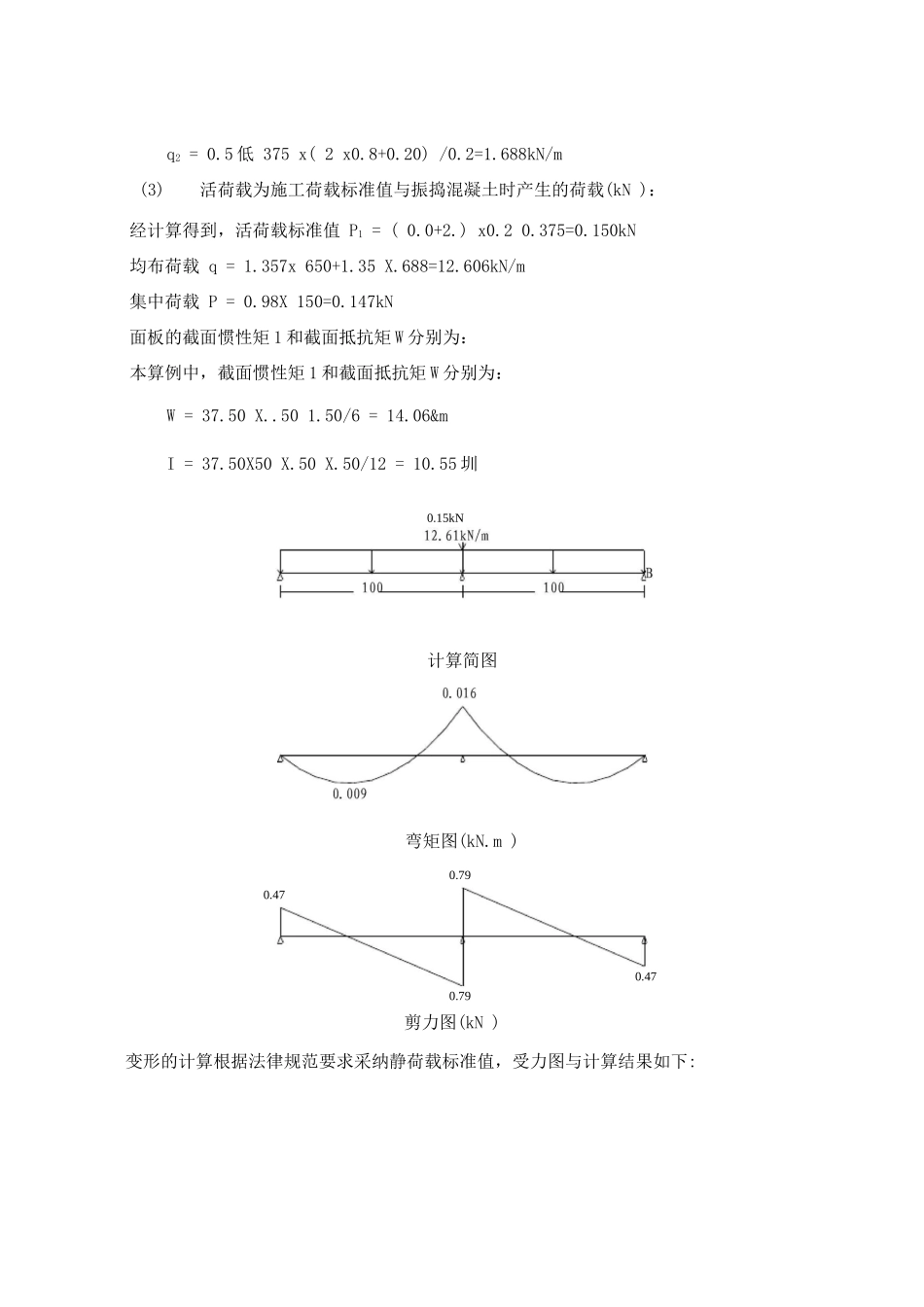

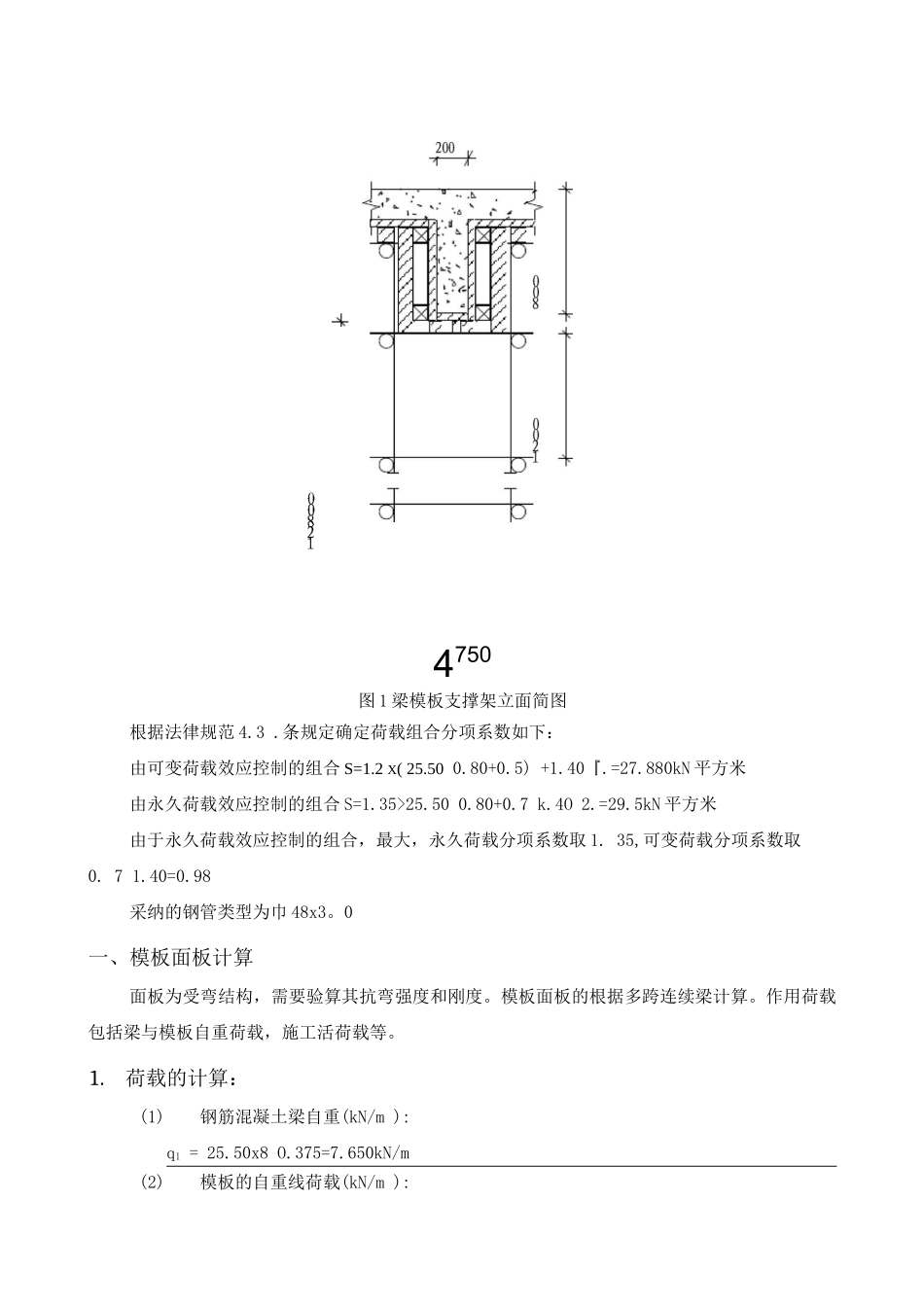

梁模板扣件钢管高支撑架计算书计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2025)。计算参数：钢管强度为 205.0 N/mm2,钢管强度折减系数取 1.模板支架搭设高度为 12.8m,梁截面 BxD=2mmx 8mm,立杆的纵距(跨度方向)l=0.38m，立杆的步距 h=1.20m,梁底增加 0 道承重立杆。面板厚度 15mm,剪切强度 1.4N/mm 2,抗弯强度 21.0N/mm 2,弹性模量 1386.0N/mm 2。木方 40 x80mm,剪切强度 1.3N/mm 2,抗弯强度 22.0N/mm 2,弹性模量 2257.0N/mm 2。梁两侧立杆间距 0.75m。梁底根据均匀布置承重杆 2 根计算。模板自重 0.50kN/平方米，混凝土钢筋自重 25.50kN 位方米，施工活荷载 2.kN/平方米。扣件计算折减系数取 1.4750图 1 梁模板支撑架立面简图根据法律规范 4.3 .条规定确定荷载组合分项系数如下：由可变荷载效应控制的组合 S=1.2 X( 25.50 0.80+0.5) +1.40『.=27.880kN 平方米由永久荷载效应控制的组合 S=1.35>25.50 0.80+0.7 k.4O 2.=29.5kN 平方米由于永久荷载效应控制的组合，最大，永久荷载分项系数取 1. 35,可变荷载分项系数取0. 7 1.40=0.98采纳的钢管类型为巾 48x3。0一、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的根据多跨连续梁计算。作用荷载包括梁与模板自重荷载，施工活荷载等。1.荷载的计算：(1)钢筋混凝土梁自重(kN/m ):q1 = 25.50x8 O.375=7.650kN/m(2)模板的自重线荷载(kN/m ):q2 = 0.5 低 375 x( 2 x0.8+0.20) /0.2=1.688kN/m(3)活荷载为施工荷载标准值与振捣混凝土时产生的荷载(kN )：经计算得到，活荷载标准值 P1 = ( 0.0+2.) x0.2 0.375=0.150kN均布荷载 q = 1.357x 650+1.35 X.688=12.606kN/m集中荷载 P = 0.98X 150=0.147kN面板的截面惯性矩 1 和截面抵抗矩 W 分别为：本算例中，截面惯性矩 1 和截面抵抗矩 W 分别为：W = 37.50 X..50 1.50/6 = 14.06&mI = 37.50X50 X.50 X.50/12 = 10.55 圳0.47变形的计算根据法律规范要求采纳静荷载标准值，受力图与计算结果如下:0.15kN计算简图弯矩图(kN.m )0.470.79剪力图(kN )0.799.34kN/ml 3 5 , ",A1 1J 1—变形计算受力图变形图(mm )经过计算得到从左到右各支座力分别为N1=0.473kNN2=L 723kNN 3=0.473kN最大弯矩最大变形 V = 0.034mm(1) 抗弯强度计算经计算得到面板抗弯强度计算值 f = 0.015L8 x10/14063=1.067N/mm2面板的...
